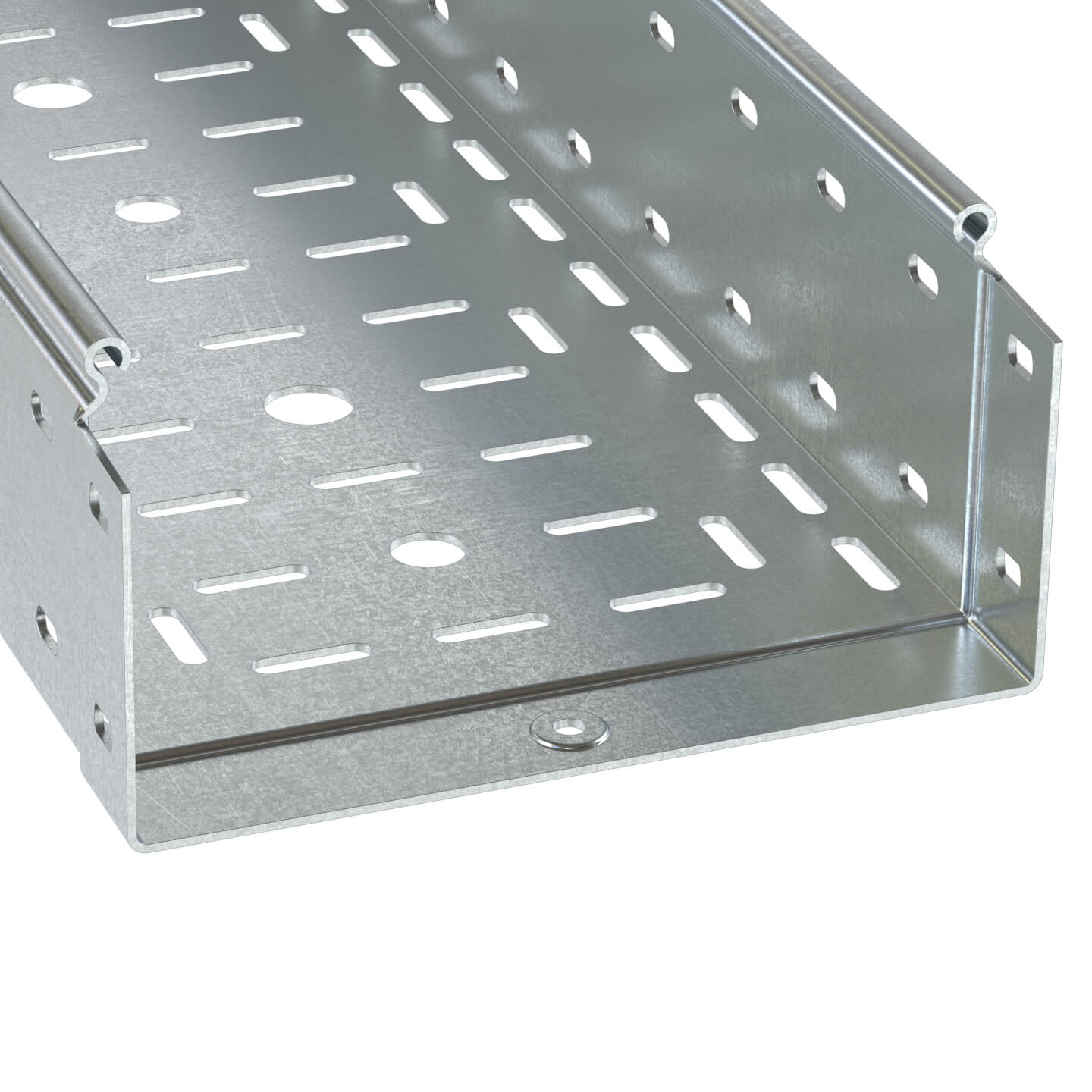

Лоток перфорированный 300х100 L 3000 толщ. 1,2 мм, горячеоцинкованный

Код: 3534412HDZ
Перфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. Перфорация сокращает вес конструкции. В лотках имеются отверстия для отвода кабеля. Степень пыле- и влагозащиты перфорированных лотков – IP 10 при использовании крышек, входящих в состав системы. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.
Высота лотка – 100 мм, ширина – 300 мм, длина – 3000 мм, толщина - 1,2 мм. Лотки в специальном исполнении "Горячий цинк" отличаются повышенной стойкостью к коррозии и воздействию агрессивных сред.
Подробнее
Цвет Светло-серый
Ширина, мм 300
Модель/исполнение Без разъема/соединителя
Высота, мм 100
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 1.2
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Длина, мм 3000
Материал Сталь
Перфорация в основании для монтажа Да
Полезное сечение, мм² 29600
Материал Cталь горячеоцинкованная погружением
Перфорация Есть
Высота, мм 100
Длина, мм 3000
Т.И.З., мм2 29600
Толщина листовой стали, мм 1.2
Аксессуары
Таблица подбора
Длина L, мм Ширина B, мм Код, исп. 1 Код, исп. 2 Код, исп. 3 Код, исп. 4
3000
100
3000
150
3000
200
3000
300
3000
400
3000
500
3000
600

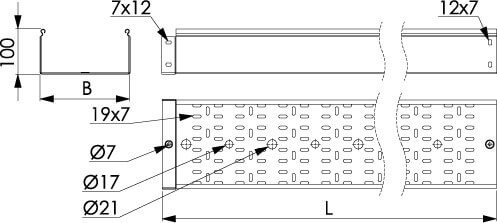

Чертежи
Серия Название Autodesk Revit Eplan FieldSys SAT STEP AVEVA DWG (динамические блоки) Intergraph
"S5 Combitech" - листовые лотки
"S5 Combitech" - листовые лотки
