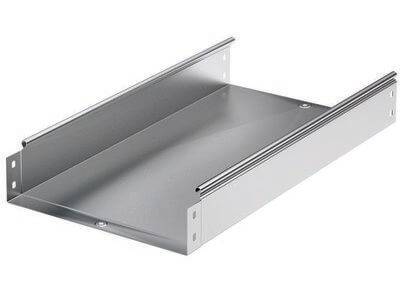

Лоток 300х100 L 2000, горячеоцинкованный
Код:
35114HDZ
Лоток 300х100 L 2000, горячеоцинкованный
Код:
35114HDZ
Вес, кг: | 3,760 |
Объем, м3: |
0,01500
?
|
Тип упаковки:
Кол-во в упаковке: 8
Ед. изм: м
Неперфорированные листовые лотки ДКС применяются для прокладки кабеля как в помещении, так и на открытом воздухе. Лотки отличаются высокой несущей способностью – подформовка, производимая при производстве этой продукции, создает дополнительное ребро жесткости, что увеличивает несущую способность системы до 54%. При применении крышки и уплотнителей может достигаться степень пыле- и влагозащиты до IP 44. Метод соединения "мама-папа" применяемый для системы, существенно сокращает время монтажа и создает непрерывный контур заземления. Конструктив листовых лотков ДКС предупреждает повреждение кабеля при прокладке.

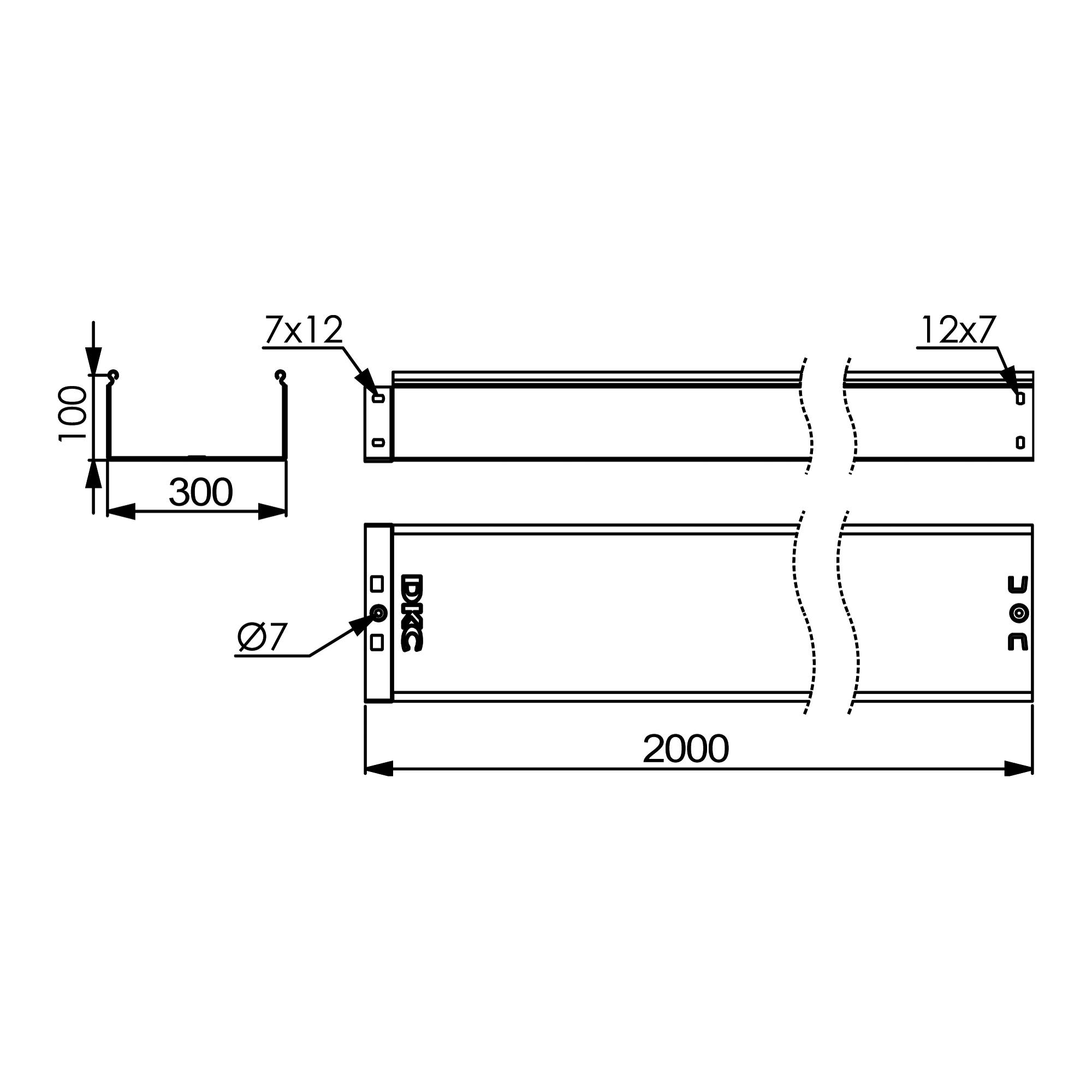

Толщина стали – 0,8 мм, высота лотка – 100 мм, ширина – 300 мм, длина – 2000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Подробнее
Толщина стали – 0,8 мм, высота лотка – 100 мм, ширина – 300 мм, длина – 2000 мм. Лотки в специальном представлении "Горячий цинк" имеют повышенную устойчивость к коррозии – они защищены от появления ржавчины на 30-50 лет (в зависимости от того, в каких условиях эксплуатируется кабельная трасса).
Цвет | Светло-серый |
Ширина, мм | 300 |
Модель/исполнение | С интегрированным соединит. разъемом |
Высота, мм | 100 |
Защитное покрытие поверхности | Горячее цинкование |
Толщина материала, мм | 0.8 |
Перфорированная боковая стенка | Нет |
Вид/ марка материала | Сталь |
Длина, мм | 2000 |
Материал | Сталь |
Перфорация в основании для монтажа | Нет |
Полезное сечение, мм² | 29600 |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Тип продукции | Неперфорированные лотки |
Тип лотка | Листовые лотки - "S5 Combitech" |
Высота | 100 мм |
Длина | 2000 мм |
Толщина | 0.8 мм |
Материал | Сталь горячеоцинкованная погружением |
Ширина | 300 мм |
Аксессуары
Аналоги
Состав системы
Листовые лотки "S5"
3
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36026K
Посмотреть
4
Крышка на угол CPO 90 горизонтальный 90° осн.400
Крышка на угол CPO 90 горизонтальный 90° осн.400
Код: 38006
5
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36684K
Посмотреть
7
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36161K
Посмотреть
8
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код: 37633K
Посмотреть
9
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами
Код: 37066K
Посмотреть
10
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код: 37012K
Посмотреть
11
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Посмотреть
12
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа
Код: 37382K
Посмотреть
Таблица подбора
Высота H, мм | Длина L, мм | Ширина B, мм | Толщина (исп. 1), мм | Вес (исп. 1.), кг/м | Т.И.З. мм 2 | Код, исп. 1 | Код, исп. 2 | Код, исп. 3 | Код, исп. 4 |
---|---|---|---|---|---|---|---|---|---|
100
|
3000
|
100
|
0,7
|
1,75
|
9800
|
–
|
|||
100
|
3000
|
150
|
0,7
|
2,1
|
14800
|
–
|
|||
100
|
3000
|
200
|
0,8
|
2,71
|
19700
|
–
|
|||
100
|
3000
|
300
|
0,8
|
3,36
|
29600
|
–
|
|||
100
|
3000
|
400
|
1,0
|
4,96
|
39500
|
–
|
|||
100
|
3000
|
500
|
1,0
|
5,76
|
49500
|
–
|
|||
100
|
3000
|
600
|
1,0
|
6,72
|
60000
|
–
|
|||
100
|
2000
|
100
|
0,7
|
1,75
|
9800
|
–
|
|||
100
|
2000
|
150
|
0,7
|
2,1
|
14800
|
–
|
|||
100
|
2000
|
200
|
0,8
|
2,71
|
19700
|
–
|
|||
100
|
2000
|
300
|
0,8
|
3,36
|
29600
|
–
|
|||
100
|
2000
|
400
|
1,0
|
4,96
|
39500
|
–
|
|||
100
|
2000
|
500
|
1,0
|
5,76
|
49500
|
–
|
|||
100
|
2000
|
600
|
1,0
|
6,72
|
60000
|
35117
|
–
|
35117ZL
|
