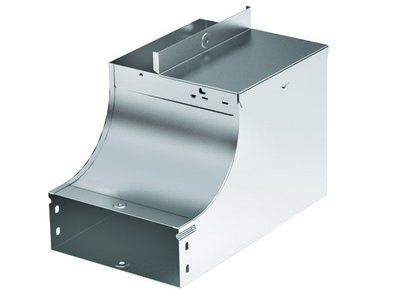

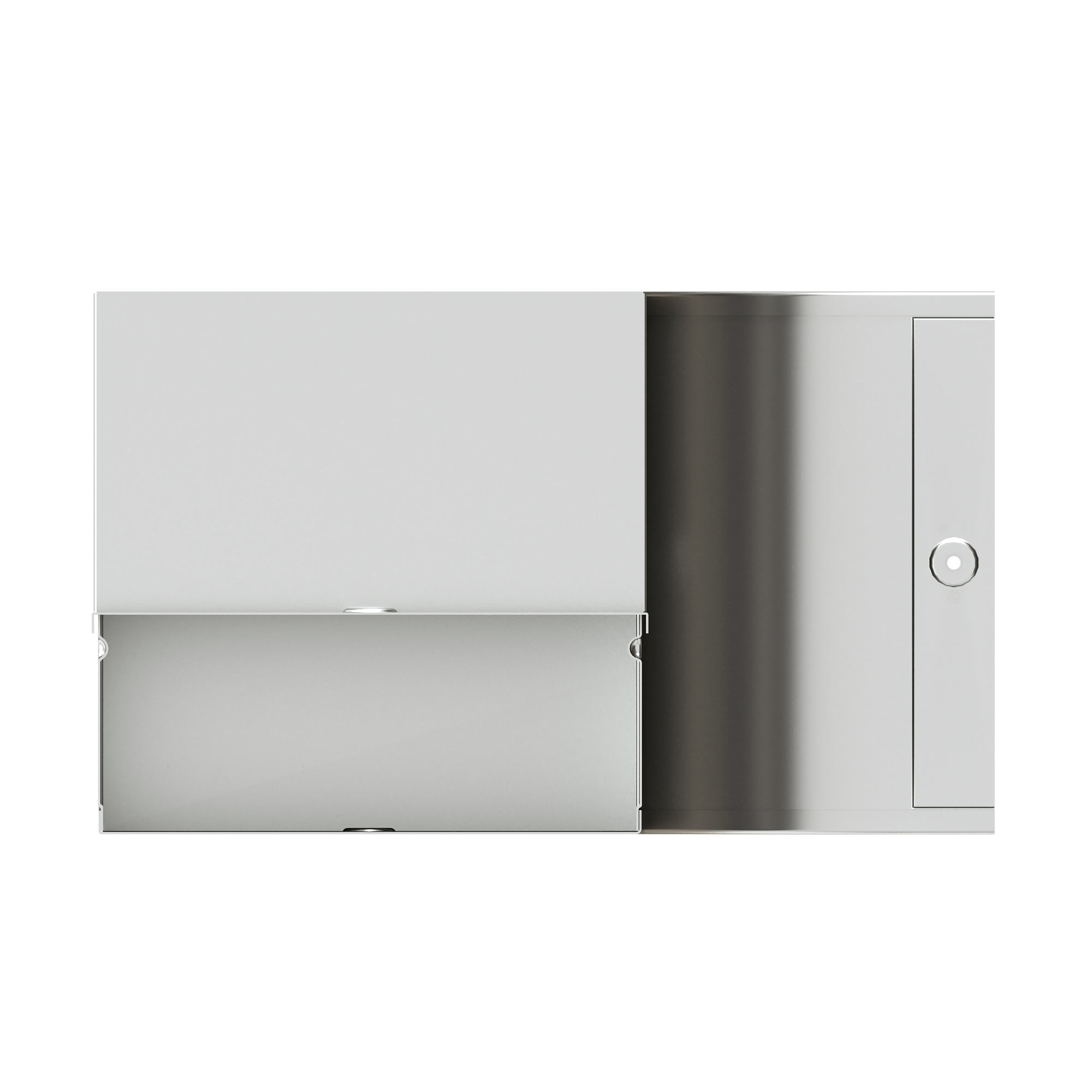

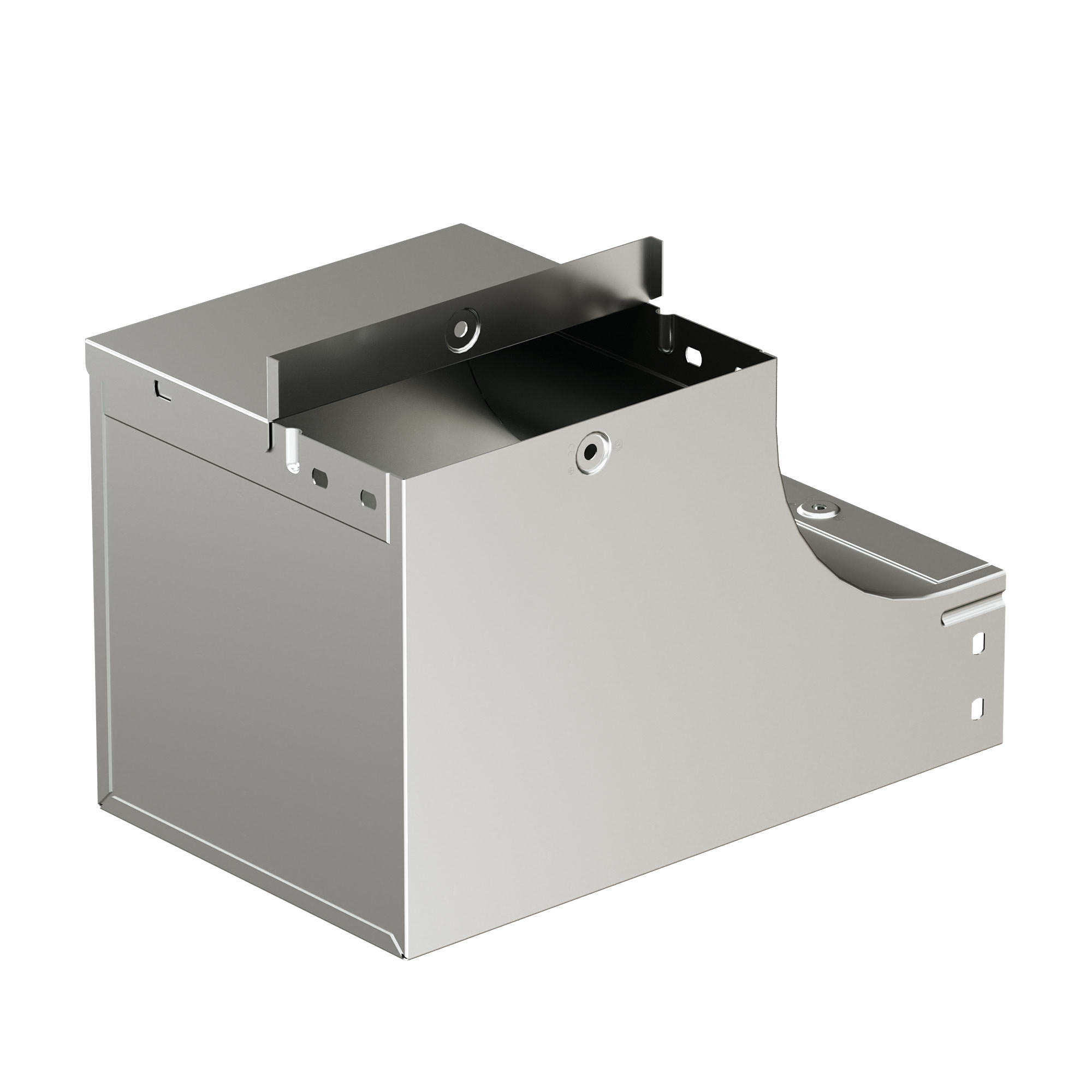

Угол вертикальный внутренний, переходник CSSS 90 осн. 500 H50 в комплекте с крепежными элементами и соединительными пластинами, HDZ

Код: 37597KHDZ
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.
Угол применяется с лотками шириной 500 мм и высотой 50 мм. В комплект уже включены соединительные пластины и необходимые для монтажа крепежные элементы. Он выполнен в специальном исполнении "Горячий цинк", которое отличает повышенная устойчивость к коррозии. Горячеоцинкованное изделие защищено от образования ржавчины на срок 30-50 лет (в зависимости от условий, в которых эксплуатируется изделие).
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Горячее цинкование
Толщина материала, мм 0.8
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Да
Внутр. радиус, мм 130
Ширина кабельного лотка , мм 500
Высота кабельного лотка , мм 50
Изменение направления Вертикально восходящий (внутренний)
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

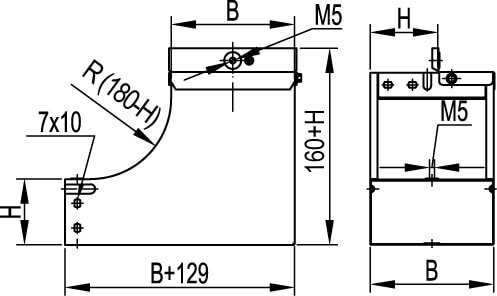

Чертежи
