Горизонтальный Изменяемый угол СРО 0-45град. 500х100
Код: 360510
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 1,440 |
| Объем, м3: |
0,00252
?
|
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
Горизонтальный изменяемый угол – это элемент, применение которого позволяет создавать плавные повороты трассы под углом 0-45o в горизонтальной плоскости. Конструктив аксессуара предотвращает повреждение кабеля при прокладке.
Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 500 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
Подробнее
Изменяемый угол доставляется в разобранном виде. Толщина стали – 0,8 мм. Высота - 100 мм, ширина - 500 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира".
| Цвет | Светло-серый |
| Модель/исполнение | Без разъема/соединителя |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Толщина материала, мм | 0.8 |
| Отклонение (угол) | Регулируемый |
| Перфорированная боковая стенка | Нет |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Перфорация в основании для монтажа | Да |
| Ширина кабельного лотка, мм | 500 |
| Высота кабельного лотка, мм | 100 |
| Изменение направления | Горизонтальн. |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Горизонтальный изменяемый угол CPO 0-45 градусов |
| Ширина | 500 мм |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |

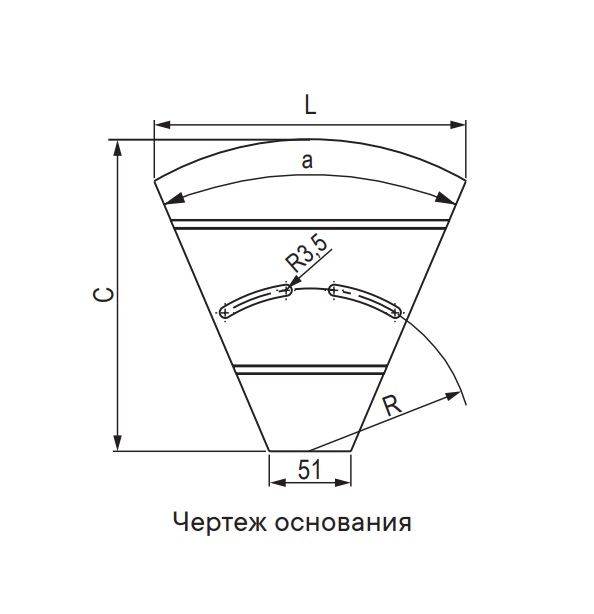

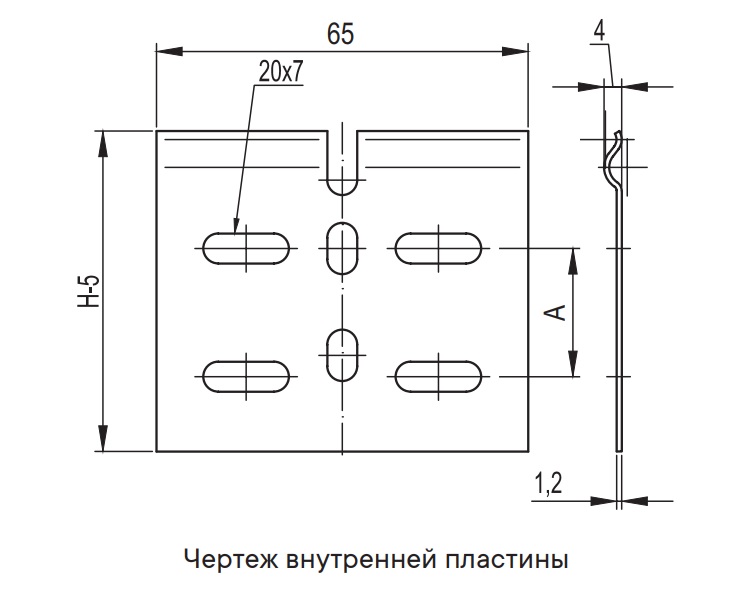

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
Сертификаты
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
