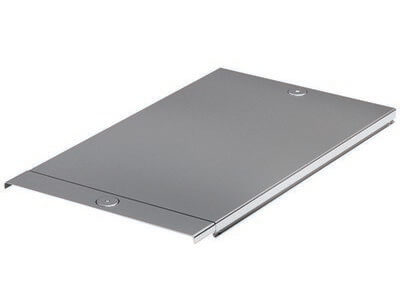

Крышка с заземлением на лоток осн.400 L3000
Код:
35526
Крышка с заземлением на лоток осн.400 L3000
Код:
35526
Вес, кг: | 2,050 |
Объем, м3: |
0,00410
?
|
Тип упаковки:
Кол-во в упаковке: 12
Ед. изм: м
Система листовых лотков "S5 Combitech" создана для построения надежных кабельных трасс, в которых кабель будет максимально защищен от повреждений. Чтобы повысить уровень защиты, рекомендуется применять листовые лотки вместе с крышками. Крышки прочно фиксируются защелкиванием, а при необходимости их можно снять, чтобы получить доступ к кабелю. Друг с другом аксессуары соединяются методом «папа-мама», соединение можно при необходимости зафиксировать болтами.
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 400 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".
Подробнее
Крышки изготавливаются из листовой стали, покрытой перед формовкой защитным слоем цинка для предотвращения коррозии. Для обеспечения максимальной степени пыле- и влагозащиты IP 44 применяйте также уплотнители, входящие в состав системы. Крышка с заземлением предназначена для перфорированных и неперфорированных листовых лотков шириной 400 мм и длиной 3000 мм. Исполнение: "сталь, оцинкованная по методу Сендзимира".
Цвет | Светло-серый |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 0.6 |
Длина, мм | 3000 |
Материал | Сталь |
Тип крепления | Защелкивание |
Ширина крышки, мм | 400 |
Подходит для проволочного лотка | Да |
Подходит для лестничного лотка | Да |
Подходит для (листового) кабельного лотка | Да |
Нержавеющая сталь травлёная | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Вид/ марка материала | Сталь |
Тип продукции | Крышки для прямых секций |
Длина | 3000 мм |
Толщина | 0.6 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 400 мм |
