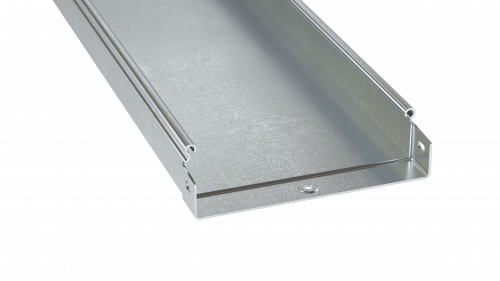

Лоток 50x100х6000, 1,0 мм, цинк-ламельный

Код: SNV60510ZL

Ширина:

Толщина:

Материал: ?

Вес, кг:	1,705
Объем, м³:	0,00303 ?

Тип упаковки:

Кол-во в упаковке: 12

Ед. изм: м

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

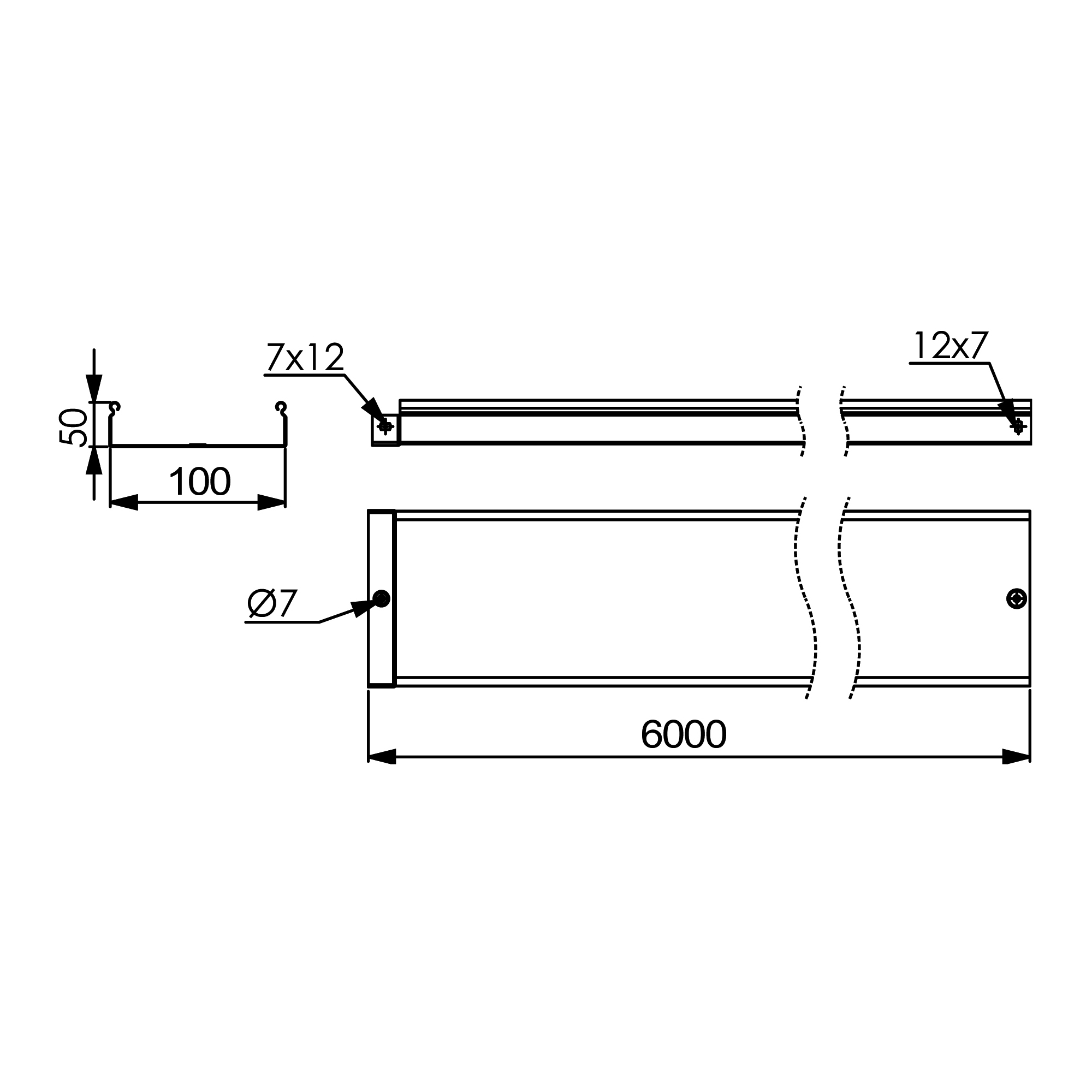

Листовой неперфорированный лоток применяется для прокладки кабеля как в помещении, так и на открытом воздухе. Специсполнение по толщине металла лотка отличается повышенной несущей способностью и жесткостью. Высота борта лотка - 50 мм, ширина основания - 100 мм, длина - 6 м. Толщина металла - 1,0 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".

Подробнее

Ширина, мм	100
Высота, мм	50
Защитное покрытие поверхности	Цинк-ламельное покрытие
Толщина материала, мм	1
Вид/ марка материала	Сталь
Длина, мм	6000
Материал	Сталь

Исполнение для больших расстояний (усиленный)	Да
Цвет	Светло-серый
Модель/исполнение	С интегрированным соединит. разъемом
Перфорированная боковая стенка	Нет
Перфорация в основании для монтажа	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Тип продукции	Неперфорированные лотки
Тип лотка	Листовые лотки - "S5 Combitech"
Высота	50 мм
Длина	6000 мм

Толщина	1.0 мм
Материал	Сталь с цинк-ламельным покрытием
Ширина	100 мм
