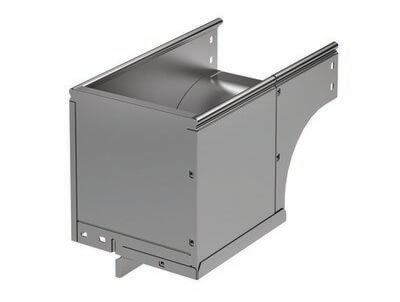

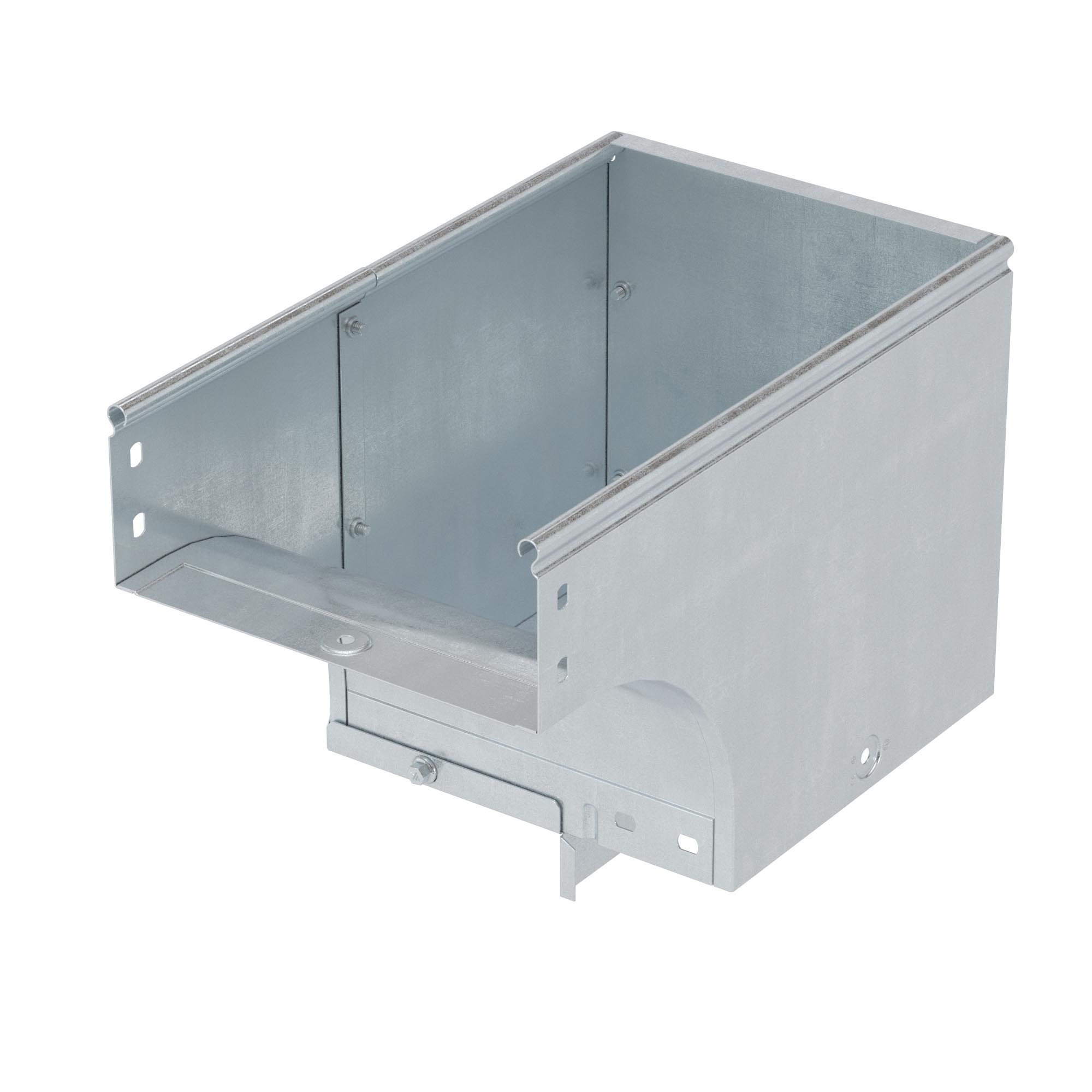

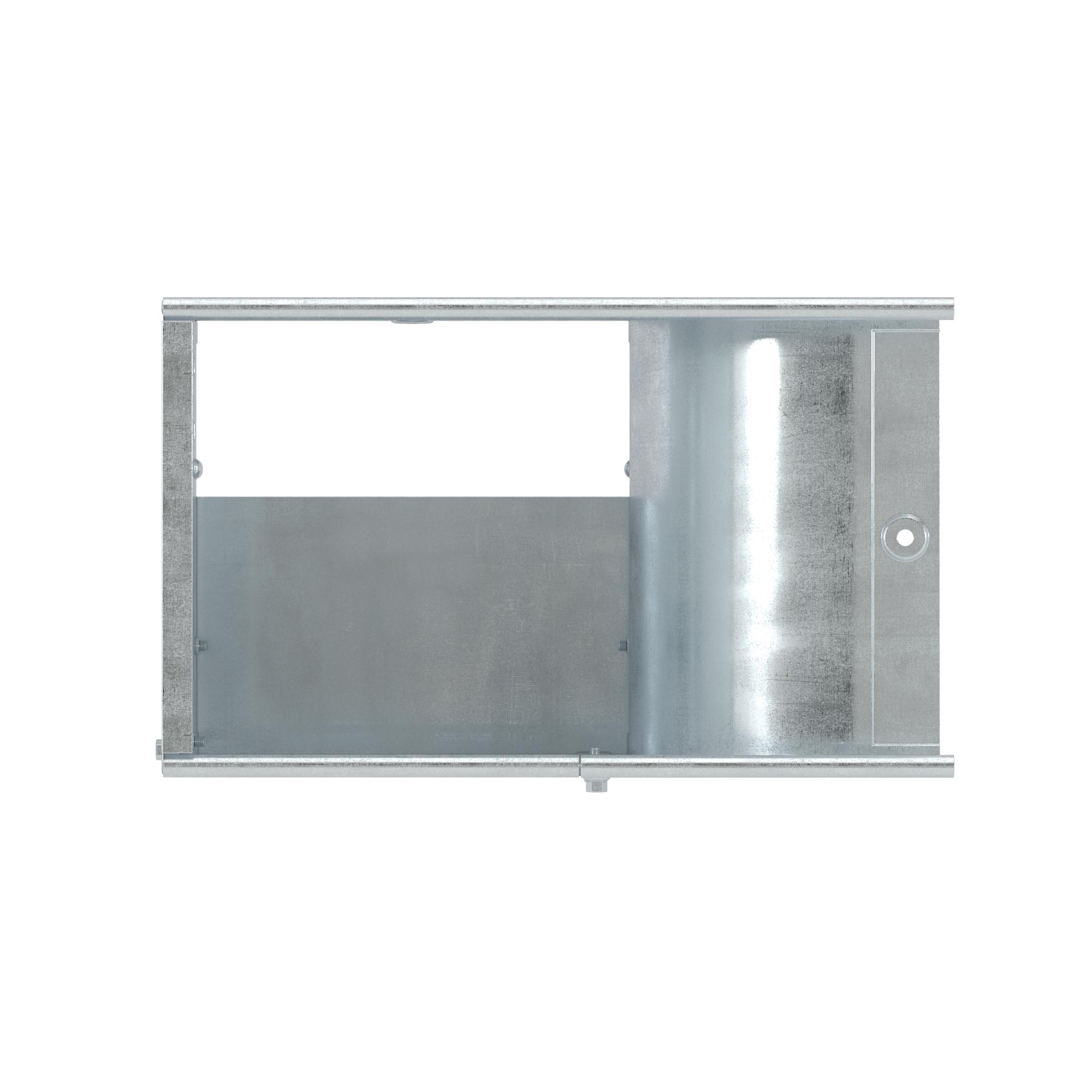

Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код:
37012K
Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами
Код:
37012K
Вес, кг: | 1,330 |
Объем, м3: |
0,00529
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Лотки и аксессуары системы "S5 Combitech" применяются для построения кабельных трасс, в том числе сложного конструктива – с горизонтальными и вертикальными разворотами и изгибами. Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.
Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Подробнее
Угол применяется с лотками шириной 100 мм и высотой 100 мм. Внутренний радиус аксессуара - 100 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Ширина кабельного лотка, мм | 100 |
Высота кабельного лотка, мм | 100 |
Изменение направления | Вертикально ниспадающий (внешний) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол вертикальный внешний, переходник CDSD 90 |
Высота | 100 мм |
Толщина | 0.8 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 100 мм |
Состав комплектного аксессуара
Код | Название | Количество |
37305 | Пластина соединительная GTO H100 | 4 шт |
37501 | Никелированная пластина для заземления PTCE | 2 шт |
CM010610 | Винт с крестообразным шлицем М6х10 | 20 шт |
CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 20 шт |
