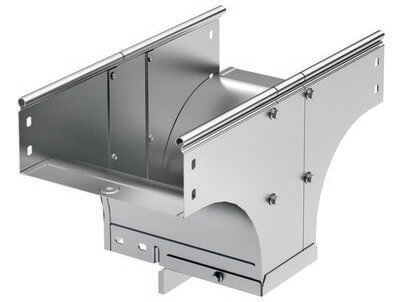

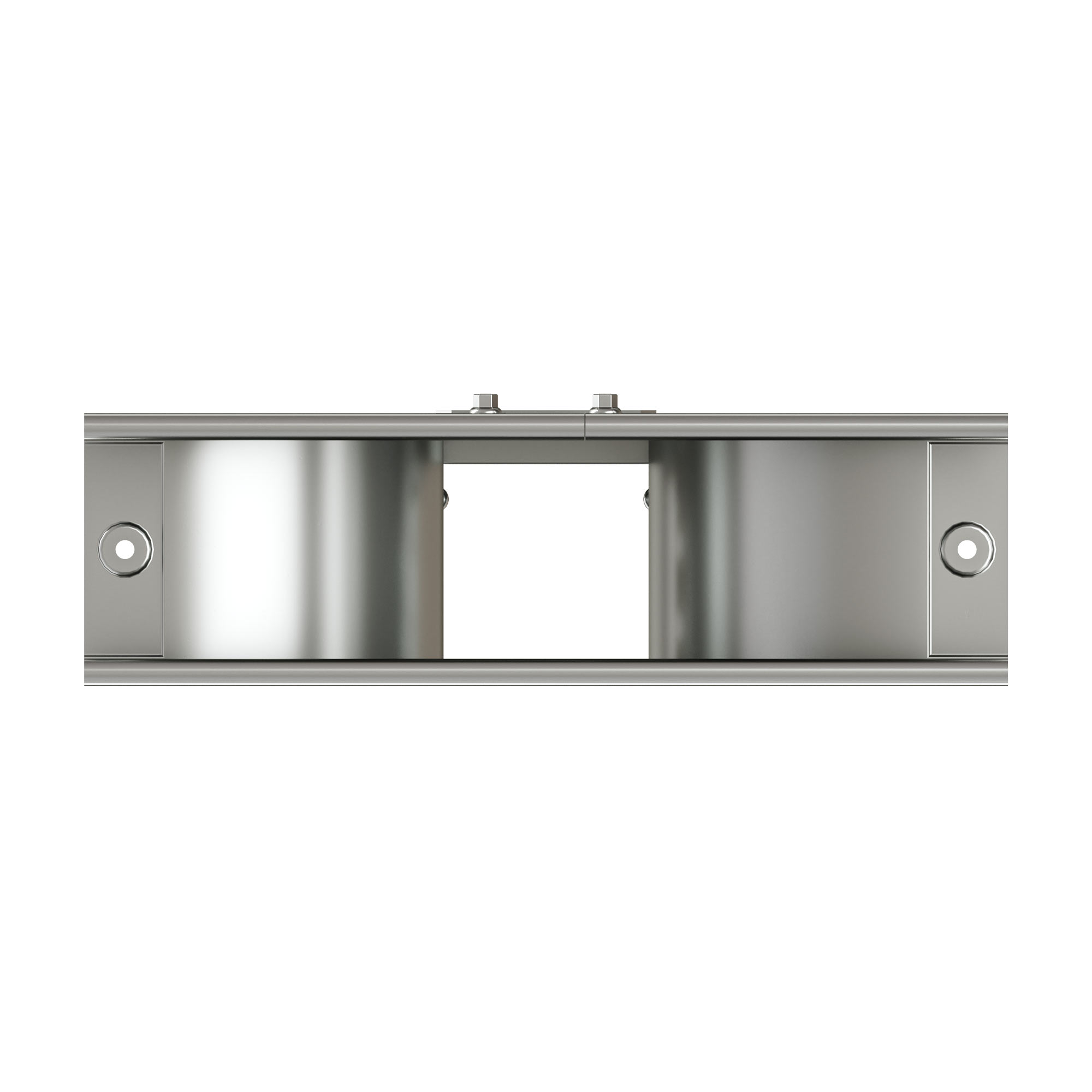

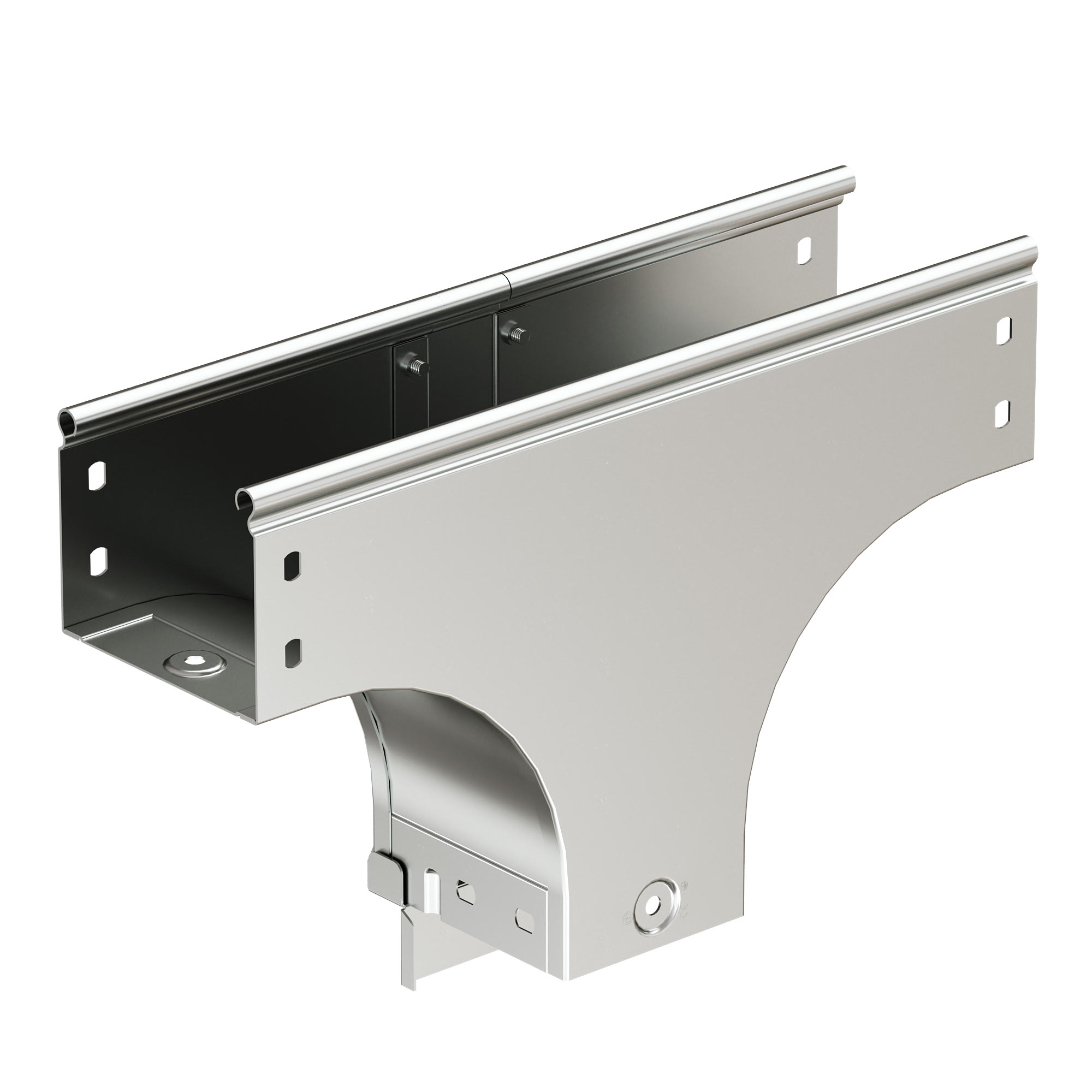

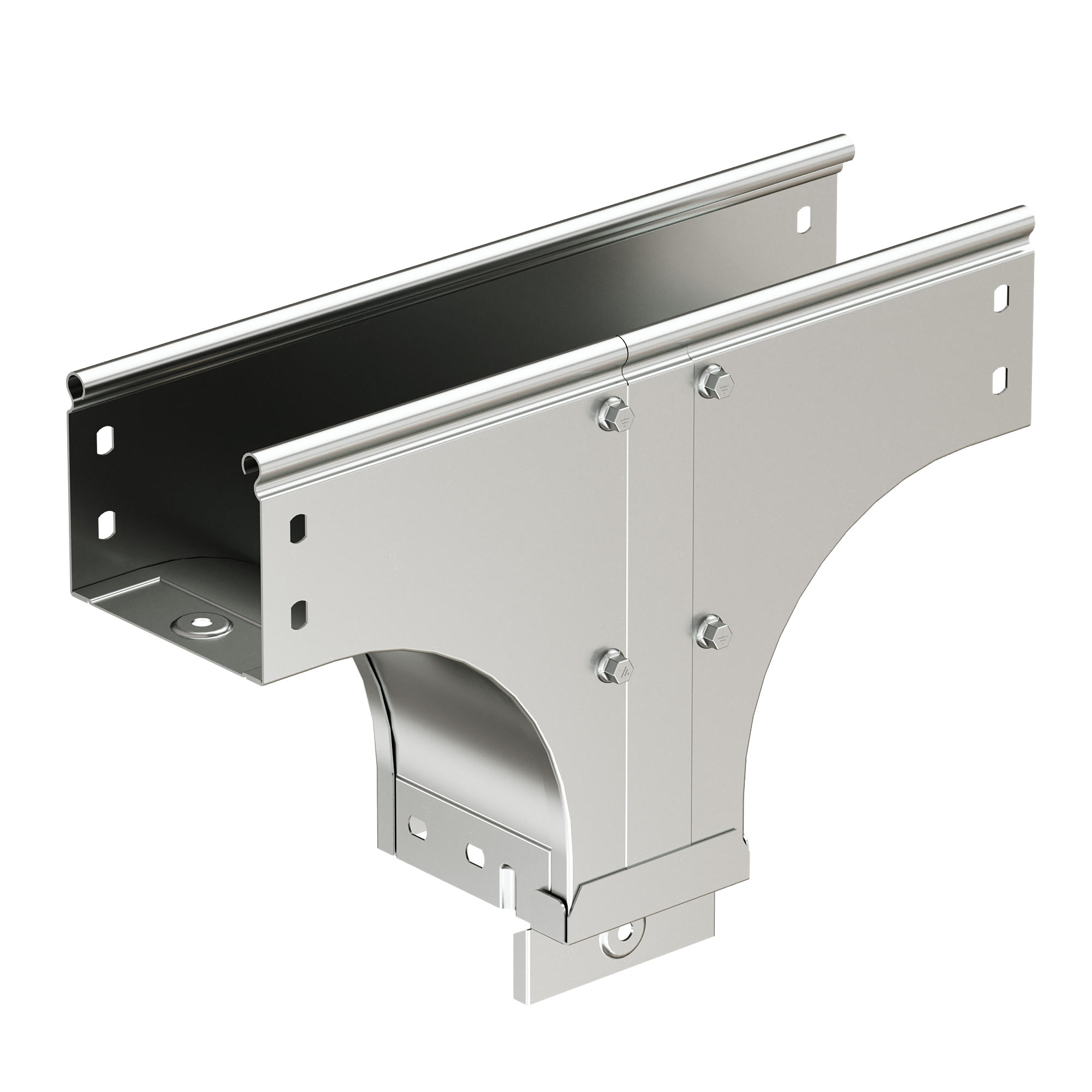

Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы
Код:
37633K
Задать вопрос
Скачать
Страница из каталога
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Ответвители – это аксессуары, облегчающие построение кабельных трасс сложной геометрии, с поворотами и изгибами. Они позволяют создавать ответвления кабельной трассы. Ответвитель-переходник TDSR имеет Т-образную форму и применяется для организации поворотов и ответвлений в вертикальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. При применении вместе с крышкой обеспечивается высокая степень пыле- и влагозащиты кабеля – до IP 44, и при этом простой доступ к кабелю, т.к. крышку можно снять при необходимости.

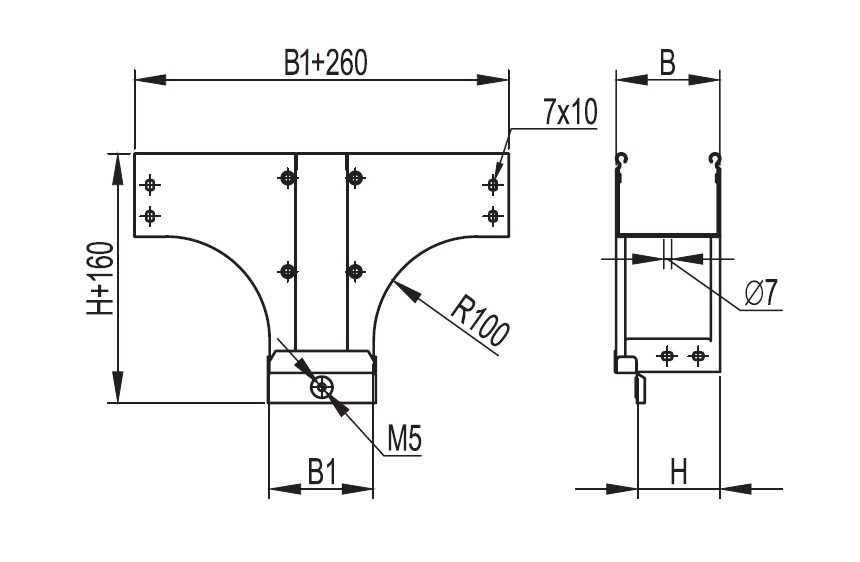

Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота боковой стенки лотка – 80 мм, ширина в горизонтальном направлении – 400 мм, ширина в вертикальном направлении – 200 мм. В комплект входят элементы, необходимые для качественного и надежного монтажа – соединительные пластины и крепежные элементы.
Подробнее
Карточка товара
Характеристики
Состав комплектного аксессуара
Аналоги
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Цвет
Светло-серый
Защитное покрытие поверхности
Оцинковка горячим способом по методу Сендзимира
Высота боковой стенки , мм
80
Вид/марка материала
Прочее
Материал
Сталь
Ширина лотка в горизонт. направлении , мм
400
Ширина лотка в вертикал. направлении , мм
200
Нержавеющая сталь травлёная
Нет
Исполнение для больших расстояний (усиленный)
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Состав комплектного аксессуара
Код
Название
Количество
37303
Пластина соединительная GTO H80
6 шт
37501
Никелированная пластина для заземления PTCE
3 шт
CM010610
Винт с крестообразным шлицем М6х10
30 шт
CM100600
Гайка с насечкой, препятствующей откручиванию М6
30 шт
Аналоги
Ответвитель TDSR Т-обр. вертикальный переходник 400/200 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа, горячеоцинкованный
Код: 37633KHDZ
Ответвитель TDSR Т-обр. вертикальный переходник 400/200 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа, цинк-ламельный
Код: 37633KZL
