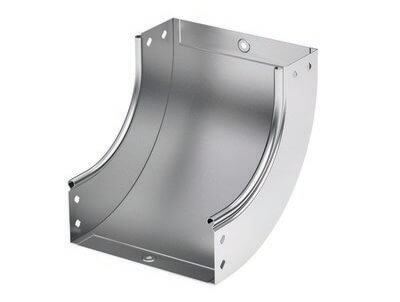

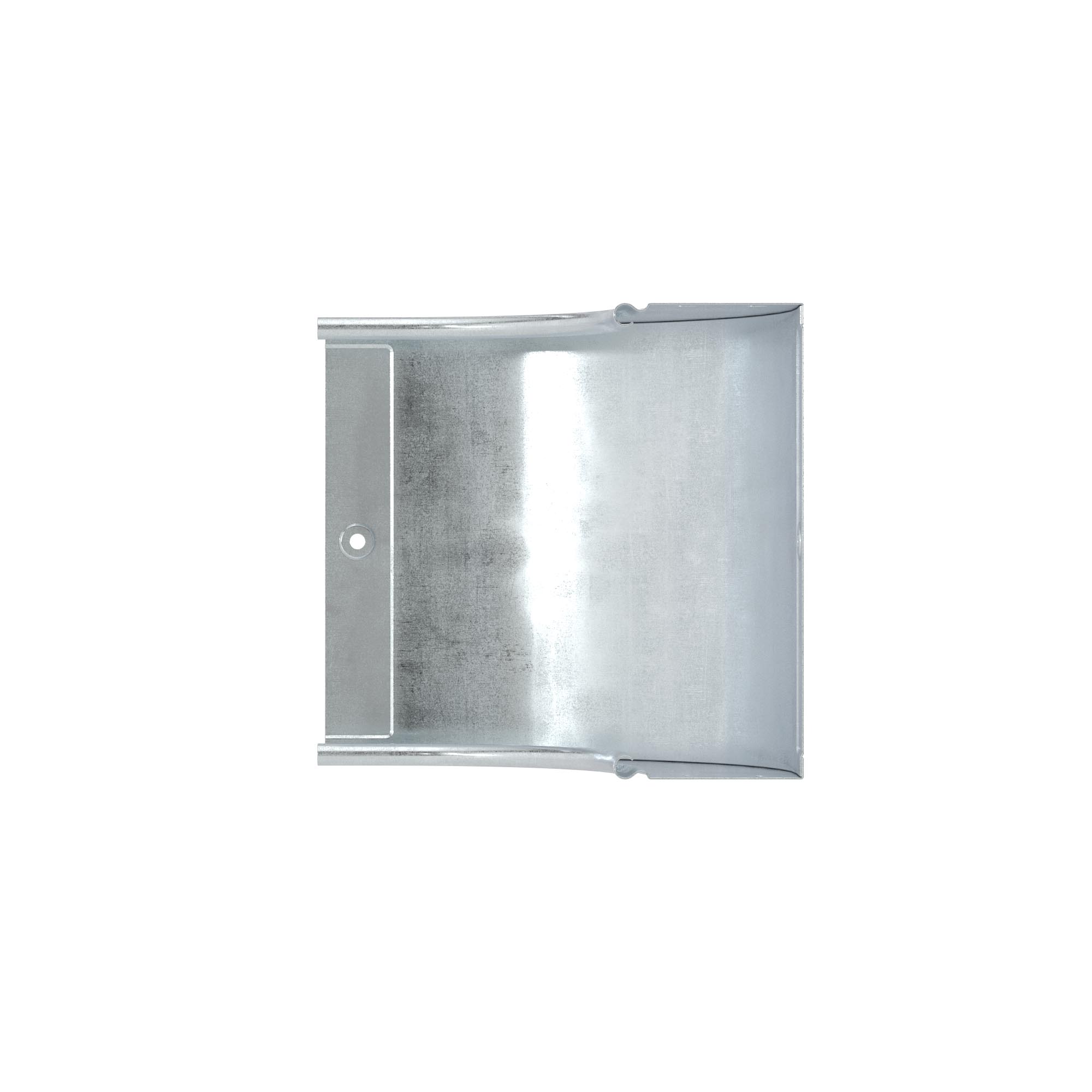

Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
36684K
Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
36684K
Вес, кг: | 1,030 |
Объем, м3: |
0,00472
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внутренний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 200 мм и высотой 80 мм.
Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины.
Подробнее
Внутренний радиус аксессуара – 115 мм. Толщина стали – 0,8 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входит все необходимое для надежного монтажа: необходимые крепежные элементы и соединительные пластины.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Толщина материала, мм | 0.8 |
Отклонение (угол) | 90° |
Перфорированная боковая стенка | Да |
Вид/ марка материала | Сталь |
Материал | Сталь |
Перфорация в основании для монтажа | Да |
Внутр. радиус, мм | 115 |
Ширина кабельного лотка, мм | 200 |
Высота кабельного лотка, мм | 80 |
Изменение направления | Вертикально восходящий (внутренний) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
С крышкой | Нет |
Исполнение изгиба | Плавный изгиб |
Тип продукции | Системные аксессуары |
Тип аксессуара | Угол вертикальный внутренний 90 градусов |
Высота | 80 мм |
Толщина | 0.8 мм |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 200 мм |
Состав комплектного аксессуара
Код | Название | Количество |
37303 | Пластина соединительная GTO H80 | 4 шт |
37501 | Никелированная пластина для заземления PTCE | 2 шт |
CM010610 | Винт с крестообразным шлицем М6х10 | 20 шт |
CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 20 шт |
