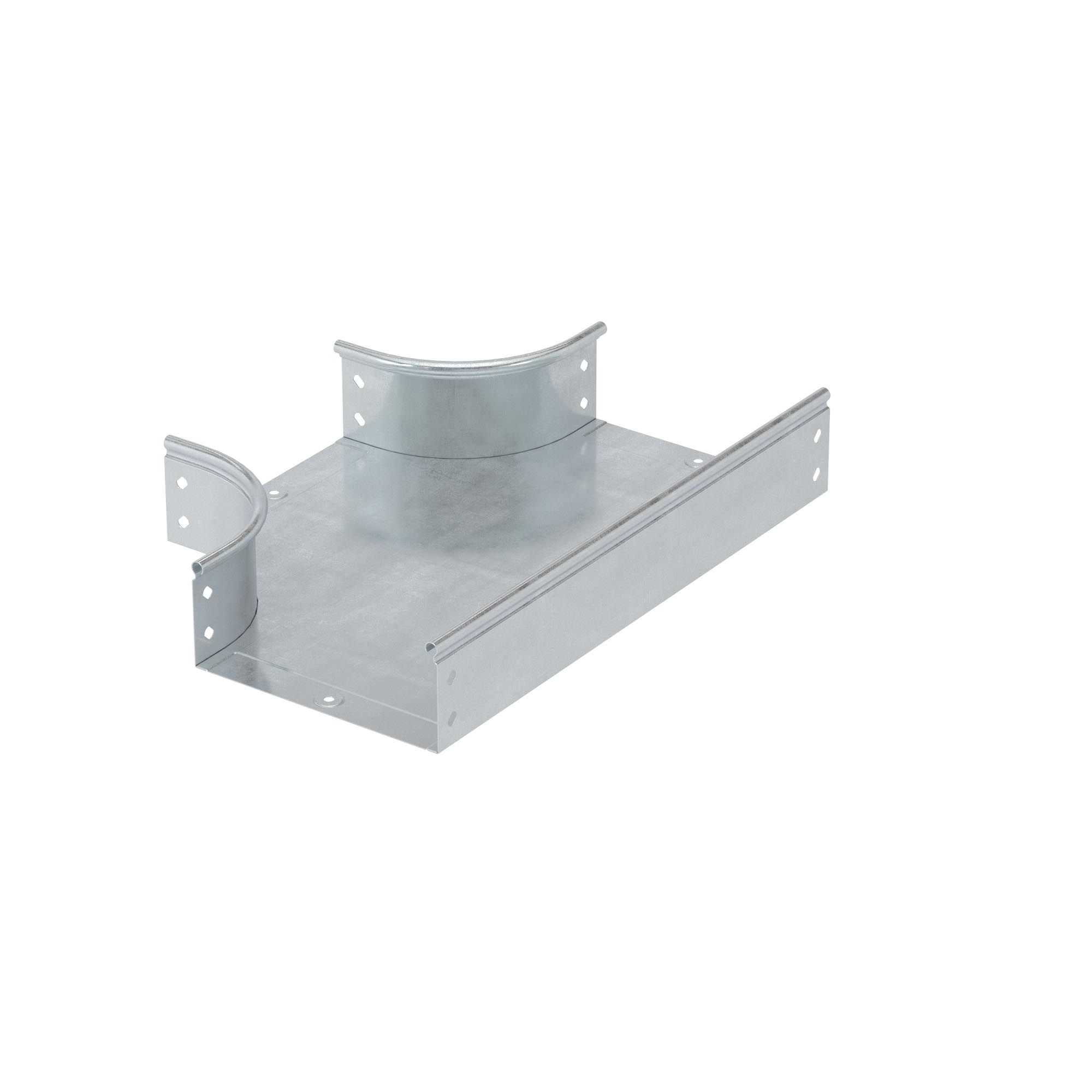

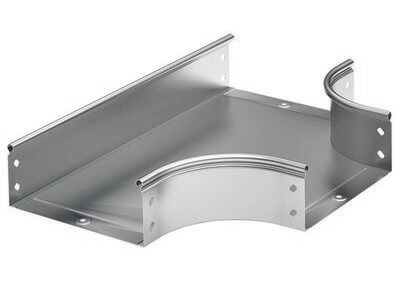

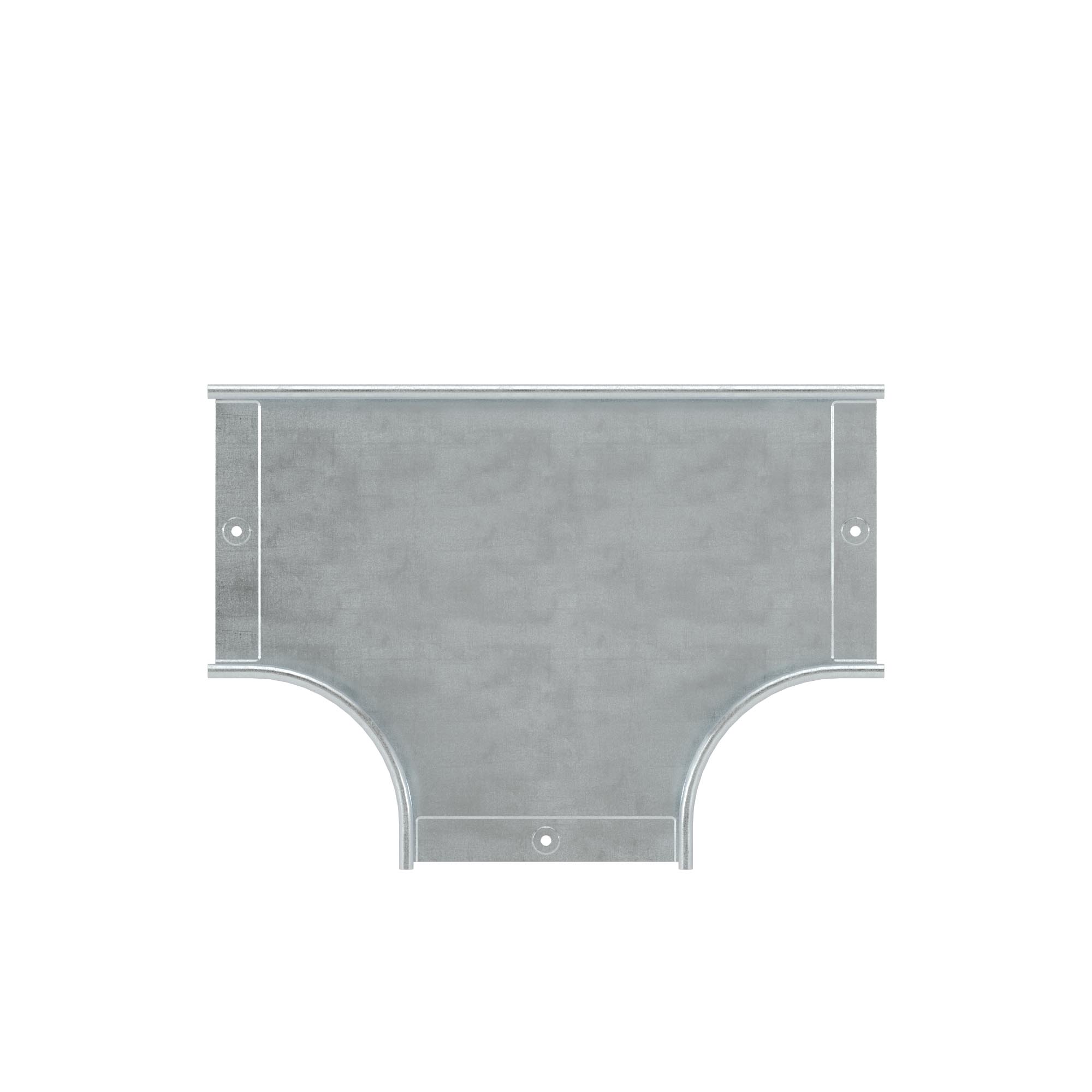

Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для

Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для

Код: 36161K

При построении сложных кабельных трасс необходимы специальные аксессуары – повороты и ответвители. С их помощью можно конструировать и собирать кабельные трассы сложного конструктива. Т-образный тройник (ответвитель) DPT позволяет создавать ответвления трассы в горизонтальной и вертикальной плоскости. В состав комплектного аксессуара входят соединительные пластины и крепежные элементы, необходимые для надежного и качественного монтажа.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 100 мм, высота – 100 мм, внутренний радиус – 100 мм.

Подробнее

Характеристики по стандарту ETIM

Конструктивное исполнение	Тройник горизонтальный
Вид/марка материала	Прочее
Материал	Сталь
Внутр. радиус, мм	100
Ширина кабельного лотка , мм	100
Высота кабельного лотка , мм	100
НАТО монтажные отверстия	Нет

Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира

Состав комплектного аксессуара

Код	Название	Количество
37305	Пластина соединительная GTO H100	6 шт
37501	Никелированная пластина для заземления PTCE	3 шт
CM010610	Винт с крестообразным шлицем М6х10	30 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	30 шт

Экспорт в Excel

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
