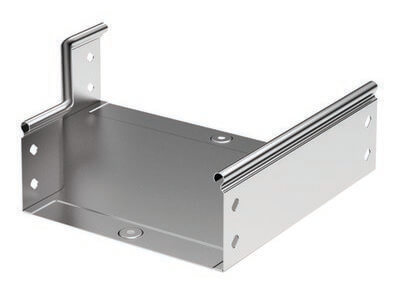

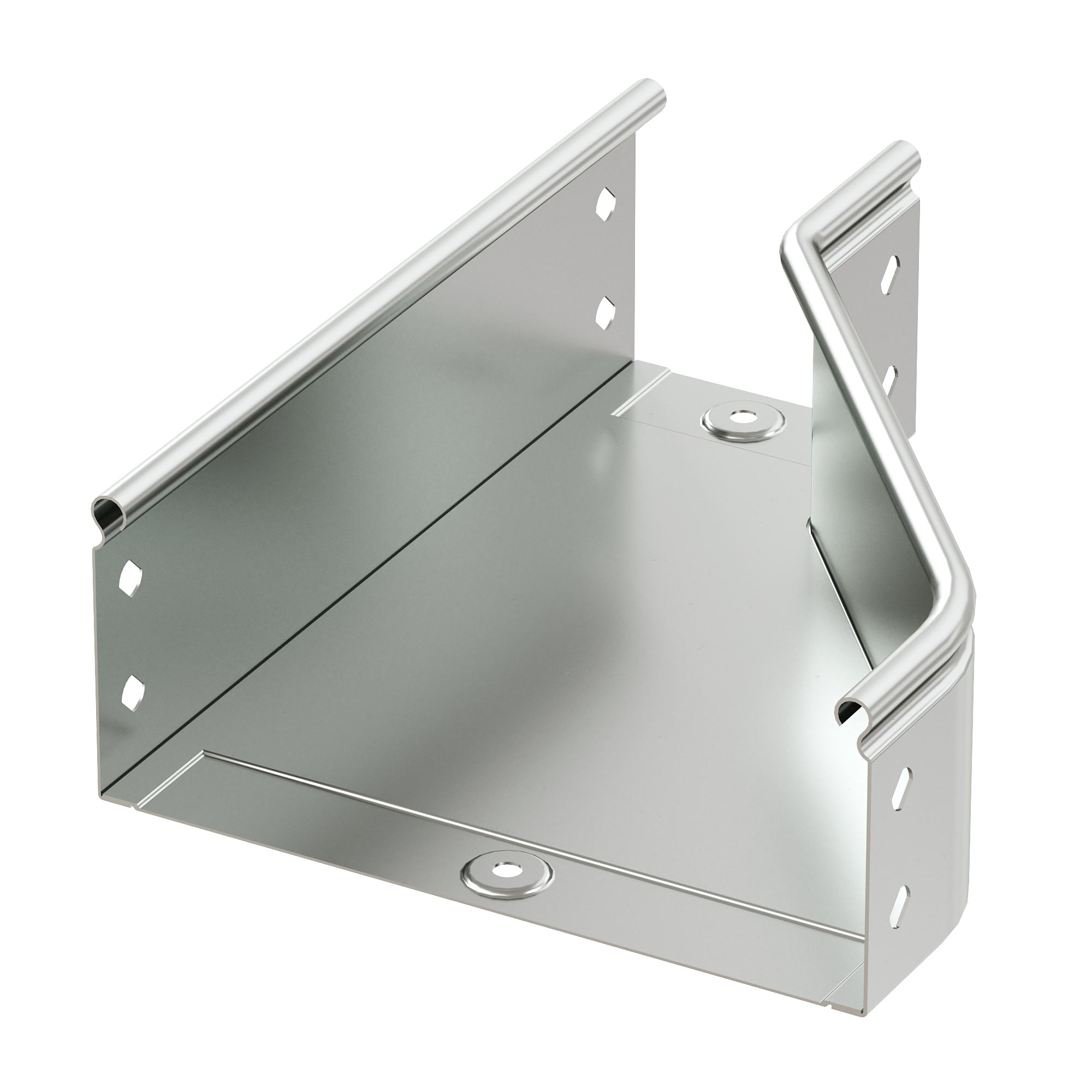

Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код: 36531K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,100 |
| Объем, м3: |
0,00736
?
|
Элементы, входящие в состав системы "S5 Combitech" позволяют предусмотреть любые особенности проектирования и монтажа трассы. При построении кабельных трасс может возникать ситуация, когда требуется увеличить или уменьшить ширину лотка. Для этого применяется переходник (редукция) – аксессуар, имеющий разную ширину в начале и в конце. Левосторонняя редукция – аксессуар, который расширяется с левой стороны. Такой конструктив позволяет размещать переходник вплотную к стене.

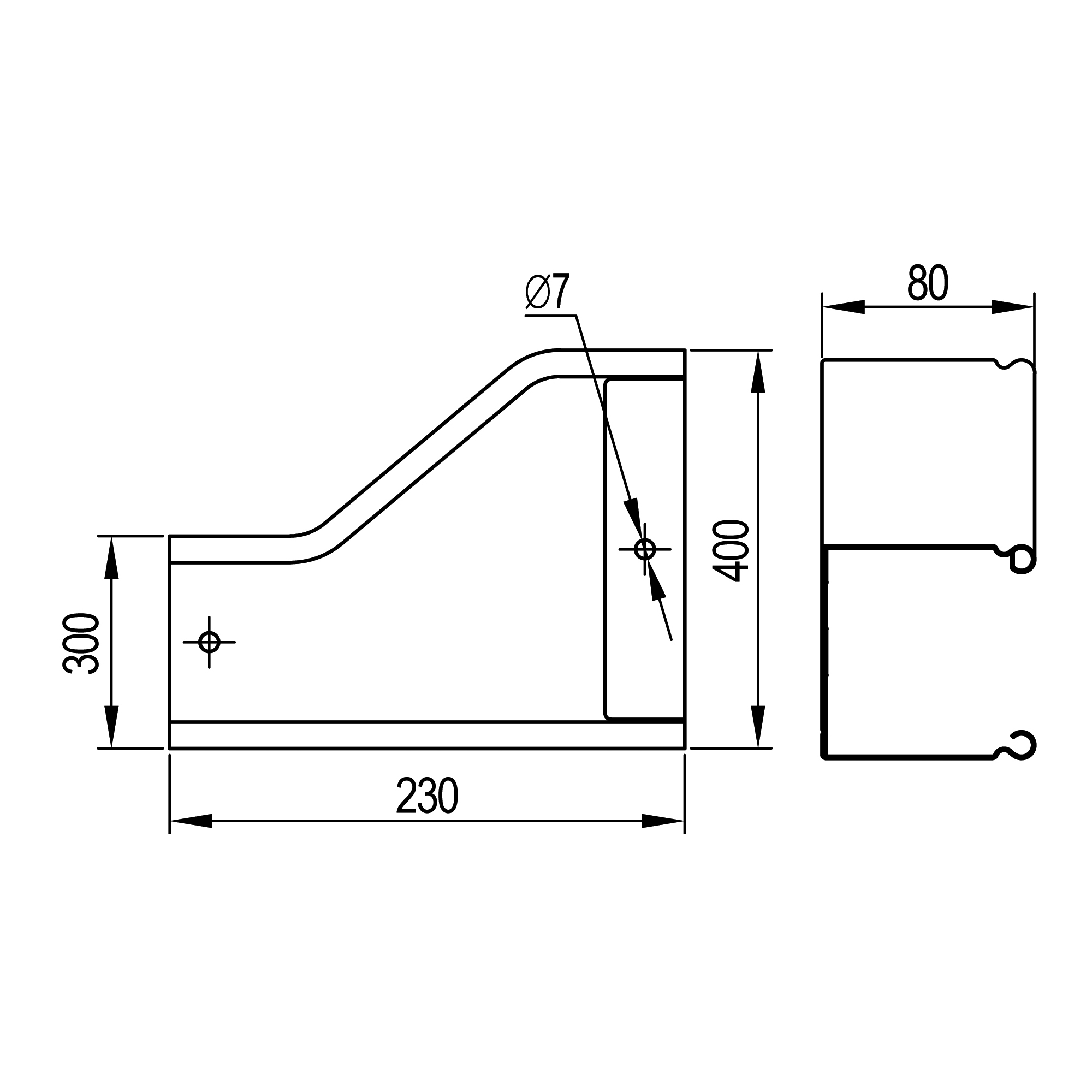

Ширина его составляет 300 мм в узкой части и 400 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 80 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
Подробнее
Ширина его составляет 300 мм в узкой части и 400 мм – в широкой. Максимальная степень пыле- и влагозащиты – IP 44 (при использовании вместе с крышкой). Высота - 80 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира". В состав комплектного аксессуара входят необходимые крепежные элементы и соединительные пластины.
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Конструктивное исполнение | Сужение слева |
| Ширина (большая), мм | 400 |
| Ширина (уменьшения), мм | 300 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 80 |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Переходник левосторонний |
| Ширина | 300 мм |
| Высота | 80 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Состав комплектного аксессуара
| Код | Название | Количество |
| 37303 | Пластина соединительная GTO H80 | 4 шт |
| 37501 | Никелированная пластина для заземления PTCE | 2 шт |
| CM010610 | Винт с крестообразным шлицем М6х10 | 20 шт |
| CM100600 | Гайка с насечкой, препятствующей откручиванию М6 | 20 шт |
