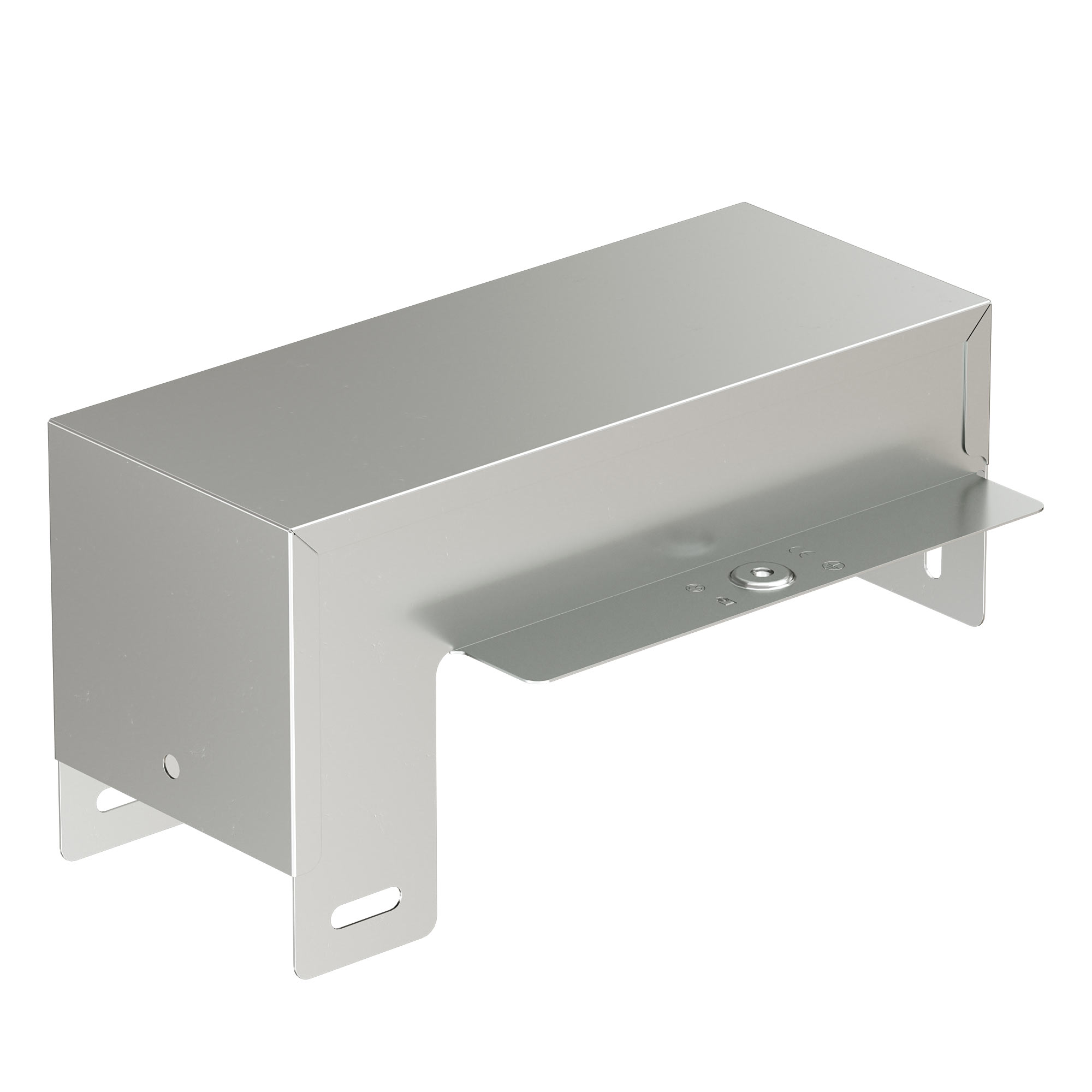

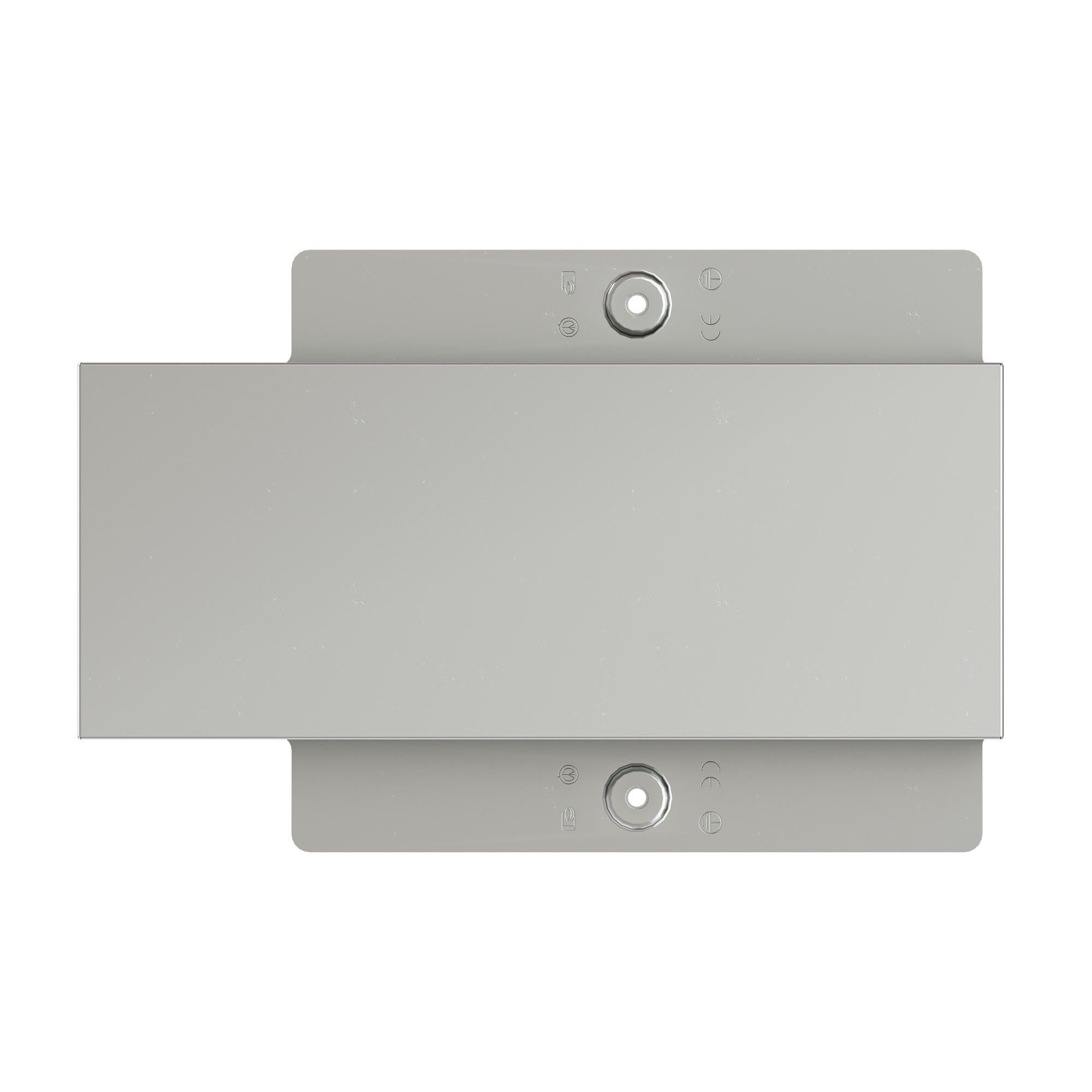

Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Код: 37382K

Крышка-ответвитель DDS – один из аксессуаров системы "S5 Combitech", необходимый для построения кабельных трасс сложного конструктива. Он применяется, если нужно организовать сложное Т-образное ответвление трассы. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет кабель от повреждения. Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира". Ширина лотка в горизонтальном направлении – 50 мм, в вертикальном – 300 мм, высота боковой стенки – 50 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Высота боковой стенки , мм	50
Вид/марка материала	Прочее
Материал	Сталь

Ширина лотка в горизонт. направлении , мм	50
Ширина лотка в вертикал. направлении , мм	300
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Состав комплектного аксессуара

Код	Название	Количество
37501	Никелированная пластина для заземления PTCE	3 шт
CM010610	Винт с крестообразным шлицем М6х10	4 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	4 шт
CM030508	Винт для электрического соединения М5х8	6 шт
CM100500	Гайка с насечкой, препятствующей откручиванию М5	1 шт

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
"S5 Combitech" - листовые лотки	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5								ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
