Фланец соединительный FR 300/80
Код: 37435
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,360 |
| Объем, м3: |
0,00152
?
|
В систему листовых лотков "S5 Combitech" входят не только перфорированные и неперфорированные лотки, но и специальные аксессуары, обеспечивающие простоту монтажа и безопасность кабельной трассы.

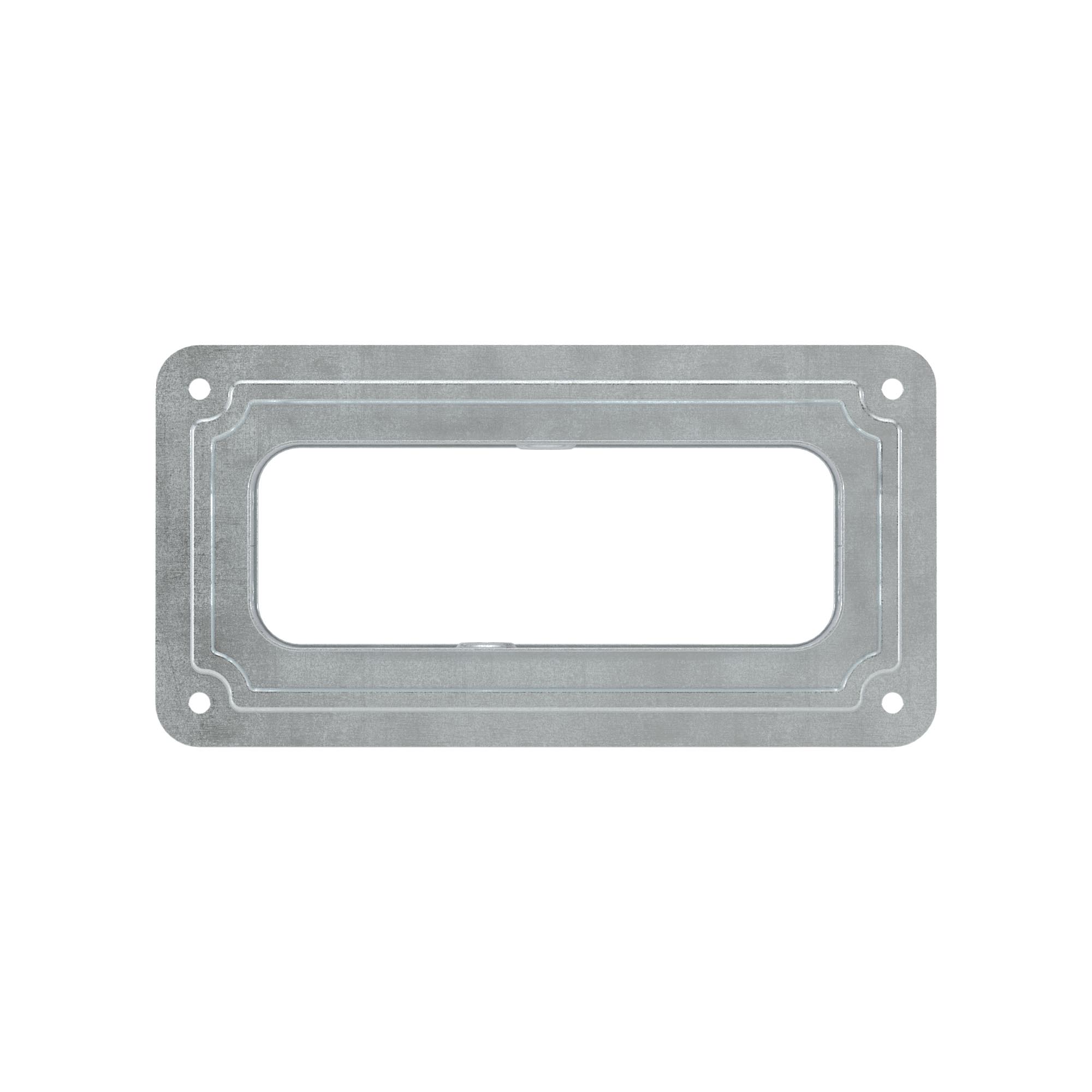

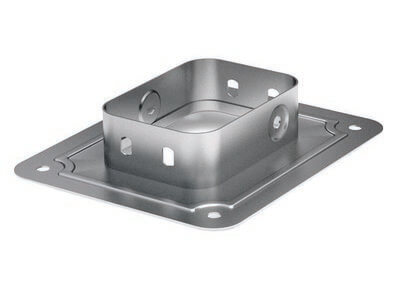

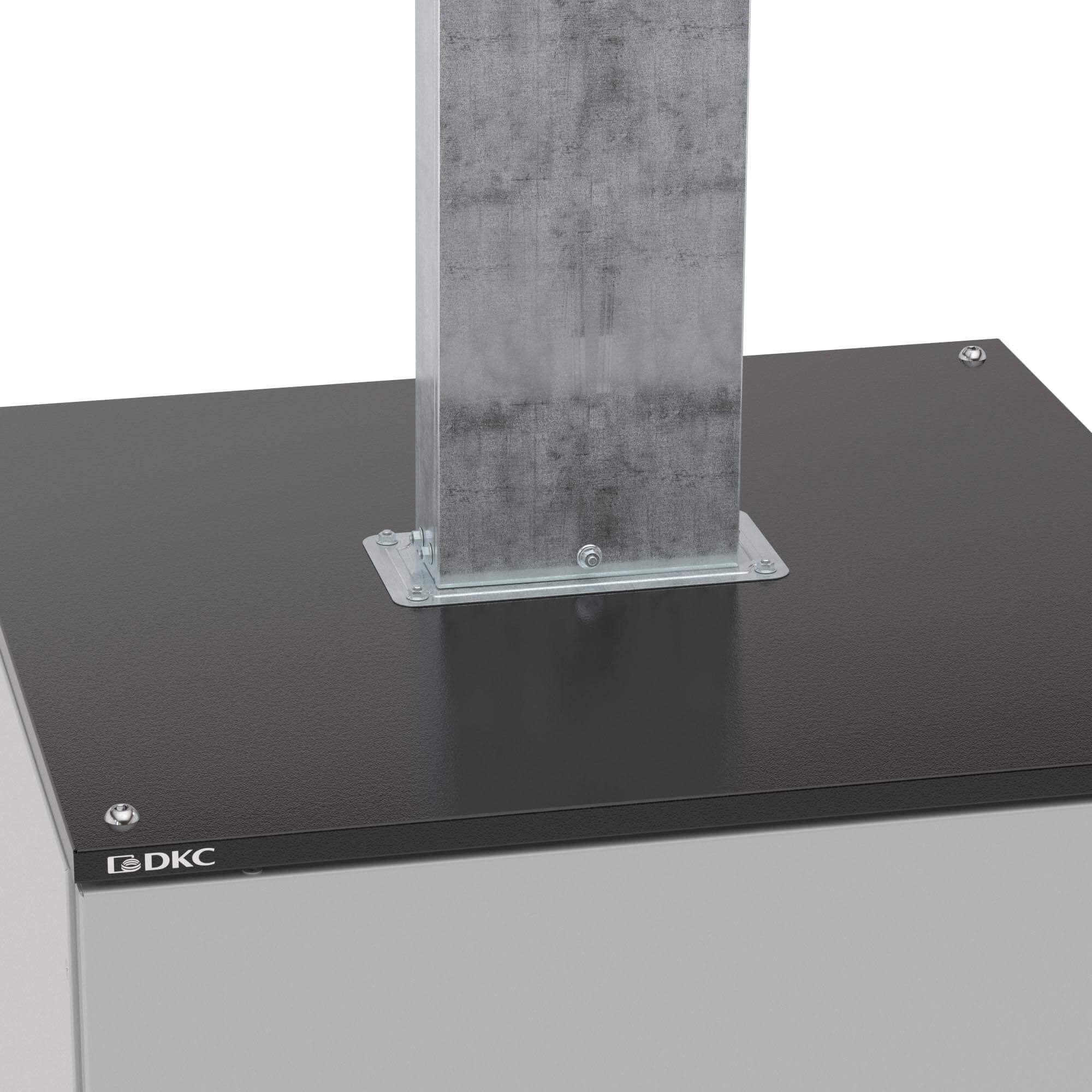

Соединительный фланец FR устанавливается в местах ввода кабельной трассы в оборудование или стену, создавая дополнительную защиту для мест соединения. Исполнение фланца – "сталь, оцинкованная по методу Сендзимира", аксессуар применяется с лотком шириной 300 мм и высотой 80 мм.
Подробнее
Соединительный фланец FR устанавливается в местах ввода кабельной трассы в оборудование или стену, создавая дополнительную защиту для мест соединения. Исполнение фланца – "сталь, оцинкованная по методу Сендзимира", аксессуар применяется с лотком шириной 300 мм и высотой 80 мм.
| Цвет | Светло-серый |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 300 |
| Высота кабельного лотка, мм | 80 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Ширина | 300 мм |
| Высота | 80 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
