Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Код: 36026K

Вес, кг:	3,040
Объем, м³:	0,02391 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: уп

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

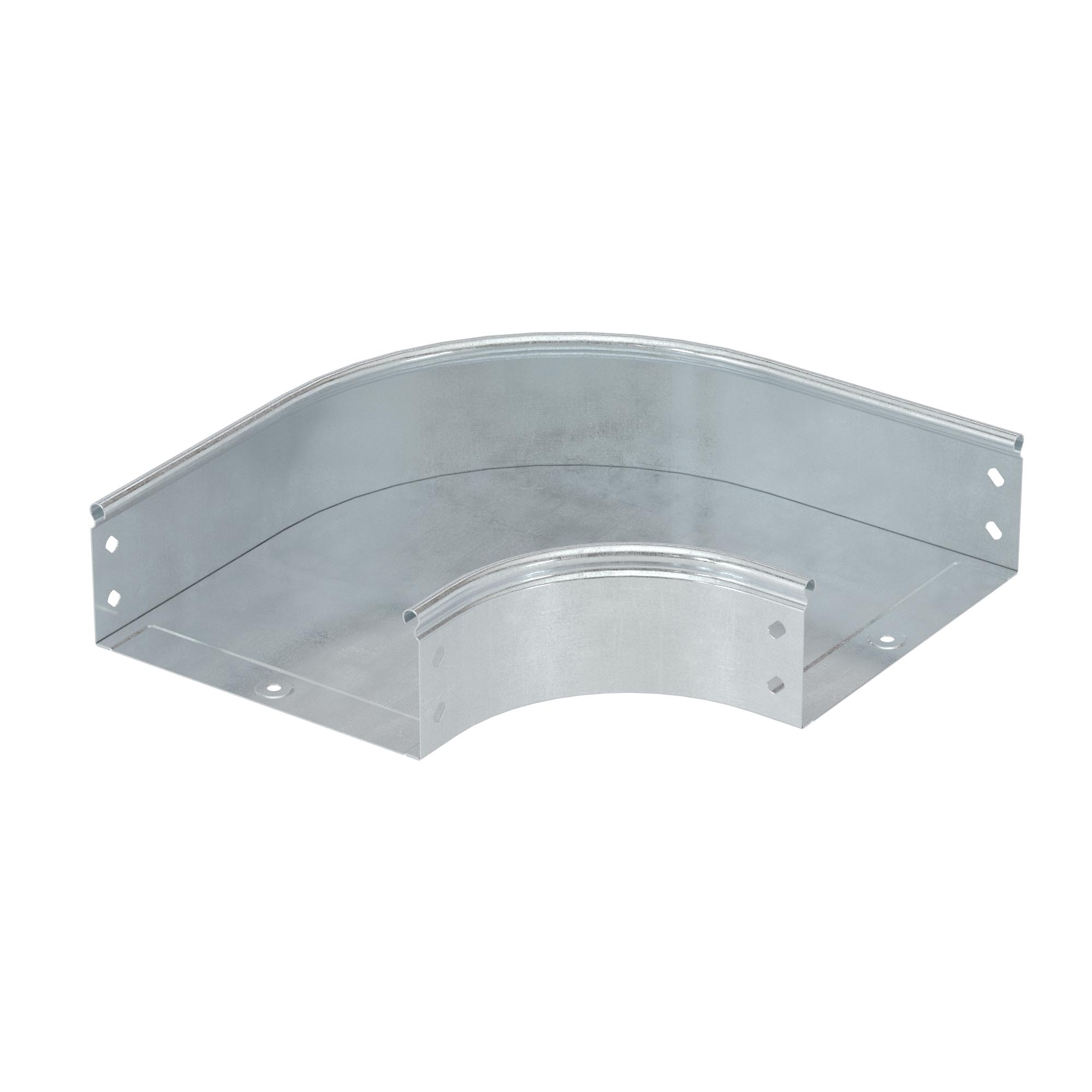

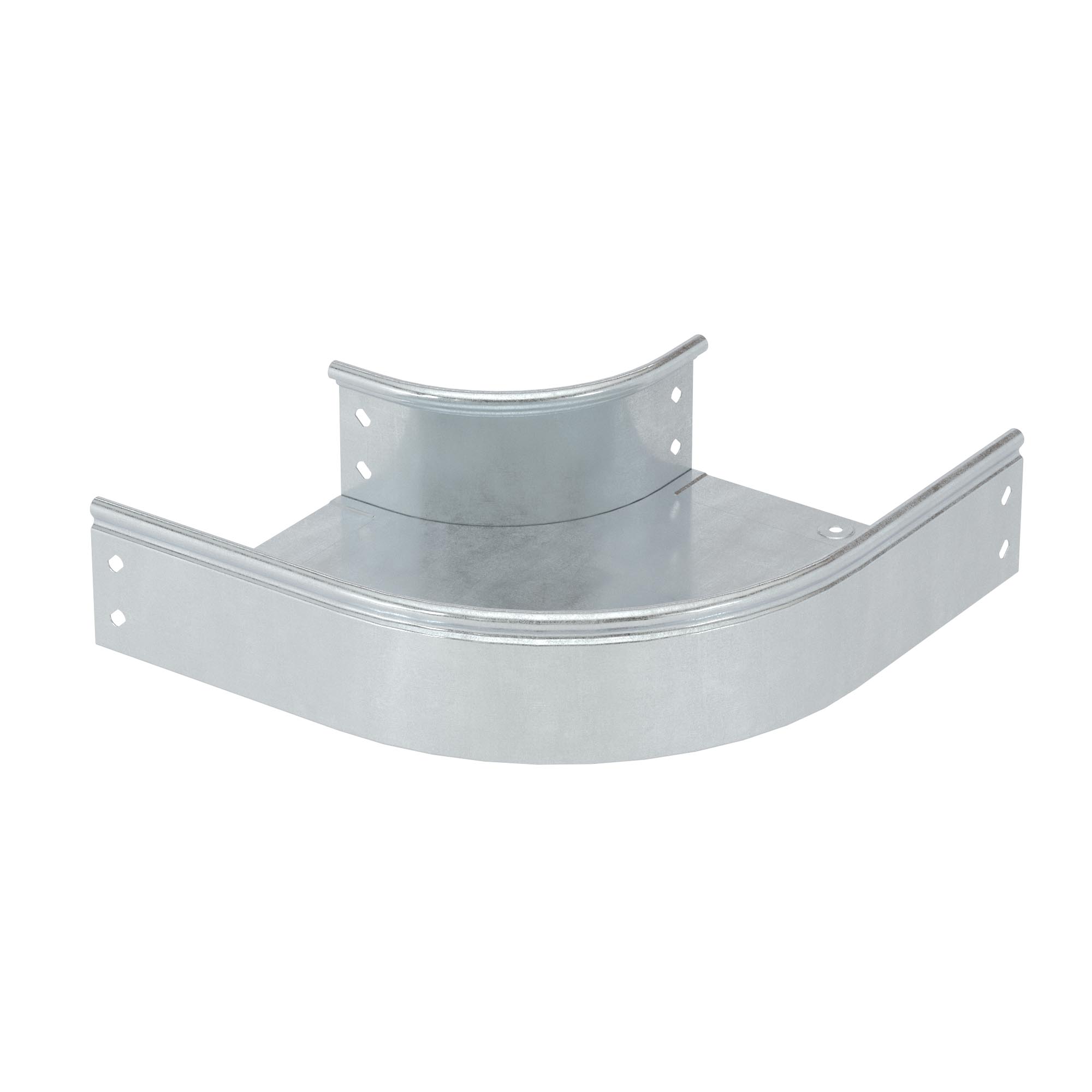

Система листовых лотков "S5 Combitech" предназначена для построения кабельных трасс, в т.ч. сложного конструктива. Входящие в состав системы повороты позволяют разворачивать трассу под определенным углом в желаемой плоскости. Горизонтальный угол 90о СРО обеспечивает поворот трассы в горизонтальной плоскости под прямым углом. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы.
Исполнение аксессуара – "сталь, оцинкованная по методу Сендзимира", ширина – 400 мм, высота – 80 мм, толщина стали – 0,8 мм.

Подробнее

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм	0.8
Отклонение (угол)	90°
Перфорированная боковая стенка	Да
Вид/марка материала	Сталь
Материал	Сталь

Перфорация в основании для монтажа	Да
Внутр. радиус, мм	100
Ширина кабельного лотка, мм	400
Высота кабельного лотка, мм	80
Изменение направления	Горизонтальн.
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
С крышкой	Нет

Тип продукции	Системные аксессуары
Тип аксессуара	Угол горизонтальный 90 градусов
Высота	80 мм

Толщина	0.8 мм
Материал	Сталь оцинкованная по методу Сендзимира
Ширина	400 мм

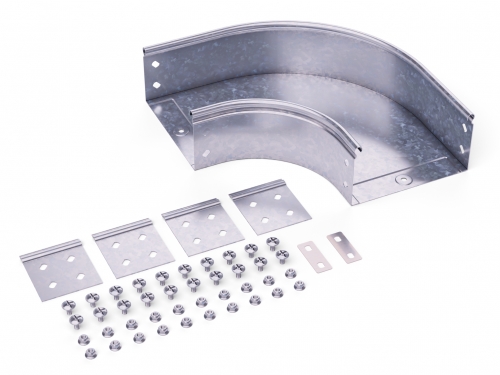

Состав комплектного аксессуара

Код	Название	Количество
37303	Пластина соединительная GTO H80	4 шт
37501	Никелированная пластина для заземления PTCE	2 шт
CM010610	Винт с крестообразным шлицем М6х10	20 шт
CM100600	Гайка с насечкой, препятствующей откручиванию М6	20 шт
