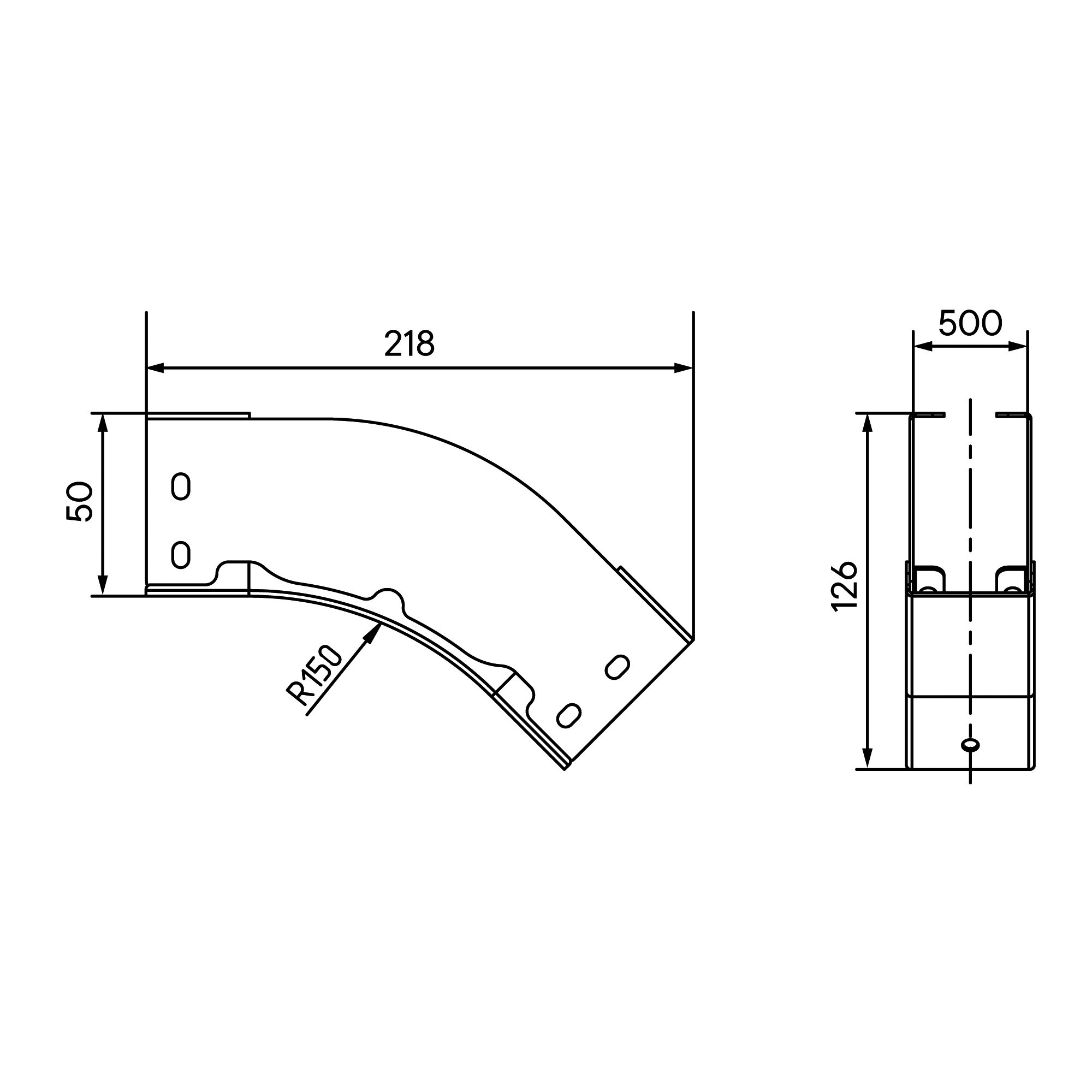

Угол вертикальный внешний 45 градусов 50х500, 1,2 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
SPN550K
Угол вертикальный внешний 45 градусов 50х500, 1,2 мм, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
Код:
SPN550K
| Вес, кг: | 1,280 |
| Объем, м3: |
0,01400
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Вертикальный внешний угол 45 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 500 мм. Толщина металла - 1,2 мм. Аксессуар представлен в исполнении "Сталь, оцинкованная по методу Сендзимира".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С соединит. разъемом в комплекте |
| Толщина материала, мм | 1.2 |
| Отклонение (угол) | 45° |
| Вид/ марка материала | Сталь |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 500 |
| Высота кабельного лотка, мм | 50 |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Изменение направления | Вертикально ниспадающий (внешний) |
| С крышкой | Нет |
| Исполнение изгиба | Плавный изгиб |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внешний 45 градусов |
| Высота | 50 мм |
| Толщина | 1.2 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
| Ширина | 500 мм |
