Взрывозащищенная клеммная коробка из полиэстера TBE-P-05-(12xCBC.2)-2xANSCMB(A)-1xANSCMB(B)-2xANSCMB(C)-1xANSCMB(D)1Ex e IIC Т5 Gb / ExtbIIIC T95°C Db IP66/КЗ/ШЗ
Код: 1231.051.19.00J
Взрывозащищенная клеммная коробка из полиэстера TBE-P-05-(12xCBC.2)-2xANSCMB(A)-1xANSCMB(B)-2xANSCMB(C)-1xANSCMB(D)1Ex e IIC Т5 Gb / ExtbIIIC T95°C Db IP66/КЗ/ШЗ
Код: 1231.051.19.00J
Вес, кг: | 3,180 |
Объем, м3: |
0,01247
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
TBE-P-05-(12xCBC.2)-2x6018ANSCGKM3SB(A)-1x6018ANSCGKM3SB(B)-2x6018ANSCGKM3SB(C)-1x6018ANSCGKM3SB(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/ШЗ/КЗ
Un=500 В, In=24 А

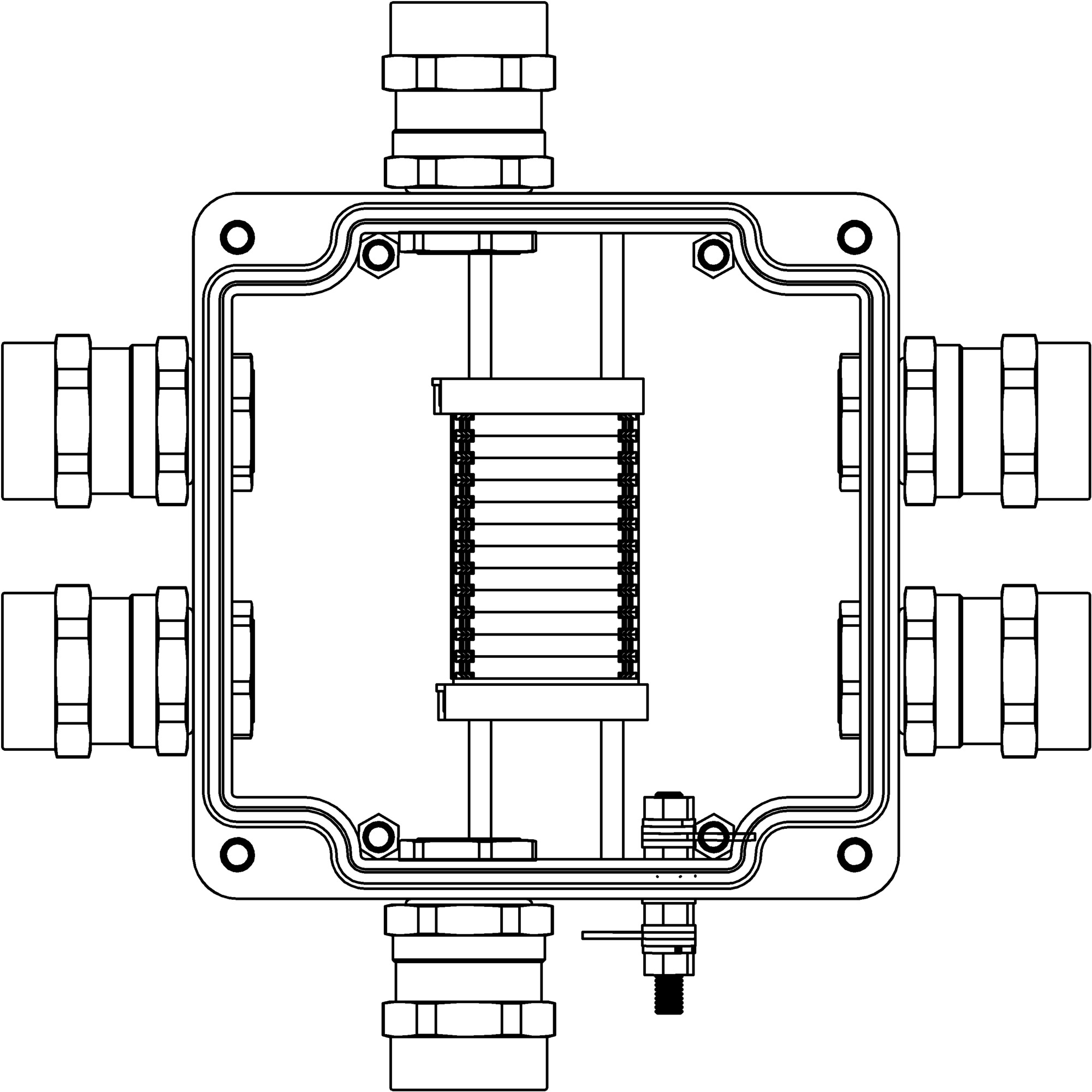

Взрывозащищенная клеммная коробка GRP 160x160x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Зажим заземления
Количество клемм:
CBC.4 12 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 2 шт.
Сторона B:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 1 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 2 шт.
Сторона D:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 1 шт.
Подробнее
Un=500 В, In=24 А
Взрывозащищенная клеммная коробка GRP 160x160x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Зажим заземления
Количество клемм:
CBC.4 12 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 2 шт.
Сторона B:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 1 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 2 шт.
Сторона D:
Взрывозащищенный кабельный ввод ANS под небронированный кабель M25х1,5 D10,5-18мм. Никелированная латунь. IP66/68 1 шт.
Взрывобезопасное исполнение | Да |
Степень защиты (IP) | IP66 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Ударопрочность по стандарту EN 50102 | IK07 |
Способ монтажа | Открытой установки |
Материал | Пластик |
Крепление крышки | Винтовое |
Номинальное сечение клемм | 4 кв.мм |
Тип клемм | Винтовые |
Количество | 12 шт. x CBC.2 (серый) |
Кабельные ввод под: | Бронированный кабель |
Серия | ADS |
Сторона установки: A | 2 шт. x внешний D: 15-24 мм / внутренний d: 10,5-18 мм |
Сторона установки: B | 1 шт. x внешний D: 15-24 мм / внутренний d: 10,5-18 мм |
Сторона установки: C | 2 шт. x внешний D: 15-24 мм / внутренний d: 10,5-18 мм |
Сторона установки: D | 1 шт. x внешний D: 15-24 мм / внутренний d: 10,5-18 мм |
Материал | Полиэстер армированный стекловолокном |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | e;t |
Геометрические размеры | 160x160x90 мм |
Таблица подбора
Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
---|---|---|---|---|---|---|---|---|---|---|
2,5
|
Винтовые
|
6xCBC.2
|
Под бронированный кабель
|
KA |
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
GRP
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под бронированный кабель
|
KA
|
1 X 17,8-25
|
1 X 11,8-18
|
1 X 17,8-25
|
1 X 11,8-18
|
GRP
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Под бронированный кабель
|
KA
|
2 X 5,8-12
|
-
|
1 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
12xCBC.2
|
Под бронированный кабель
|
KA
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
16xCBC.4
|
Под бронированный кабель
|
KA
|
2 X 5,8-12
|
-
|
2 X 5,8-12
|
-
|
GRP
|
|
4
|
Винтовые
|
12xCBC.2
|
Под бронированный кабель
|
ADS
|
2 X 10,5-18
|
1 X 10,5-18
|
2 X 10,5-18
|
1 X 10,5-18
|
GRP
|
Чертежи
Серия | Название | DWG | Autodesk Revit | IFC |
---|---|---|---|---|
Взрывозащищенные коробки и корпуса
|
|
|
||
Взрывозащищенные коробки и корпуса
|
|
