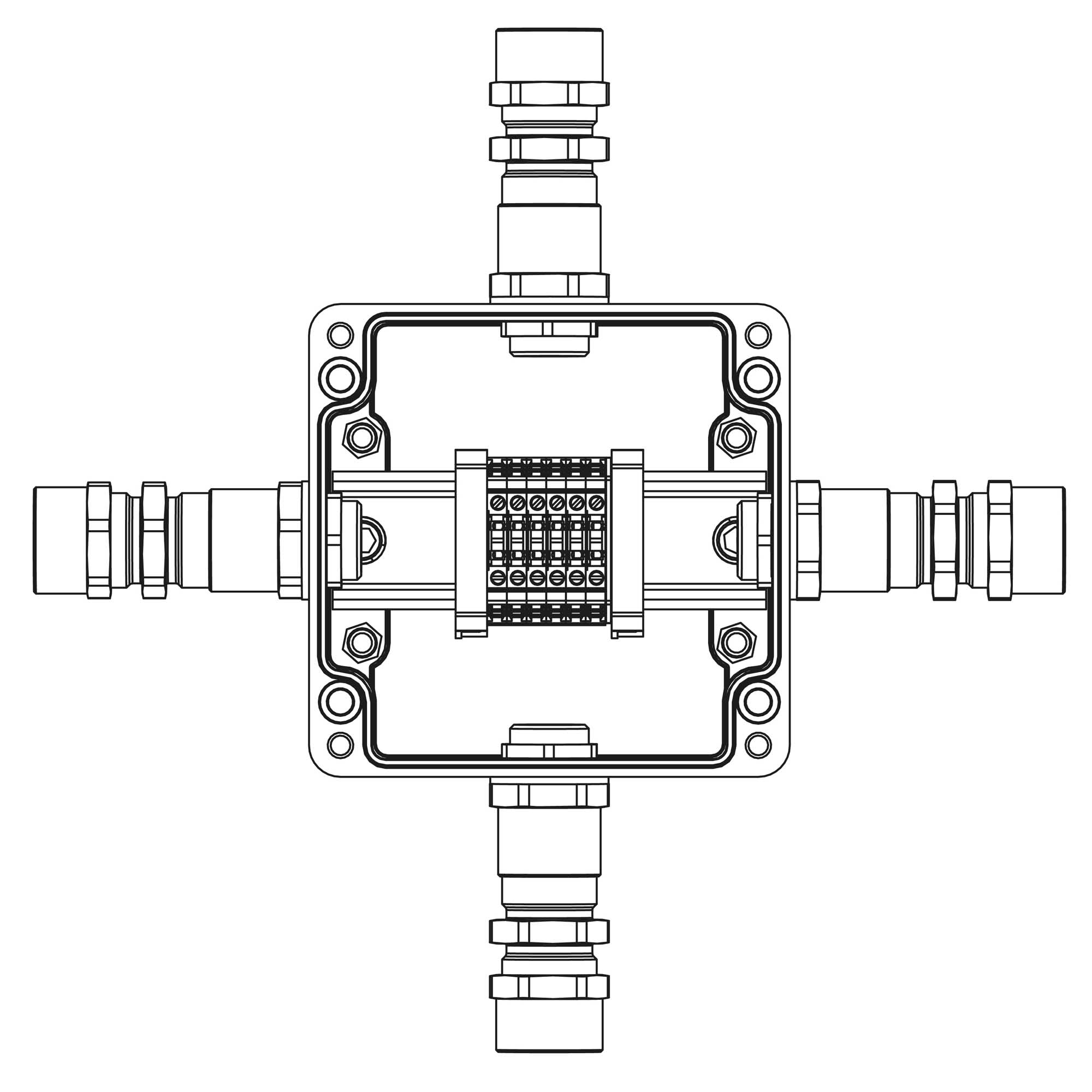

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.2)-1xKA2MHK(A)-1xKA2MHK(B)-1xKA2MHK(C)-1xKA2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ

Код: 1231.031.22.1226

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.2)-1xKA2MHK(A)-1xKA2MHK(B)-1xKA2MHK(C)-1xKA2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ

Код: 1231.031.22.1226
Вес, кг: 4,000
Объем, м3: 0,01020
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
  • Задать вопрос
Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.2)-1xKA2MHK(A)-1xKA2MHK(B)-1xKA2MHK(C)-1xKA2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ Un=500 В, In=24 А Взрывозащищенная клеммная коробка GRP 120x120x90мм 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Температурный режим Т5 40°C Кольца заземления Количество клемм: CBC.2 6 шт. Ток А Вводы Сторона А: Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68 1 шт. Сторона B: Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68 1 шт. Сторона C: Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68 1 шт. Сторона D: Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ20х1,5 d:5,8-12мм D:9-17мм. Никелированная латунь IP66/IP68 1 шт.
Подробнее
Способ монтажа Открытой установки
Материал Пластик
Взрывобезопасное исполнение Да
Ударопрочность по стандарту EN 50102 IK07
Крепление крышки Винтовое
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 1, 2
Для взрывоопасной зоны по пыли (Ex) 21, 22
Номинальное сечение клемм 2,5 кв.мм
Тип клемм Винтовые
Количество 6 шт. x CBC.2 (серый)
Кабельные ввод под: Бронированный кабель
Серия KA
Сторона установки: A 1 шт. внешний D: 9-17 мм / внутренний x d: 5,8-12 мм
Сторона установки: B 1 шт. внешний D: 9-17 мм / внутренний x d: 5,8-12 мм
Сторона установки: C 1 шт. внешний D: 9-17 мм / внутренний x d: 5,8-12 мм
Сторона установки: D 1 шт. внешний D: 9-17 мм / внутренний x d: 5,8-12 мм
Материал Полиэстер армированный стекловолокном
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры 120x120x90 мм
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Под бронированный кабель
KA
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
1 X 5,8-12
GRP
2,5
Винтовые
12xCBC.2
Под бронированный кабель
KA
1 X 17,8-25
1 X 11,8-18
1 X 17,8-25
1 X 11,8-18
GRP
2,5
Винтовые
6xCBC.2
Под бронированный кабель
KA
2 X 5,8-12
-
1 X 5,8-12
-
Алюминиевый сплав
2,5
Винтовые
12xCBC.2
Под бронированный кабель
KA
2 X 5,8-12
-
2 X 5,8-12
-
Алюминиевый сплав
4
Винтовые
16xCBC.4
Под бронированный кабель
KA
2 X 5,8-12
-
2 X 5,8-12
-
GRP
4
Винтовые
12xCBC.2
Под бронированный кабель
ADS
2 X 10,5-18
1 X 10,5-18
2 X 10,5-18
1 X 10,5-18
GRP
