Взрывозащищенная клеммная коробка из полиэстера TBE-P-04-(25xHMM.2)-2xANP22BMB(A)-3xANP22BMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ/ШЗ
Код:
1231.041.19.01B
Взрывозащищенная клеммная коробка из полиэстера TBE-P-04-(25xHMM.2)-2xANP22BMB(A)-3xANP22BMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/КЗ/ШЗ
Код:
1231.041.19.01B
Выведено из ассортимента
Вес, кг: | 3,040 |
Объем, м3: |
0,01465
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
TBE-P-04-(25xHMM.2)-2x6018ANP22BKM2SB(A)-3x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66/ШЗ/КЗ
Un=500 В, In=24 А

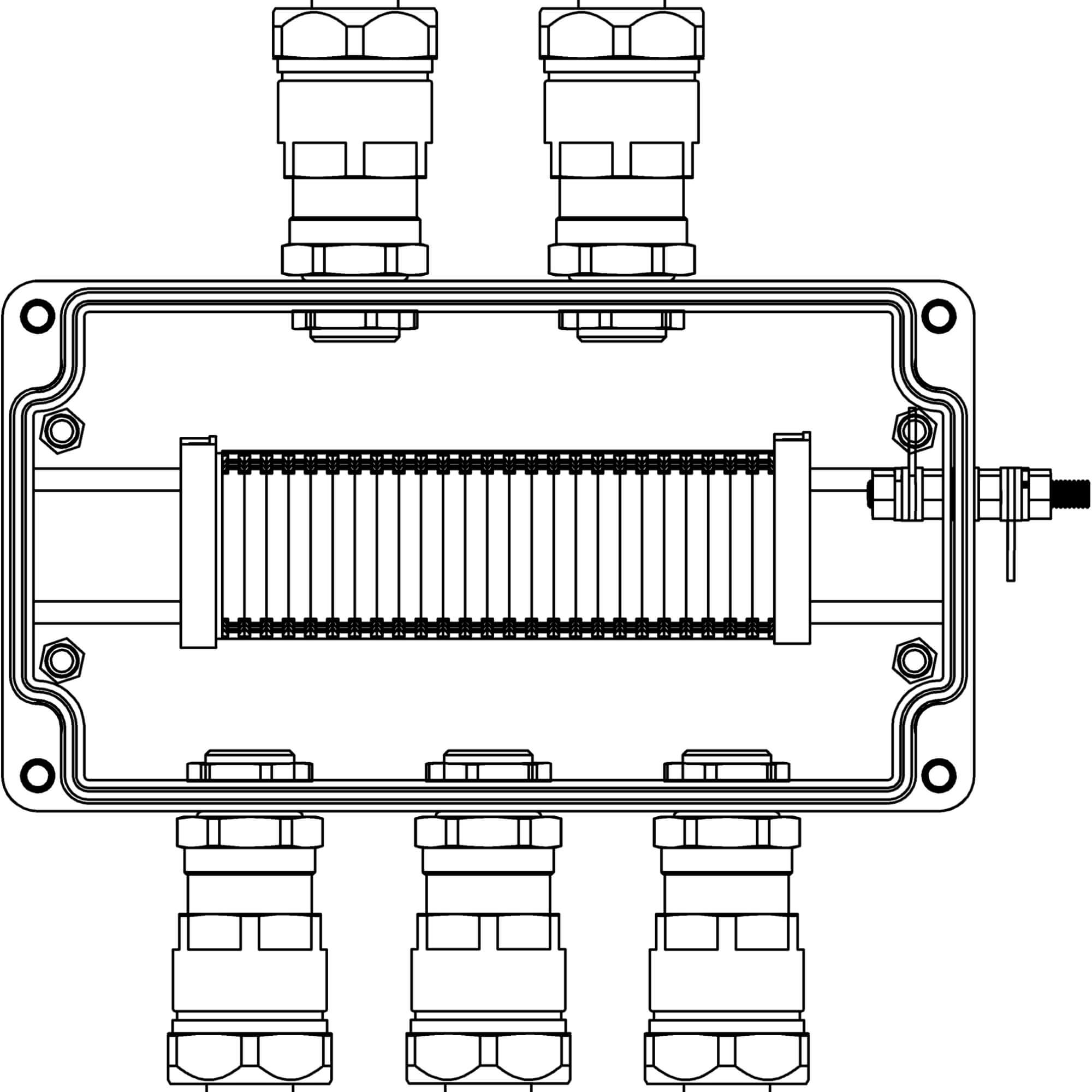

Взрывозащищенная клеммная коробка GRP 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Зажим заземления
Количество клемм:
HMM.2GR(Ex) 25 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 3шт.
Подробнее
Un=500 В, In=24 А
Взрывозащищенная клеммная коробка GRP 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Кольца заземления
Зажим заземления
Количество клемм:
HMM.2GR(Ex) 25 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 3шт.
Взрывобезопасное исполнение | Да |
Степень защиты (IP) | IP66 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Ударопрочность по стандарту EN 50102 | IK07 |
Способ монтажа | Открытой установки |
Материал | Пластик |
Крепление крышки | Винтовое |
Номинальное сечение клемм | 2,5 кв.мм |
Тип клемм | Пружинные |
Количество | 25 шт. x HMM.2 (Серый) |
Кабельные ввод под: | Небронированный кабель в металлорукаве COSMEC |
Серия | ANP |
Номинальный диаметр металлорукава | DN20 - диаметр кабеля до 15 мм |
Сторона установки: A | 2 шт. x внешний D: 8-13 мм |
Материал | Полиэстер армированный стекловолокном |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | e;t |
Геометрические размеры | 220x120x90 мм |
Сторона установки: C | 3 шт. x внешний D: 8-13 мм |
Таблица подбора
Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Номинальный диаметр металлорукава, мм | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
---|---|---|---|---|---|---|---|---|---|---|---|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13 |
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
GRP
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
2,5
|
Пружинные |
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
GRP
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
1 X 8-13
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
1 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
2,5
|
Винтовые
|
2xCBC.2-2xCBC.2 (i)-2xTEO.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
Алюминиевый сплав
|
|
2,5
|
Пружинные
|
25xHMM.2
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
3 X 8-13
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
GRP
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4 |
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 8-13
|
-
|
1 X 8-13
|
-
|
GRP
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN26
|
2 X 10,5-18
|
-
|
1 X 10,5-18
|
-
|
Алюминиевый сплав
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для небронированного кабеля в металлорукаве COSMEC
|
ANP |
DN20
|
2 X 10,5-18
|
-
|
1 X 10,5-18 |
-
|
Алюминиевый сплав
|
