TBE-A-14 - (25xHMM.2) - 2x6018ANP22BKM2SB(A) - 3x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.141.20.01J
TBE-A-14 - (25xHMM.2) - 2x6018ANP22BKM2SB(A) - 3x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вес, кг: 3,460
Объем, м3: 0,01426
?
  • Задать вопрос
TBE-A-14-(25xHMM.2)-2x6018ANP22BKM2SB(A)-3x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

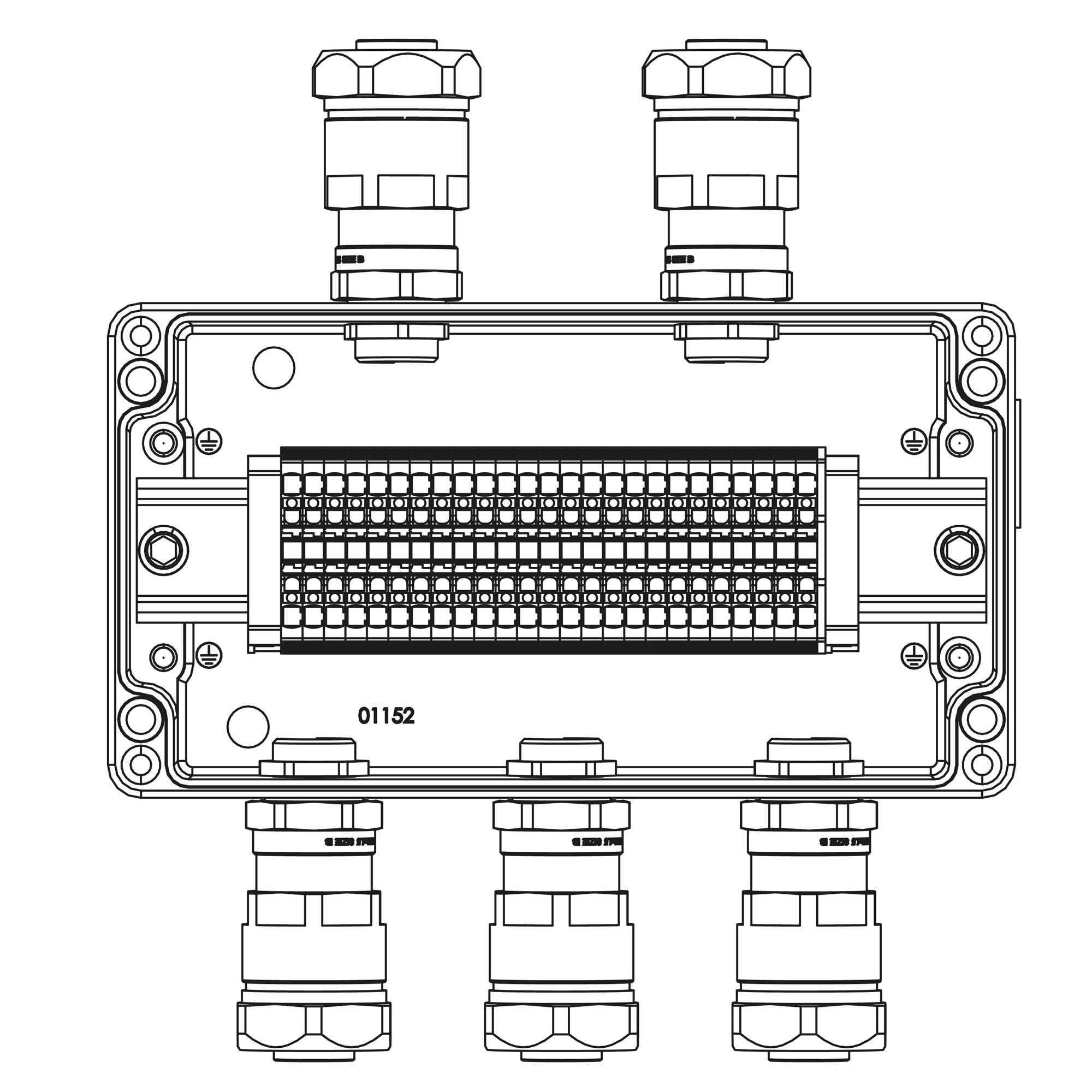

Взрывозащищенная клеммная коробка из алюминия 220x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
HMM.2 25 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 3 шт.
Подробнее
Взрывобезопасное исполнение Да
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 0, 1, 2
Для взрывоопасной зоны по пыли (Ex) 20, 21, 22
Ударопрочность по стандарту EN 50102 IK07
Номинальное сечение клемм кв.мм 2.5
Тип клемм Пружинные
Количество, шт. 25xHMM.2
Кабельные ввод под: Для небронированного кабеля в металлорукаве COSMEC
Серия ANP
Номинальный диаметр металлорукава, мм DN20
Сторона установки: A, мм 2 X 8-13
Сторона установки: C, мм 3 X 8-13
Материал Алюминиевый сплав
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры, мм 220x120x90
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Номинальный диаметр металлорукава, мм Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
GRP
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
Алюминиевый сплав
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
