Вертикальная лестница 1000, L 3м, горячий цинк
Вертикальная лестница 1000, L 3м, горячий цинк
Код:
UVC300HDZ
Задать вопрос
Скачать страницу из каталога
?
Тяжелые лотки лестничного типа используются для прокладки кабелей на длинных пролетах, например, на промышленных объектах, на верфях и в портах, в производственно-складских помещениях. Лестничный лоток состоит из двух перфорированных лонжеронов, соединенных поперечными траверсами. Такая конструкция обеспечивает высокую несущую способность даже на пролетах длиной до 9 метров, сейсмостойкость и простой доступ к кабелю. Кроме того, элементы, входящие в систему тяжелых лестничных лотков позволяют строить сложные трассы с многочисленными поворотами. Специальный аксессуары обеспечивают плавный изгиб и предотвращают риск повреждения кабеля при прокладке. Лоток применяется для вертикальной прокладки кабеля.
Лотки серии "U5 Combitech" имеют свидетельства Российского морского регистра судоходства и соответствуют требованиям ГОСТ 30546.1-98 по сейсмоустойчивости. Толщина металла лонжерона – 2 мм, ширина - 1000 мм, длина лотка - 3000 мм.
Исполнение лотка "Горячий цинк" позволяет эксплуатировать кабельную трассу в условиях агрессивной среды и повышенной влажности.
Подробнее
Карточка товара
Характеристики

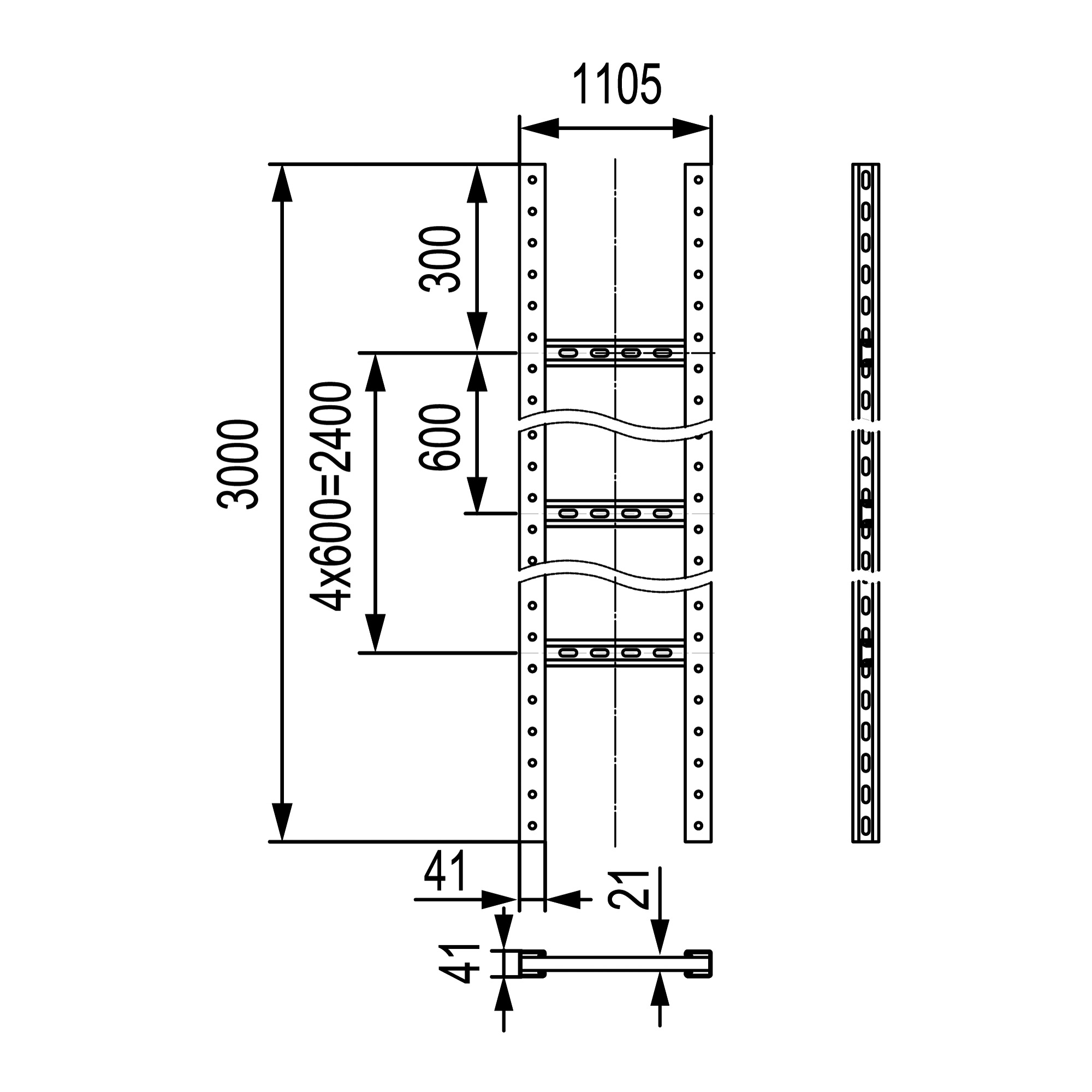

Чертежи
Сертификаты
Каталоги
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Расстояние между перекладинами , мм
600
Тип боковой стенки
Профиль (открытый)
Защитное покрытие поверхности
Горячее цинкование
Тип ступени
Перфорированный профиль
Перфорированная боковая стенка
Да
Вид/марка материала
Прочее
Длина, мм
3000
Материал
Сталь
Ширина лестничного лотка , мм
1000
Высота лестничного лотка , мм
41
Нержавеющая сталь травлёная
Нет
Тип продукции
Прямые элементы
Ширина
1000 мм
