Крышка на Т-ответвитель 400
Код: UKT604
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вес, кг: | 12,400 |
Объем, м3: |
0,03890
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Входящие в состав системы "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на Т-образный ответвитель предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь аксессуара. Применяется при горизонтальной прокладке трассы. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется.
Эта крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, ширина - 400 мм. Крышка закрепляется винтовым методом с помощью гайки М6 (код СМ100600) и болта М6х10 (код СМ010610).
Подробнее
Эта крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, ширина - 400 мм. Крышка закрепляется винтовым методом с помощью гайки М6 (код СМ100600) и болта М6х10 (код СМ010610).
Цвет | Светло-серый |
Ширина, мм | 400 |
Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
Вид/марка материала | Сталь |
Материал | Сталь |
Тип крепления | Привинчивание |
Подходит для лестничного лотка | Да |
Подходит для (листового) кабельного лотка | Да |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Нет |
Тип продукции | Крышки для системных аксессуаров |
Тип аксессуара | Крышка на ответвитель Т-образный горизонтальный |
Ширина | 400 мм |
Материал | Cталь, оцинкованная по методу Сендзимира |

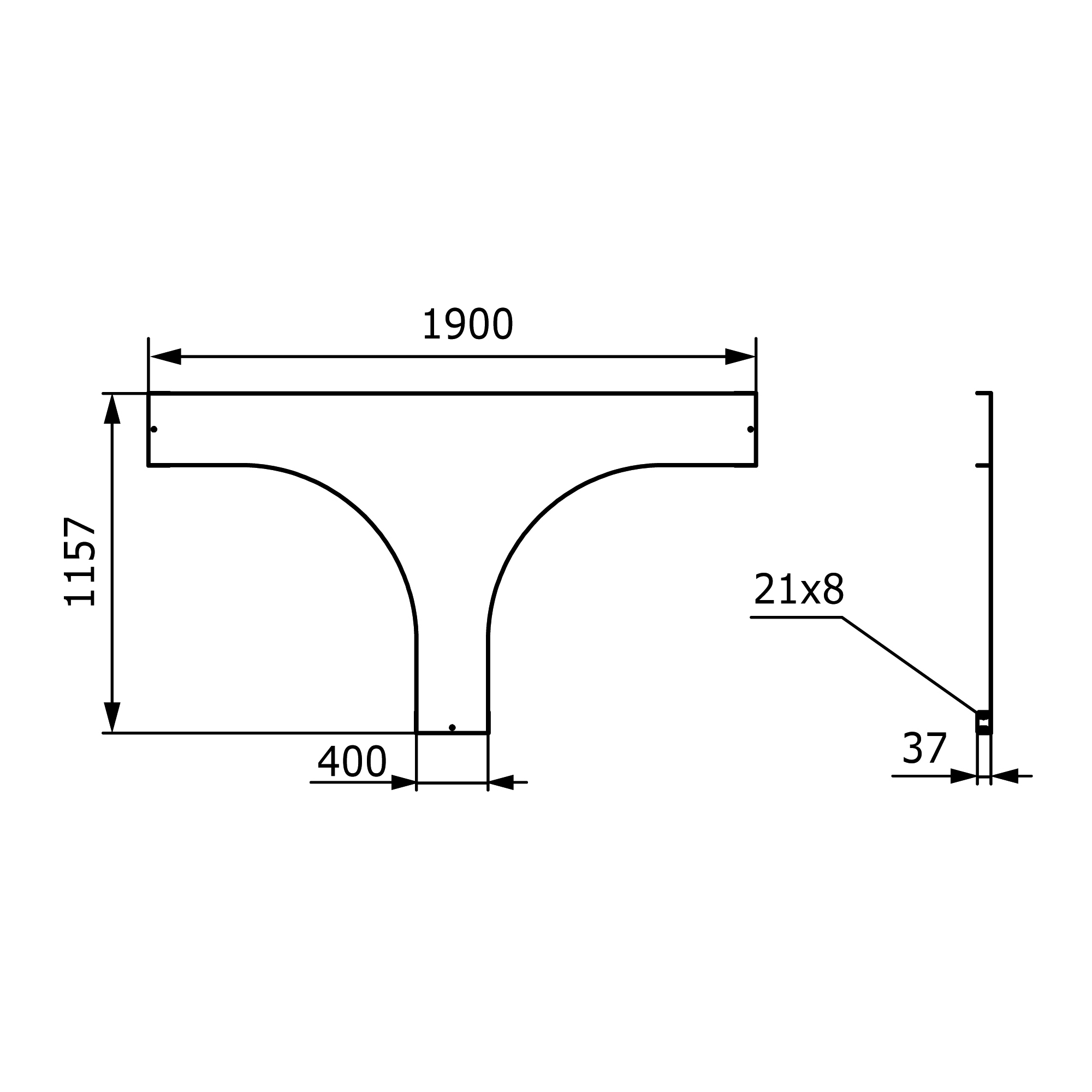

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | STEP | Renga | Intergraph | AVEVA |
---|---|---|---|---|---|---|---|---|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
