Донная вставка 800

Код: UDM308

Вес, кг:	4,950
Объем, м³:	0,00080 ?

Тип упаковки:

Кол-во в упаковке: 3

Ед. изм: м

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

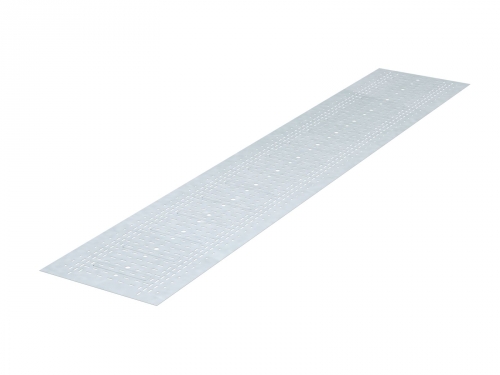

В системе "U5 Combitech" донная вставка применяется для защиты кабеля от повреждений. Использование вставки также исключает провисание кабеля и риск его повреждения в процессе прокладки и эксплуатации трассы.

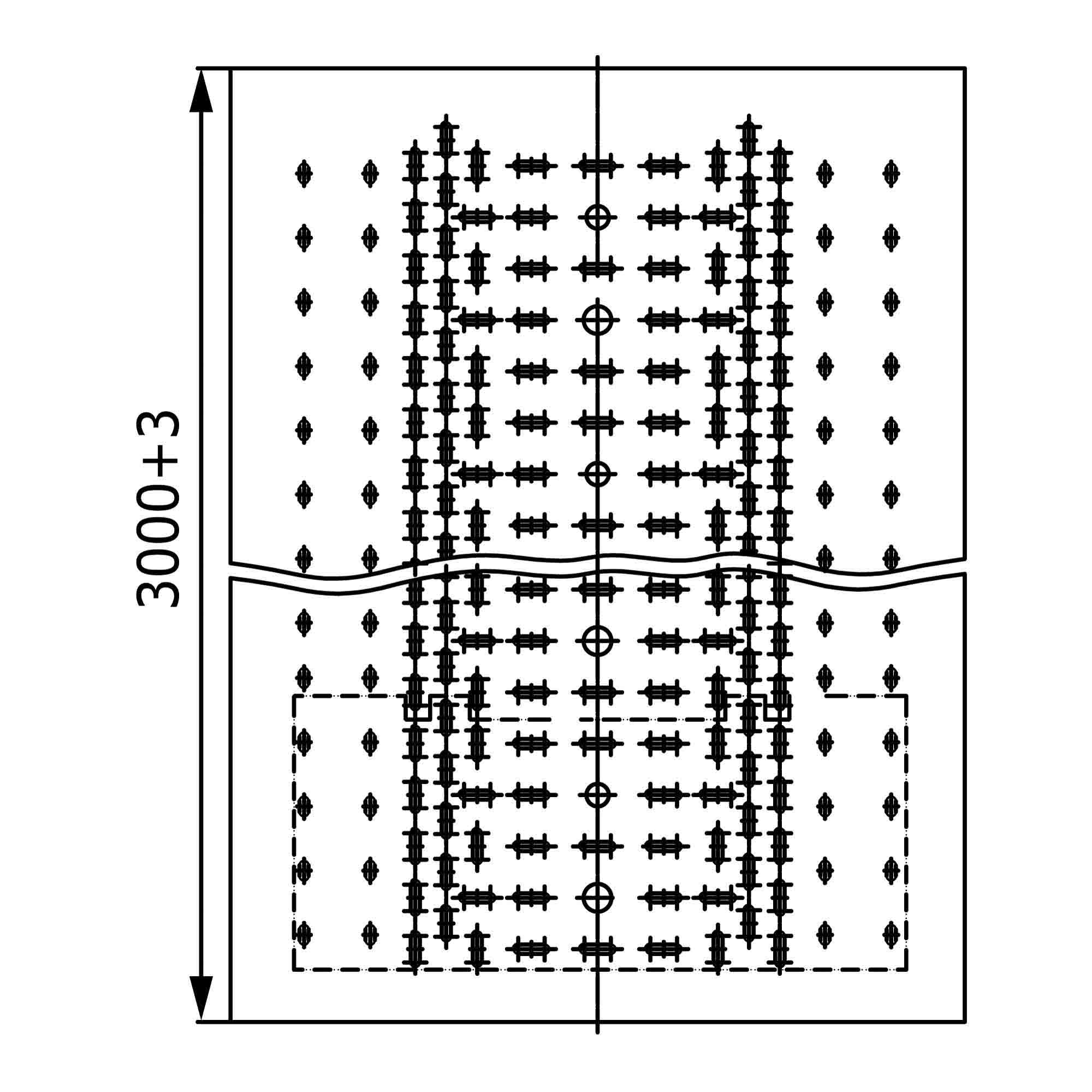

Донная вставки имеет длину 3000 мм и ширину 800 мм. Она изготовлена из листовой стали толщиной 1 мм с покрытием, устойчивым к коррозии. Для монтажа аксессуара используются крепежные элементы: гайка М6 (код СМ100600), болт М6х16 (код СМ010616).

Подробнее

Цвет	Светло-серый
Перфорированный (-ая)	Нет
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Сталь
Длина, мм	3000

Материал	Сталь
Ширина лестничного лотка, мм	800
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да

Тип продукции	Аксессуары лестничных лотков
Тип аксессуара	Донная вставка
Толщина	1.0 мм

Материал	Сталь оцинкованная по методу Сендзимира
Ширина	800 мм

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	STEP	Renga	Intergraph	AVEVA
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Тяжелые лотки - "U5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Тяжелые лотки - "U5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Тяжелые лотки - "U5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech					ZIP 73.45 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"						ZIP 4.53 МБ
Тяжелые лотки - "U5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"							ZIP 1014.48 МБ
