Угол лестничный 45 градусов 100x400

Код: ULC614

Задать вопрос

Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм.

Подробнее

Ширина, мм	693
Длина, мм	991
Климатическое исполнение	У2, ХЛ2, УХЛ2, ОМ2

Радиус изгиба, мм	600
Толщина лонжерона, мм	1.5

Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Отклонение (угол)	45°
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Прочее
Материал	Сталь

Внутр. радиус, мм	600
Ширина лестничного лотка, мм	400
Высота лестничного лотка (боковой стенки), мм	100
Изменение направления	Горизонтальн.
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Да
Тип бокового профиля	Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

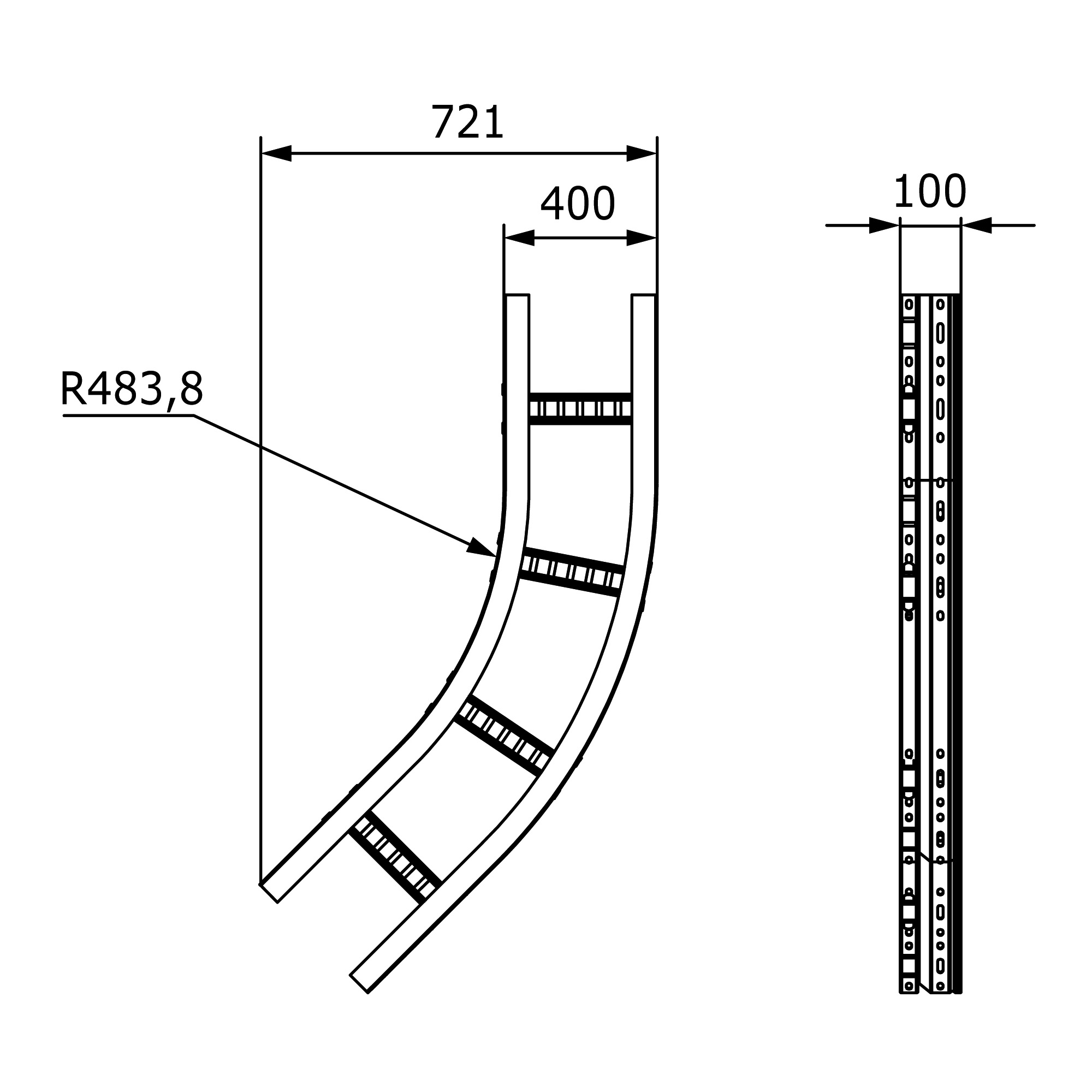

Чертежи

Серия	Название	Autodesk Revit	STEP	Intergraph	DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"		ZIP 70.34 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"			RAR 5.28 MB
"U5 Combitech" - тяжелые лотки	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 19.21 MB

Сертификаты

Название	Документ
U5 Combitech - Свидетельство об одобрении Российским морским регистром судоходства на тяжелые лотки	PDF 661.15 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
U5 Combitech Сертификат соответствия на тяжелые лотки	PDF 583.00 kB
