Угол лестничный 45 градусов 100x200

Код: ULC612
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 200 мм.
Подробнее
Ширина, мм 493
Длина, мм 849
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Отклонение (угол) 45°
Тип ступени Перфорированный профиль
Перфорированная боковая стенка Да
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 600
Ширина лестничного лотка, мм 200
Высота лестничного лотка (боковой стенки), мм 100
Изменение направления Горизонтальн.
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

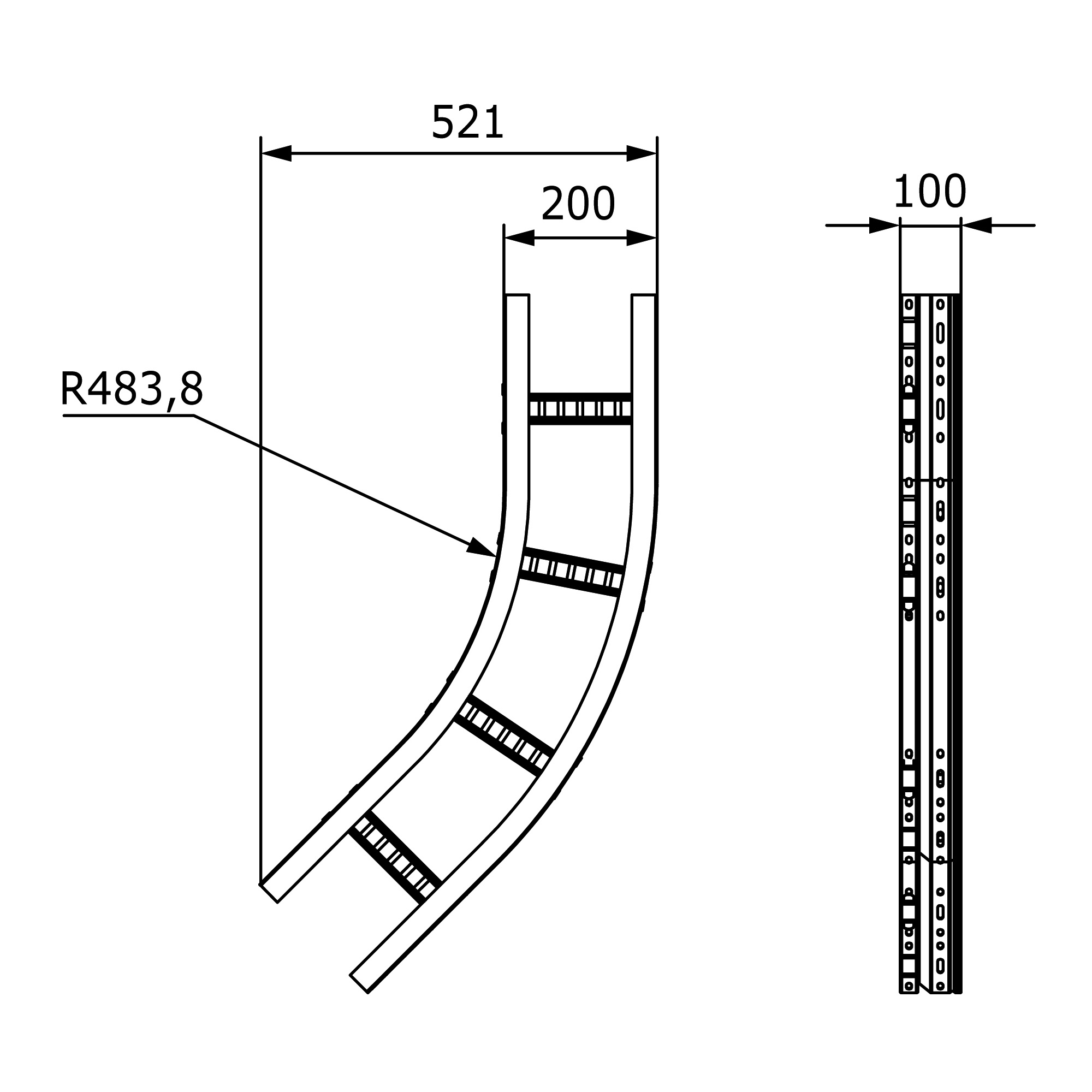

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
