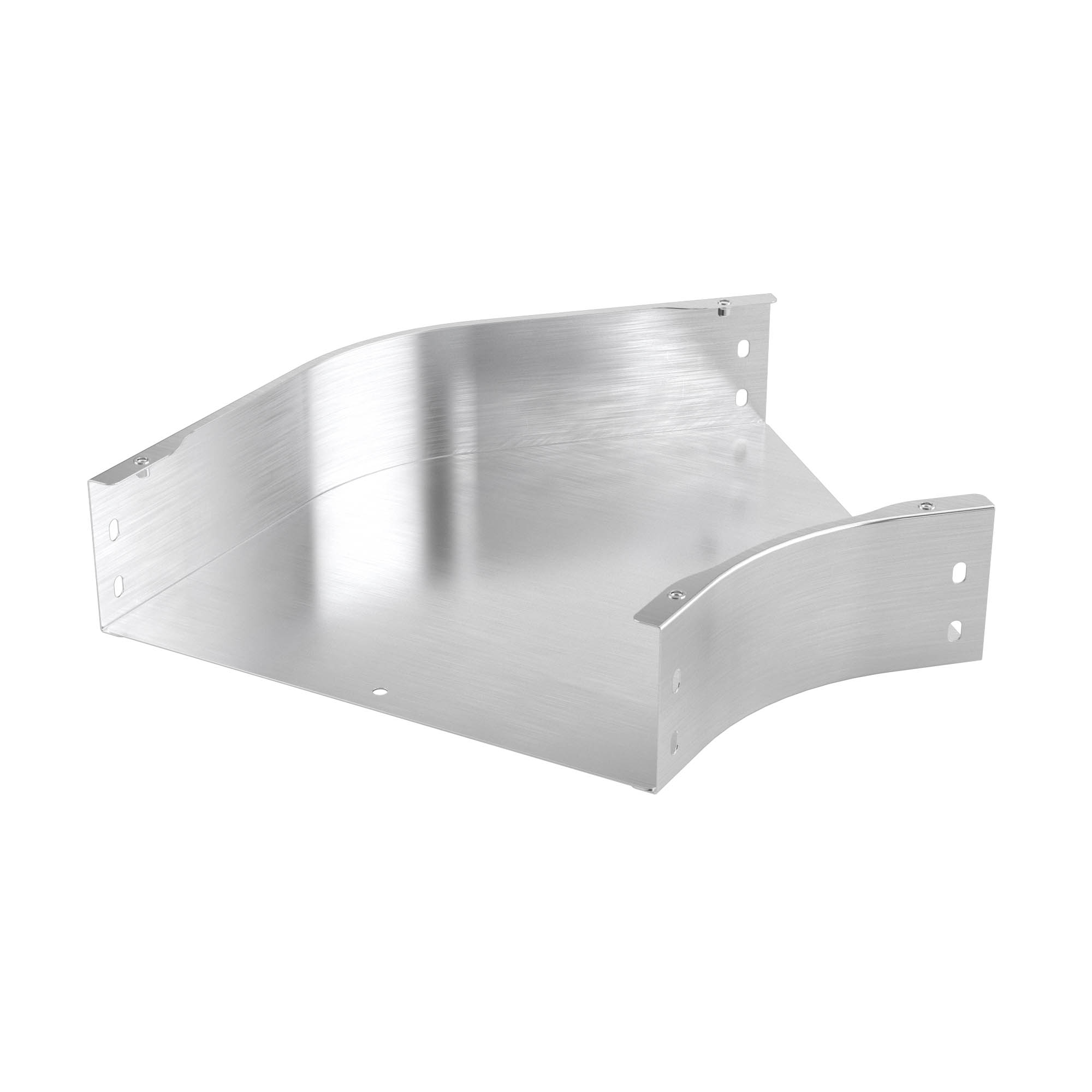

Угол горизонтальный 45 градусов 80х100, 1,5 мм, алюминий, в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа
Код: ASCM810K
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
Угол горизонтальный 45° обеспечивает поворот трассы в горизонтальной плоскости под углом 45°. Аксессуары из алюминиевого сплава применяются при прокладке кабеля на объектах с повышенным воздействием агрессивных сред. Использование решений из алюминия позволяет значительно снизить общий вес кабельной трассы. Угол применяется с алюминиевыми лотками линейки "S5 Combitech" с высотой борта 80 мм и шириной основания 100 мм. Толщина металла - 1,5 мм. Аксессуар поставляется в комплекте со всеми необходимыми для монтажа метизами и крепежными элементами.
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Анодированное покрытие |
| Толщина материала, мм | 1.5 |
| Отклонение (угол) | 45° |
| Вид/марка материала | Алюминий |
| Материал | Алюминий |
| Ширина кабельного лотка, мм | 100 |
| Высота кабельного лотка, мм | 80 |
| НАТО монтажные отверстия | Нет |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол горизонтальный 45 градусов |
| Ширина | 100 мм |
| Высота | 80 мм |
| Материал | Алюминий |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | AVEVA |
|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
