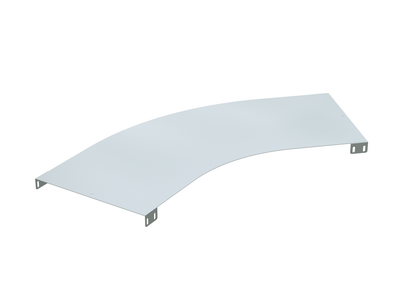

Крышка на угол 45 градусов 1000

Код: UKC600
Входящие в состав системы  "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется.
Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого - 1000 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610).
Подробнее
Цвет Светло-серый
Ширина, мм 1000
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Вид/марка материала Прочее
Материал Сталь
Тип крепления Зажим/фиксатор крышки
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Ширина, мм 1293
Длина, мм 1417
Толщина, мм 1.5
Климатическое исполнение У2, ХЛ2, УХЛ2, ОМ2
Радиус изгиба, мм 600
