Крепление к потолку SSM, цинк-ламельное

Код: BSF2901ZL

Вес, кг:	0,660
Объем, м³:	0,00135 ?

Тип упаковки:

Кол-во в упаковке: 25

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Крепление к потолку BSF-29, применяется в качестве напольной опоры, может крепиться к потолку для организации подвеса трассы, монтаж профилей BPL-29 и ВРМ-29, монтаж консолей серии BBL-40, BBL-50. В основании 4 отверстия под метизы М8. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Модель/исполнение	Монтажное основание
Подходит для:	U-профиль
Защитное покрытие поверхности	Непрерывное гальваническое цинк-алюминиевое покрытие

Материал	Сталь
С винтовыми аксессуарами	Да

Ширина, мм	164
Длина, мм	132
Толщина листовой стали, мм	2,5

Тип изделия	Подвесы и траверсы
Материал	Сталь с цинк-ламельным покрытием

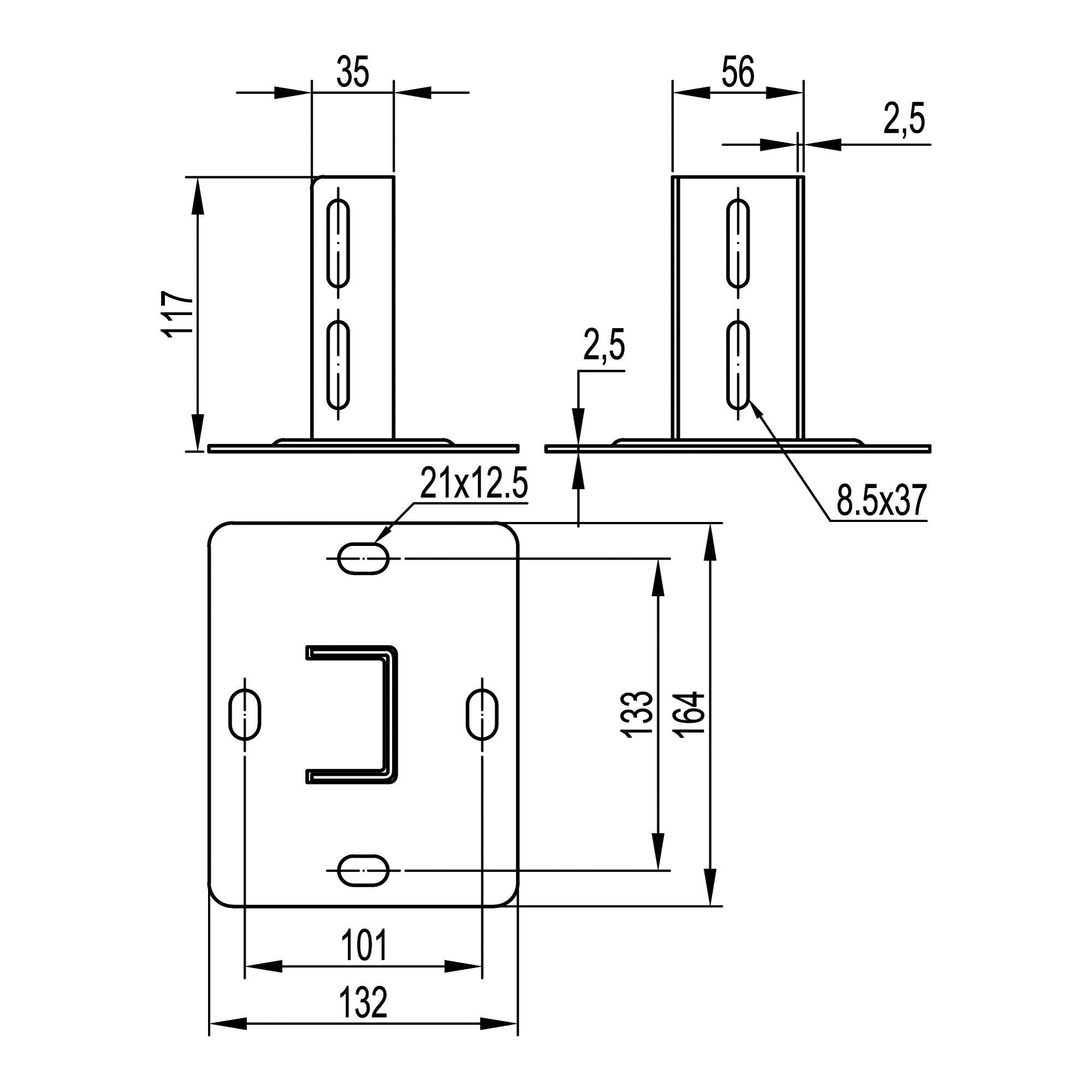

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
