H-образное крепление к вертикальной двутавровой балке, 400 мм, горячеоцинкованное

H-образное крепление к вертикальной двутавровой балке, 400 мм, горячеоцинкованное

Код: BMH4040HDZ

Вес, кг:	2,020
Объем, м³:	0,00960 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Применяется для крепления консолей к вертикальным двутавровым балкам. Крепление имеет С-образный профиль. Применяется с консолями: BBH-60, BBH-70, BBD-21, BBP-21/41. Максимальная ширина балки 300 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Одинарный профиль
Высота, мм	482
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	400
Материал	Сталь
Несущая способность, кН	3430
Тип перфорации	Перфорация с 3-х сторон

Ширина прореза/щели, мм	27
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый
Ширина, мм	41
Вид/ марка материала	Сталь оцинкованная
Форма профиля	С-профиль

Материал	Сталь горячеоцинкованная погружением
Высота, мм	482
Ширина, мм	41

Длина, мм	400
Толщина листовой стали, мм	2,5
Тип изделия	Соединительные элементы

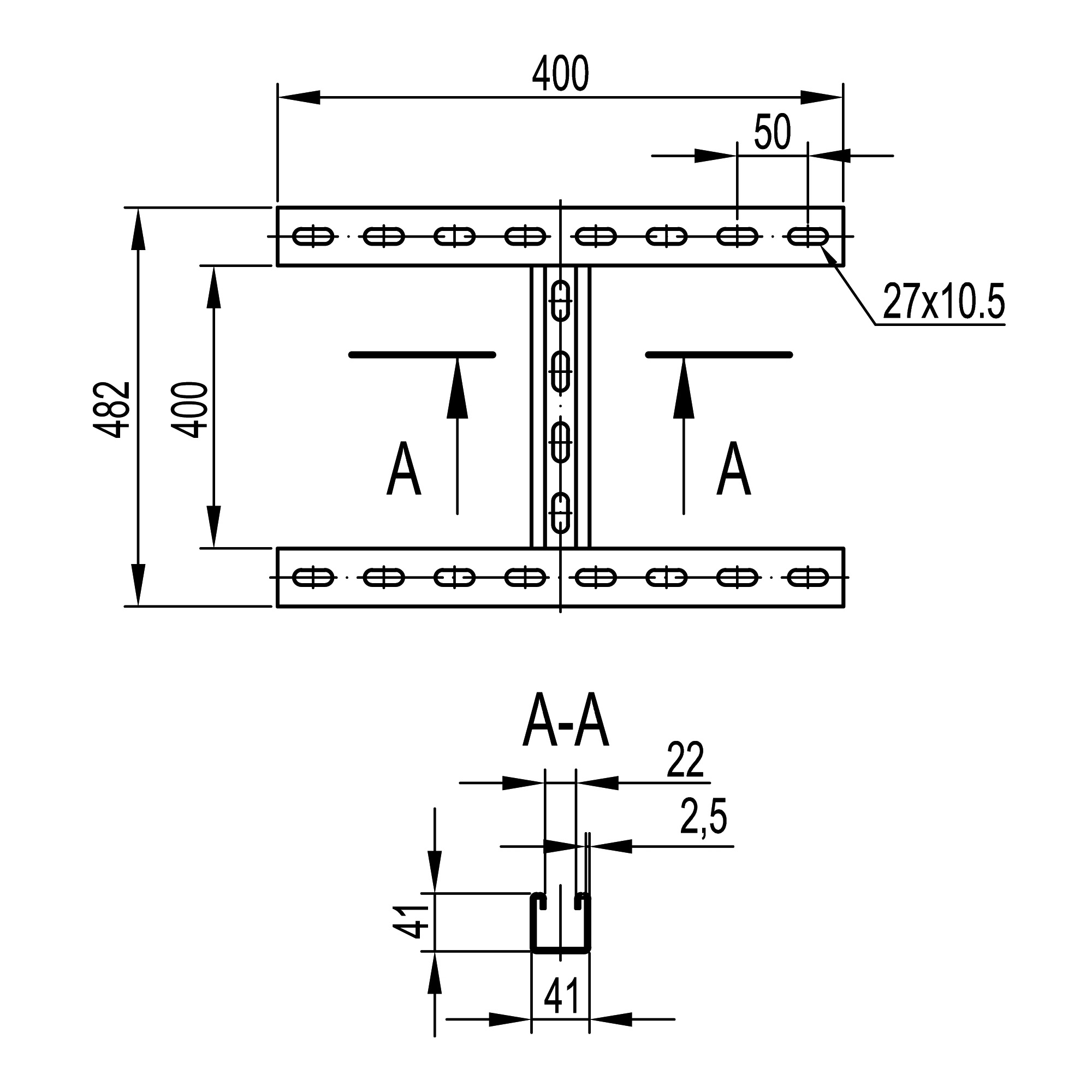

Чертежи
