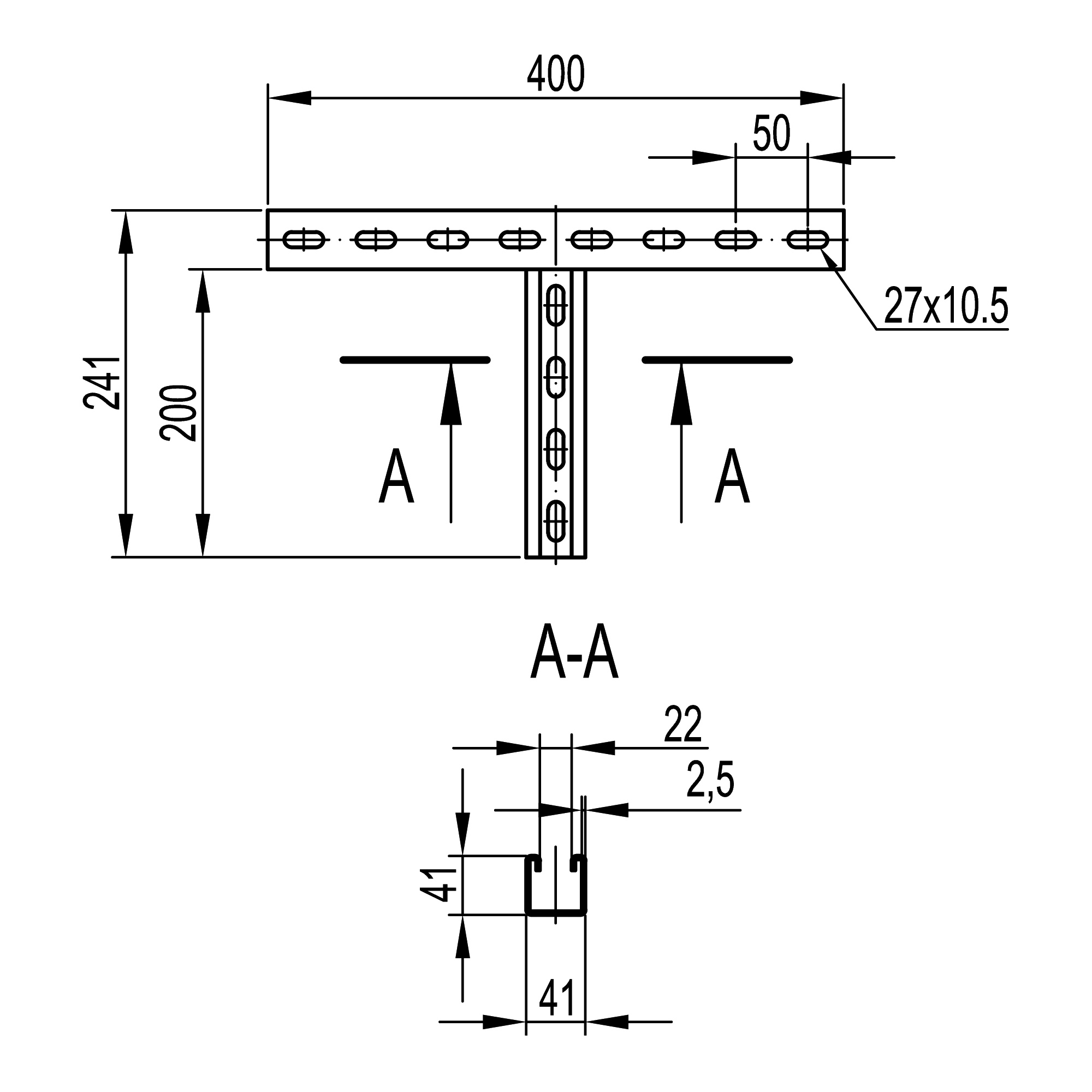

T-образное крепление к вертикальной двутавровой балке, 200 мм, горячеоцинкованное
Код: BMH3020HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 1,610 |
| Объем, м3: |
0,00395
?
|
Применяется для крепления консолей к вертикальным двутавровым балкам. Крепление имеет С-образный профиль. Применяется с консолями: BBH-60, BBH-70, BBD-21, BBP-21/41. Максимальная ширина балки 300 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.
Подробнее
| Модель/исполнение | Простой профиль |
| Высота, мм | 241 |
| Защитное покрытие поверхности | Горячее цинкование |
| Толщина материала, мм | 2.5 |
| С системой зубьев (зубчатым зацеплением) | Нет |
| Длина, мм | 400 |
| Материал | Сталь |
| Несущая способность, кН | 2450 |
| Тип перфорации | Перфорация с 3-х сторон |
| Форма профиля | Т-профиль |
| Ширина прореза/щели, мм | 17 |
| Ширина отверстия, мм | 10.5 |
| Возможность отламывания отрезков | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Материал | Cталь горячеоцинкованная погружением |
| Высота, мм | 241 |
| Ширина, мм | 41 |
| Длина, мм | 400 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Соединительные элементы |
