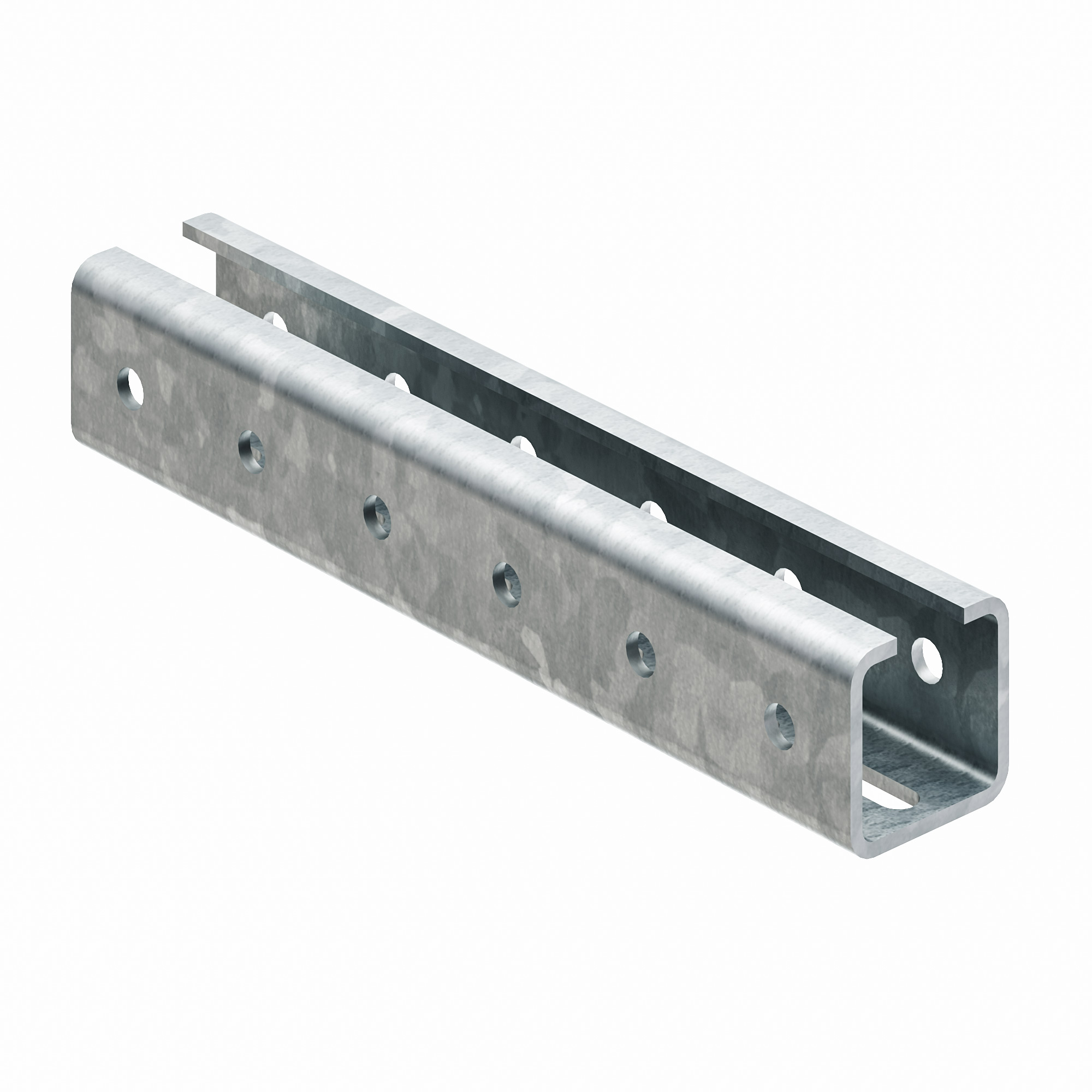

C-профиль 54х51, L1200, толщина 4 мм, горячеоцинкованный

C-профиль 54х51, L1200, толщина 4 мм, горячеоцинкованный

Код: BPM5412HDZ

Вес, кг:	5,820
Объем, м³:	0,00312 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Задать вопрос

Цвет	Светло-серый
Ширина, мм	54
Модель/исполнение	Простой профиль
Высота, мм	51
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	4
С системой зубьев (зубчатым зацеплением)	Нет
Длина, мм	1200

Материал	Сталь
Тип перфорации	Перфорация с 3-х сторон
Форма профиля	С-профиль
Ширина прореза/щели, мм	23
Ширина отверстия, мм	11
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина	1200 мм
Ширина	54,5 мм
Высота	51 мм
Цвет	Светло-серый
Защитное покрытие поверхности	Горячее цинкование
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	С-профиль
Ширина прореза/щели	11 мм
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
