Кабельный держатель для крепления в треугольник, д. 85-110 мм

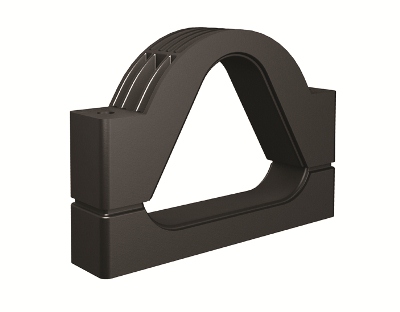

Кабельный держатель для крепления в треугольник, д. 85-110 мм

Код: BHR4011

Вес, кг:	3,260
Объем, м³:	0,00691 ?

Тип упаковки:

Кол-во в упаковке: 5

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Предназначен для фиксации силовых однофазных кабелей на классы напряжения 110-220 В, 500 кВ. Монтаж возможен внутри помещений, либо на открытом воздухе. Изготавливается из высокопрочного армированного полимера. Диаметр кабеля от 85 до 110 мм.

Не содержит (без) галогенов	Да
Макс. количество кабелей	3
Диапазон зажима, мм	85...110
С пластиковым лотком	Нет
С металлическим лотком	Нет

Цвет	Черный
Ширина	53
Высота	296
Длина	330

Материал	Полиамид
Тип изделия	Держатели

Диаметр номинальный

85-110 мм

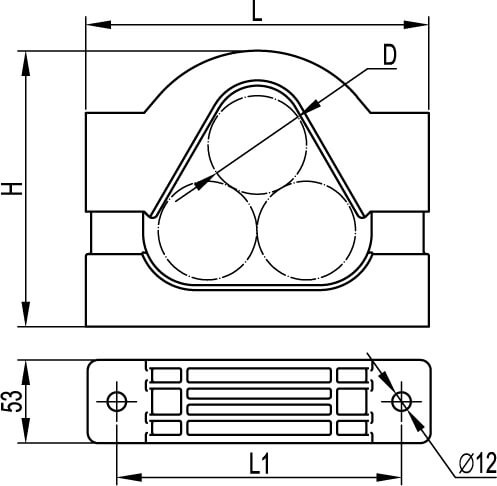

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
