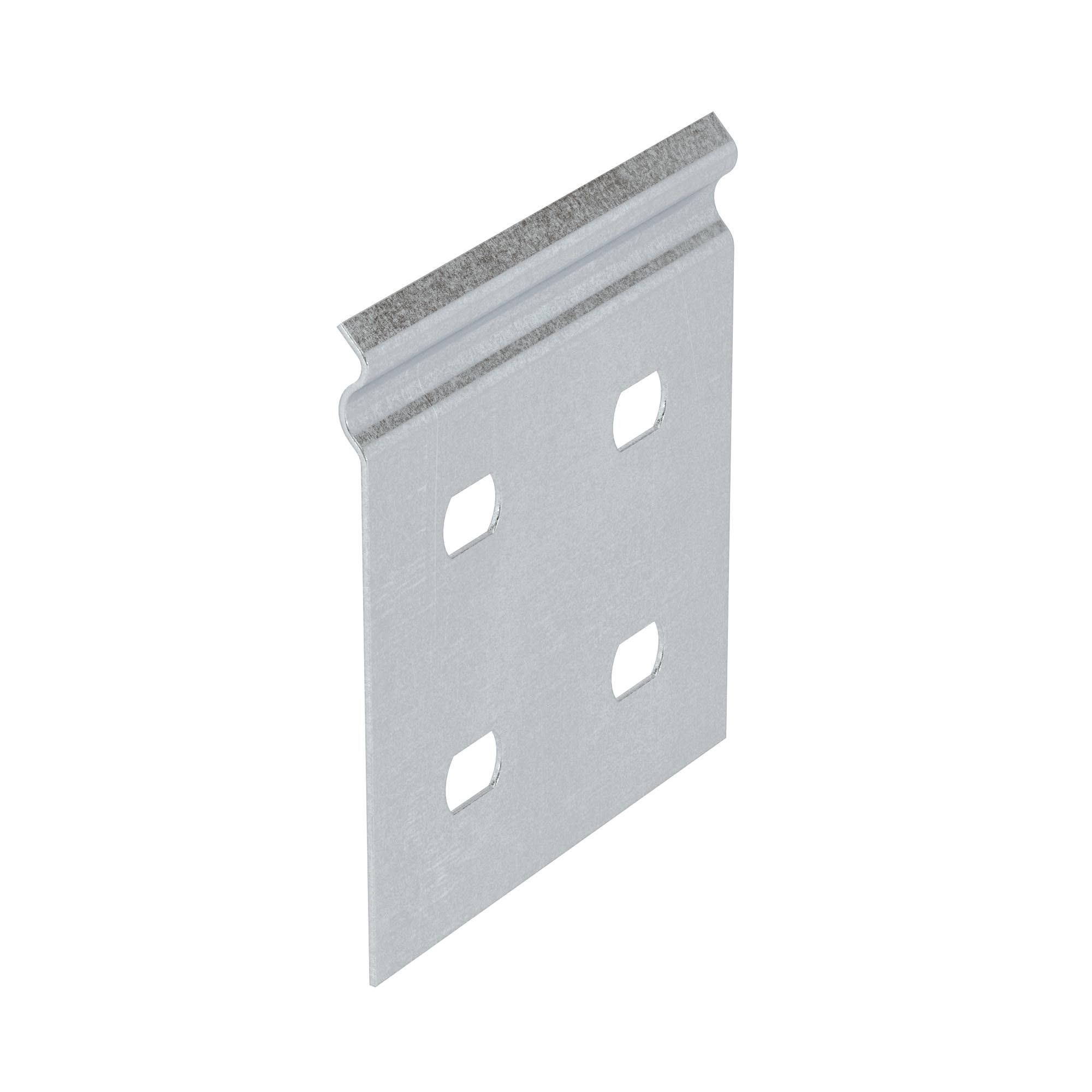

Пластина соединительная GTO H100
Код: 37305
Тип упаковки:
Кол-во в упаковке: 20
Ед. изм: шт
| Вес, кг: | 0,038 |
| Объем, м3: |
0,000009
?
|
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

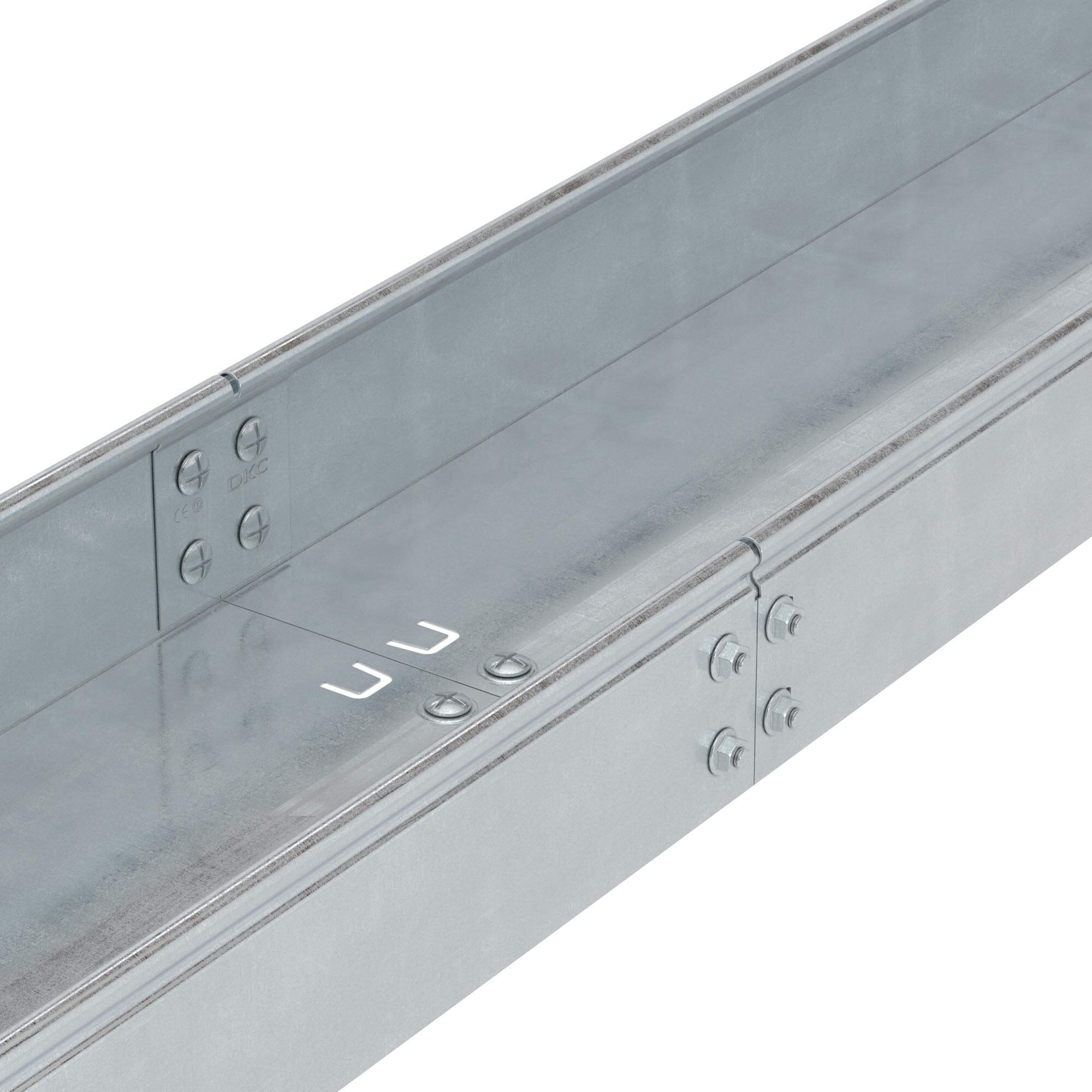

Отличительные особенности системы листовых лотков "S5 Combitech" – высокий уровень защиты кабеля при прокладке и в процессе эксплуатации, а также высокая надежность кабельной трассы. Применение специальных аксессуаров гарантирует простоту монтажа и прочное соединение лотков между собой. Если лотки невозможно соединить методом "мама-папа", они соединяются "стык-в-стык". Для этого применяются соединительные пластины, которые подбираются под высоту лотков.
Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 100 мм.
Подробнее
Соединительные пластины GTO изготавливаются из стали (исполнение - "сталь, оцинкованная по методу Сендзимира"). Они применяются как для объединения сплошных листовых лотков, так и для соединения перфорированных лотков с аксессуарами. Пластина применяется с лотками высотой 100 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Длина, мм | 65 |
| Материал | Сталь |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для лотка высотой, мм | 100 |
| Горизонт.-поворотный/шарнирный | Да |
| Вертикал.-поворотный/шарнирный | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Подходит для лотка шириной, мм | 50...600 |
| Тип соединения | ВинтовойРазъем |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Высота | 100 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
