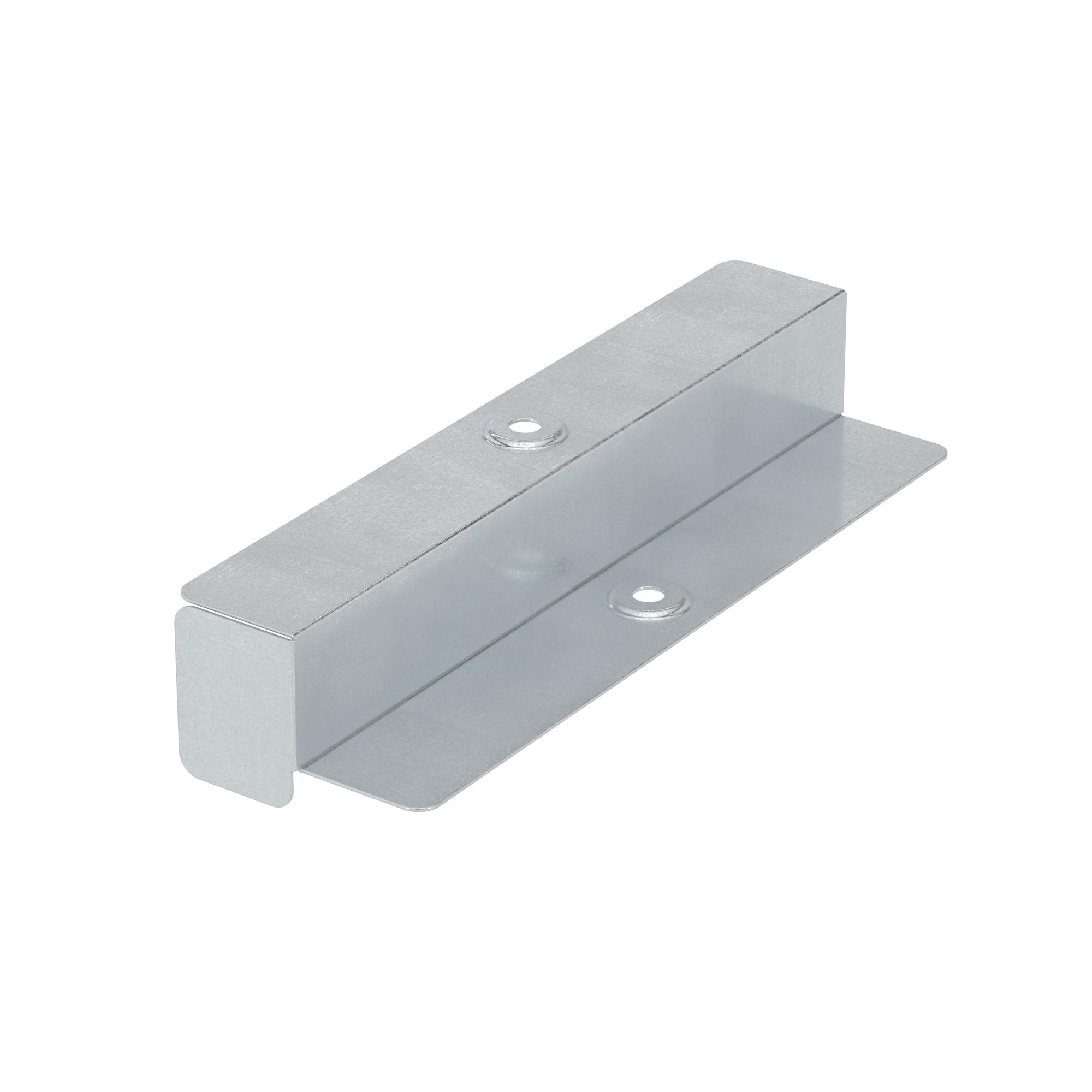

Переходник по высоте Н 100-Н 50, осн.150 мм
Код: 36549
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,140 |
| Объем, м3: |
0,00042
?
|
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС стремится к тому, чтобы ассортимент продукции компании покрывал все потребности заказчика и позволял устранять любые затруднения, возникающие при монтаже. При применении лотков разной высоты возникает проблема сохранения контура заземления. Решить ее позволяет переходник RB, специально разработанный для того, чтобы сохранять непрерывное заземление при изменении высоты кабельной трассы.

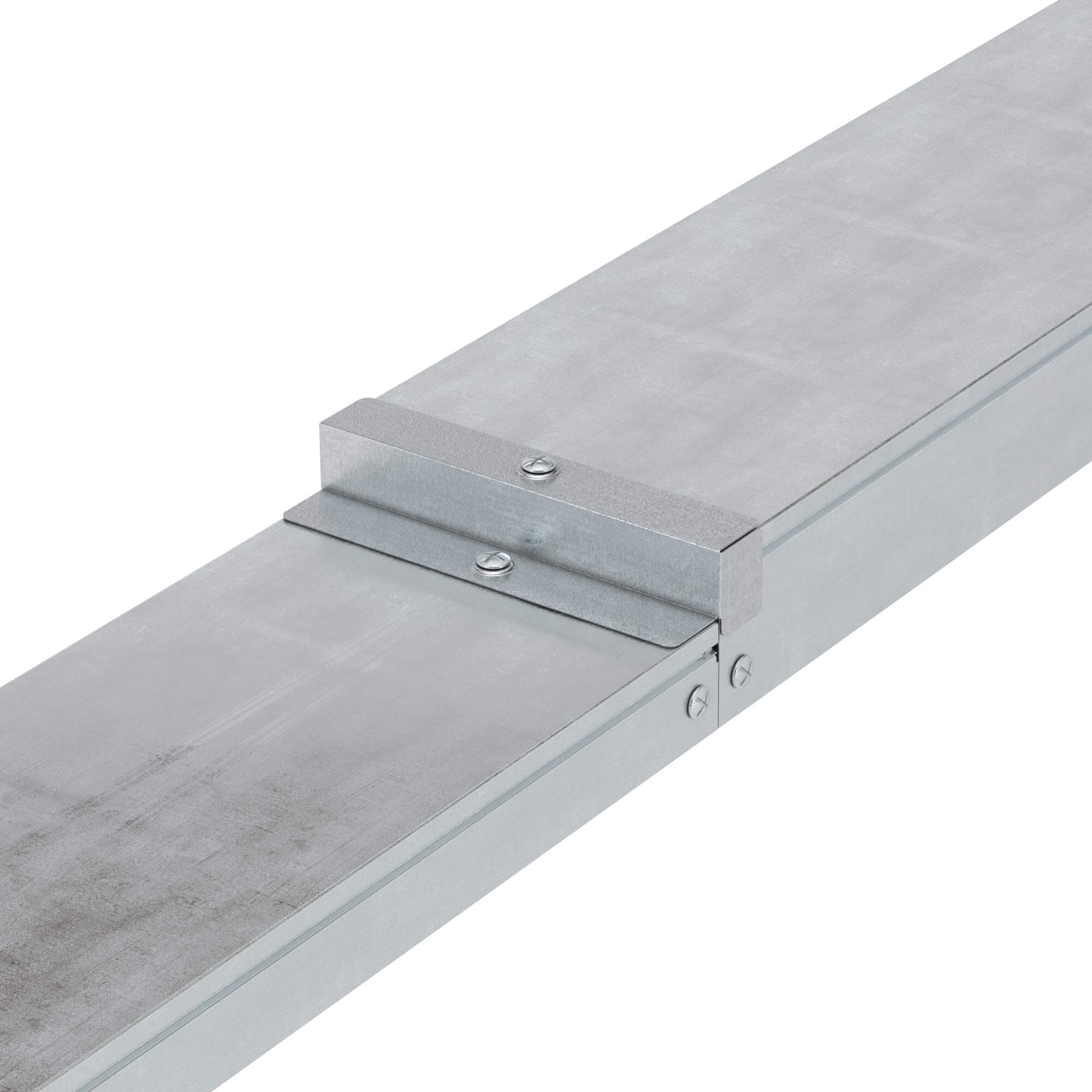

Переходник применяется для лотков с крышкой, переход осуществляется с высоты 100 мм на высоту 50 мм. Ширина лотка – 150 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
Подробнее
Переходник применяется для лотков с крышкой, переход осуществляется с высоты 100 мм на высоту 50 мм. Ширина лотка – 150 мм. Исполнение – "сталь, оцинкованная по методу Сендзимира".
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Конструктивное исполнение | Симметричная редукция |
| Ширина (большая), мм | 150 |
| Ширина (уменьшения), мм | 150 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 100 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Переходник по высоте |
| Ширина | 150 мм |
| Высота | 100 мм |

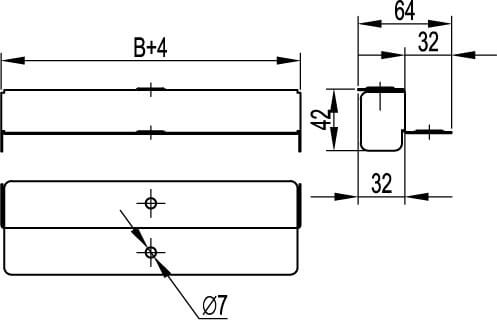

Чертежи
