Перегородка SEP L3000 H80
Код:
36500
Перегородка SEP L3000 H80
Код:
36500
| Вес, кг: | 0,700 |
| Объем, м3: |
0,00080
?
|
Тип упаковки:
Кол-во в упаковке: 36
Ед. изм: м

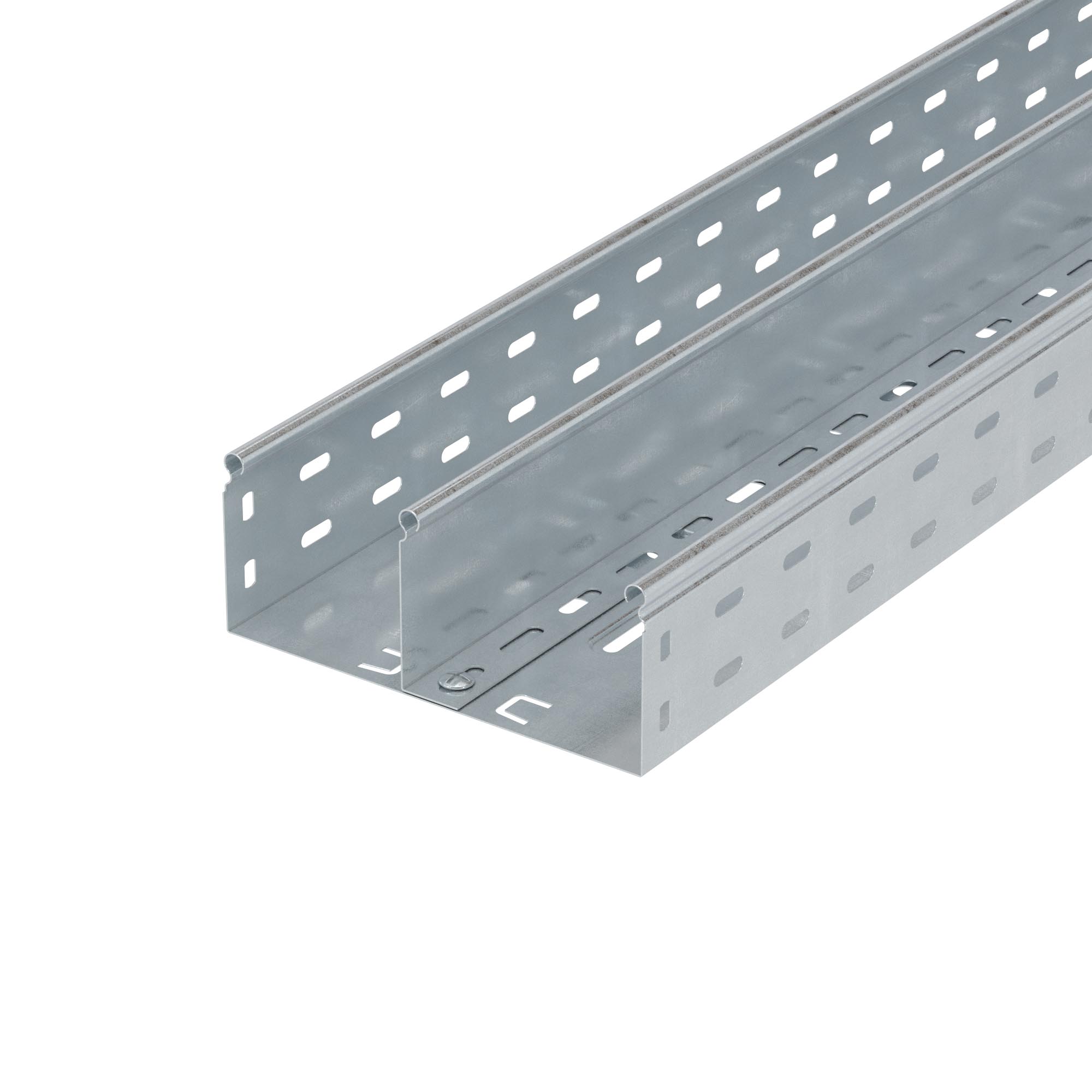

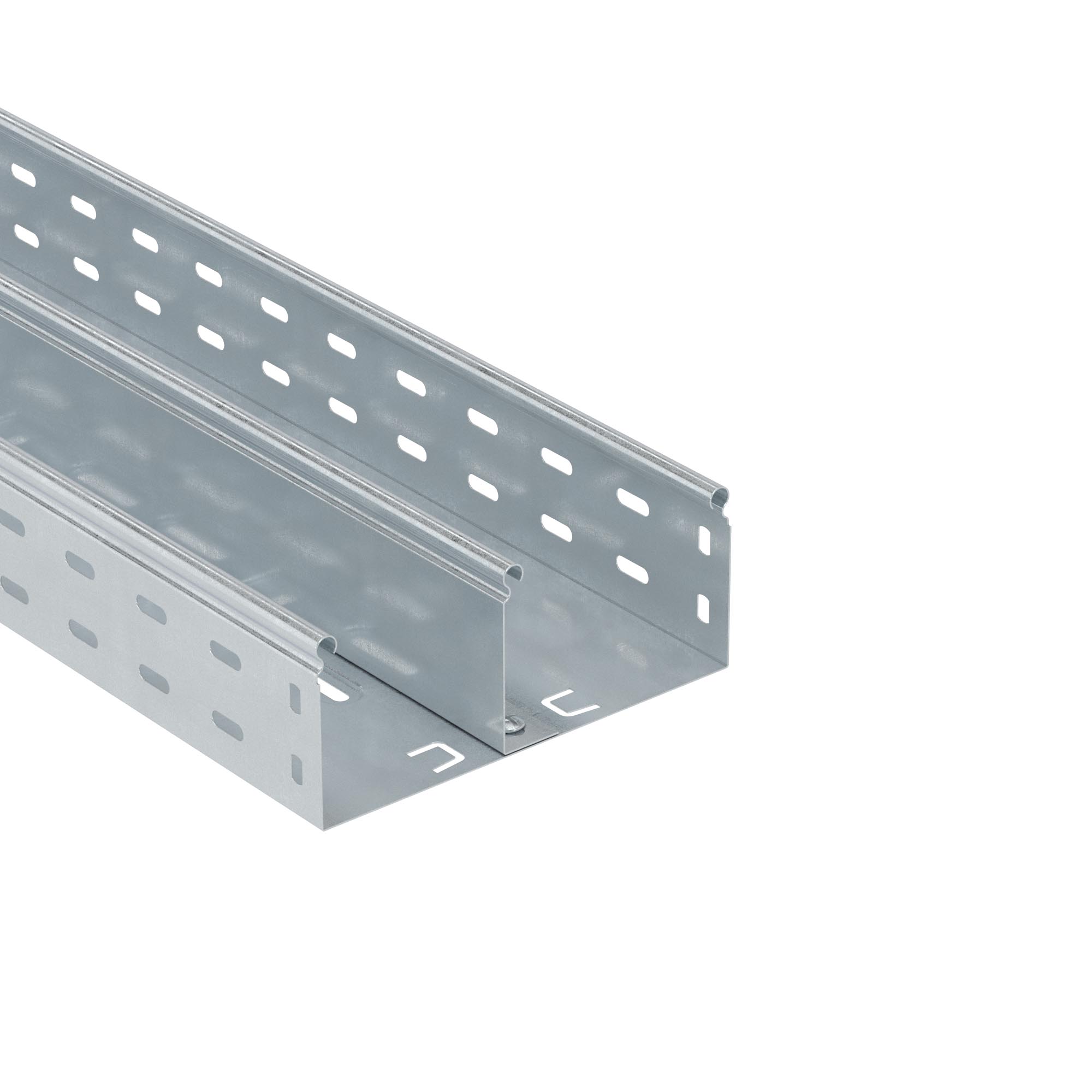

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС старается предусмотреть все потребности заказчика. Например, при прокладке в одном лотке электрических цепей различного назначения необходимо разделять их перегородками, чтобы предотвратить возникновение помех. В систему "S5 Combitech" входят разделительные перегородки SEP, подходящие для установки в листовые лотки различных параметров.

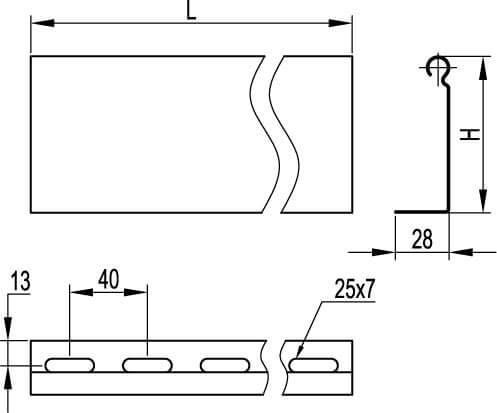

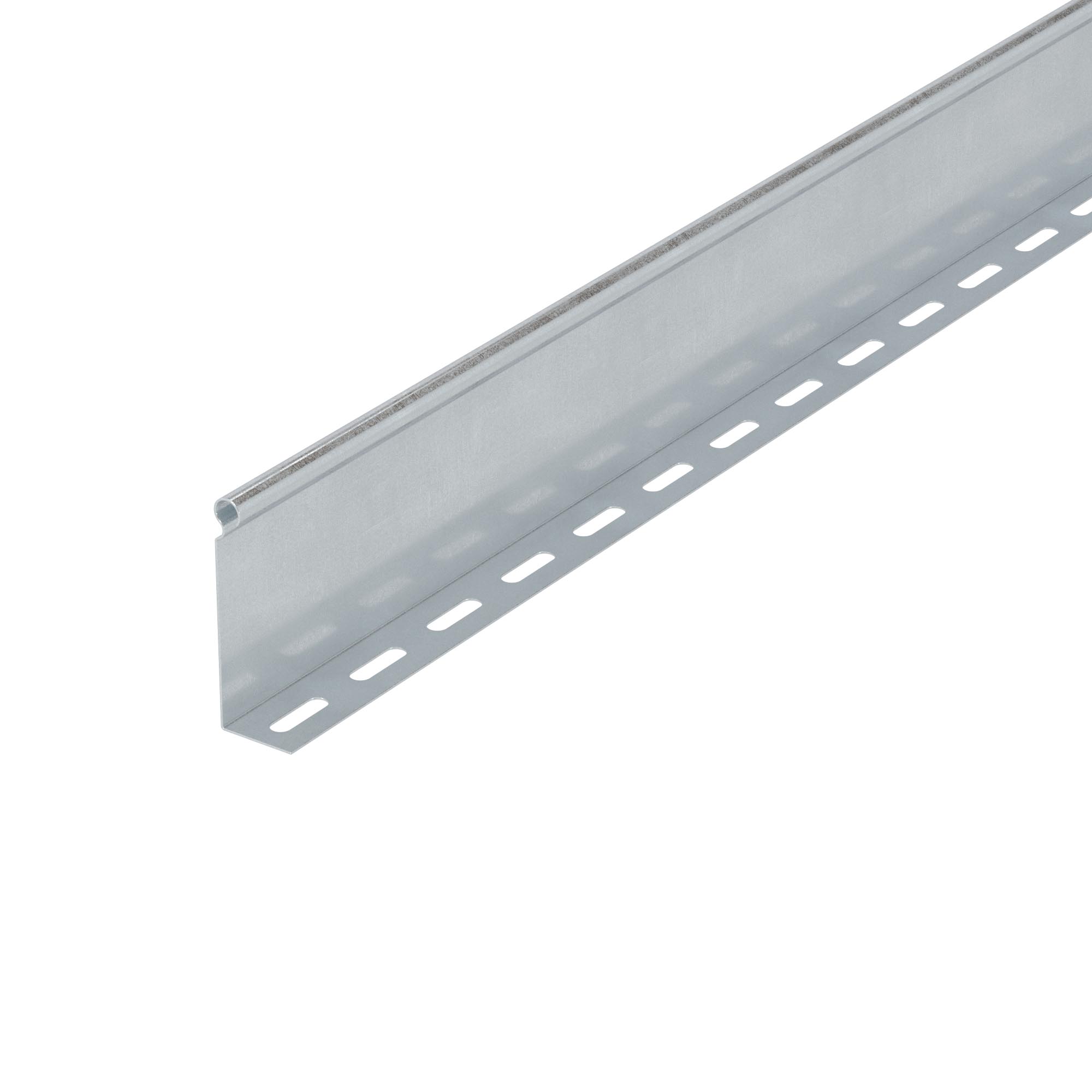

Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 3000 мм, высота – 80 мм.
Подробнее
Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 3000 мм, высота – 80 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Длина, мм | 3000 |
| Материал | Сталь |
| Тип крепления | Винтовой (-ое) |
| Подходит для проволочного лотка | Да |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Высота перегородки, мм | 80 |
| Монтажная перфорация | Да |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Вид/ марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Перегородка |
| Высота | 80 мм |
| Длина | 3000 мм |
| Толщина | 0.7 мм |
| Материал | Сталь оцинкованная по методу Сендзимира |
