Перегородка SEP L2000 H80
Код: 36490
Выберите файл для скачивания
- Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
-
Выберите файл
для скачивания - Страница из каталога
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

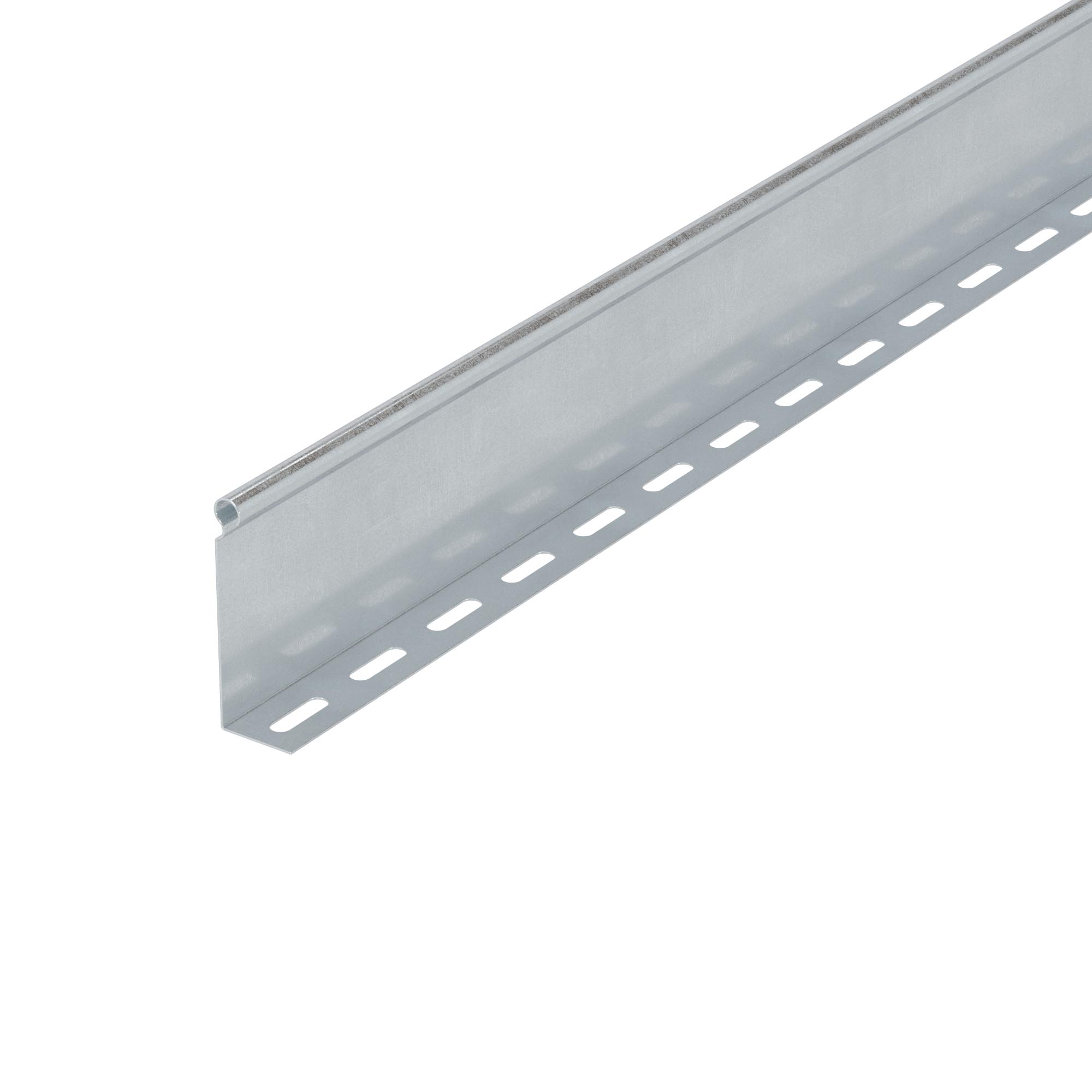

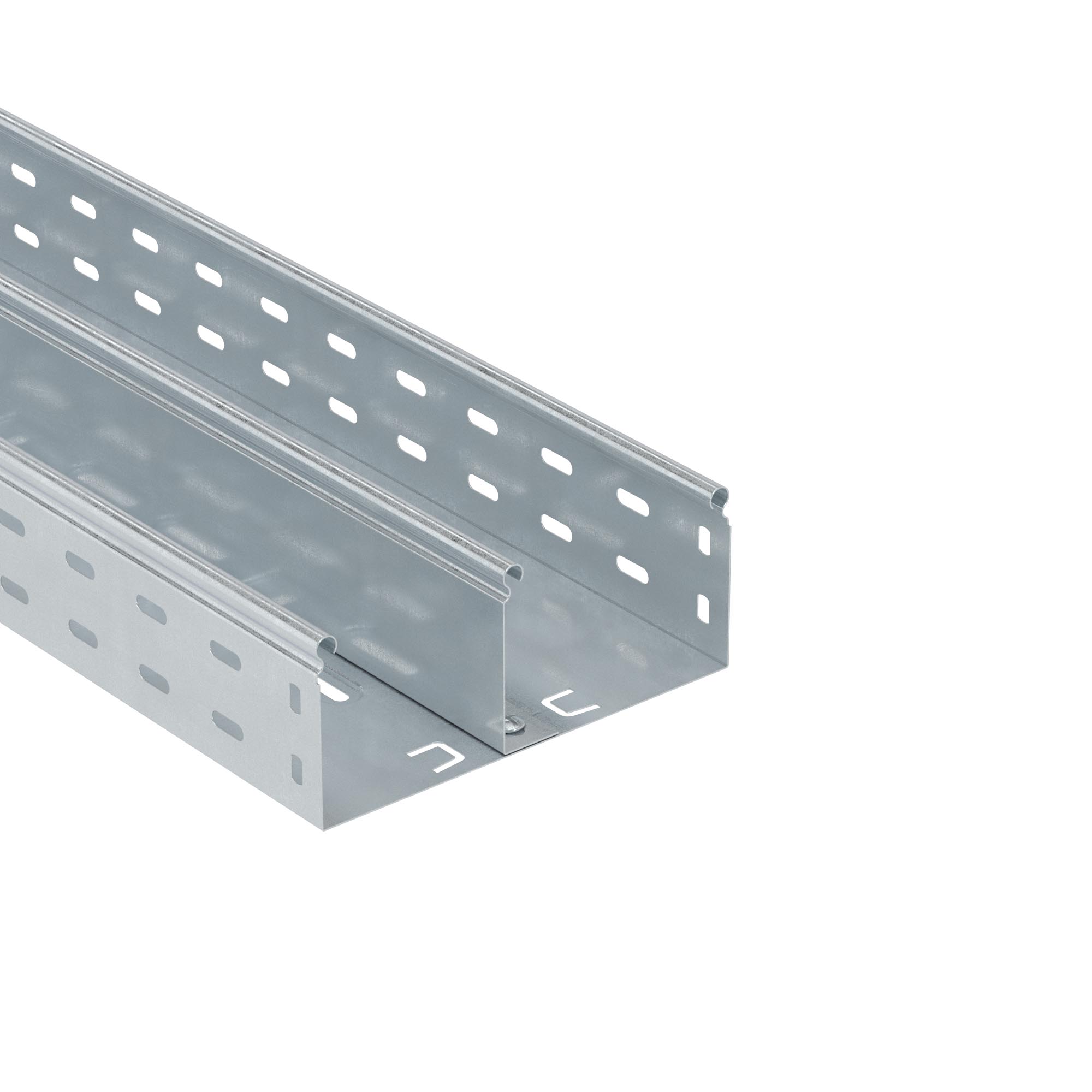

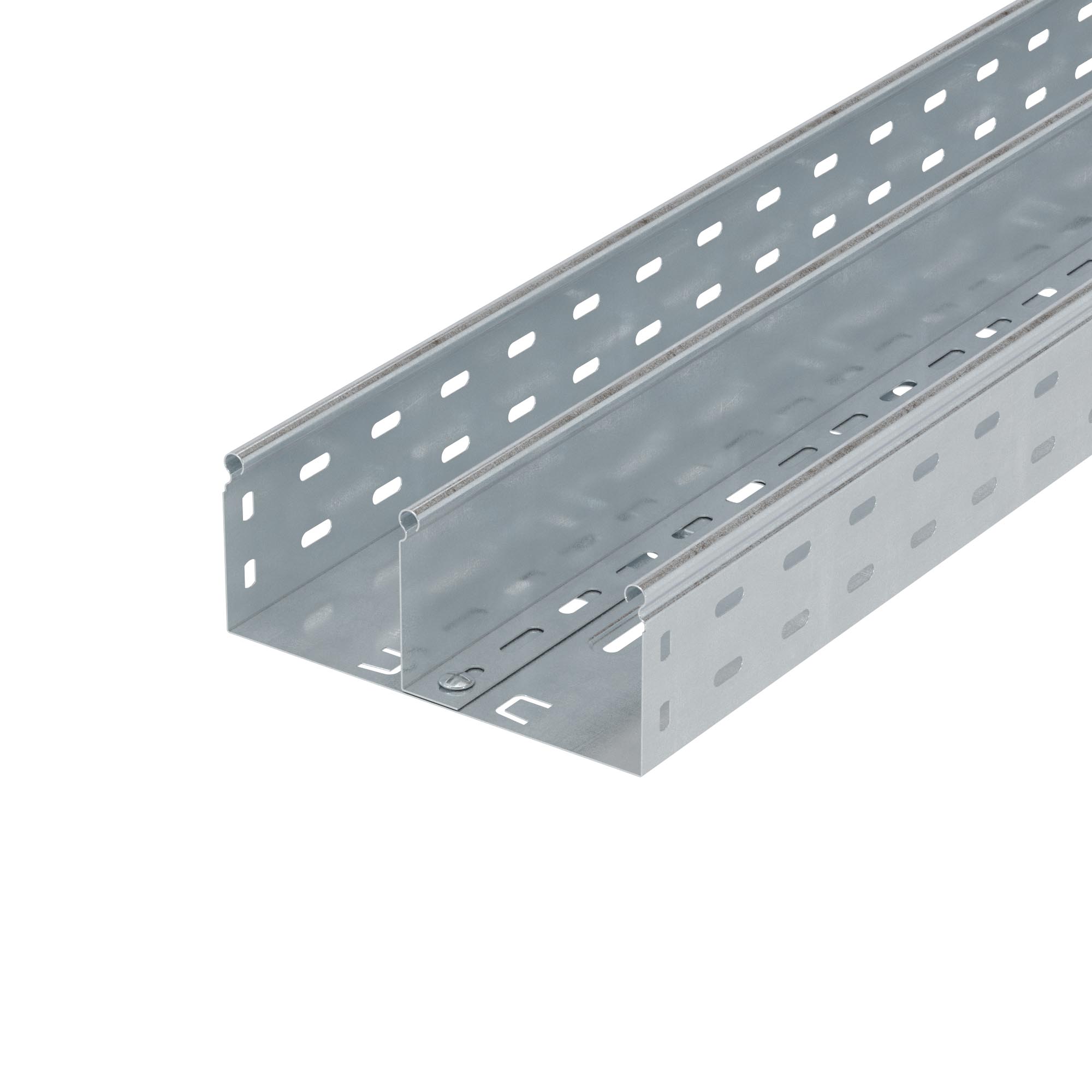

Система листовых лотков "S5 Combitech" включает все необходимое для построения кабельных трасс и безопасной прокладки кабеля. Компания ДКС старается предусмотреть все потребности заказчика. Например, при прокладке в одном лотке электрических цепей различного назначения необходимо разделять их перегородками, чтобы предотвратить возникновение помех. В систему "S5 Combitech" входят разделительные перегородки SEP, подходящие для установки в листовые лотки различных параметров.

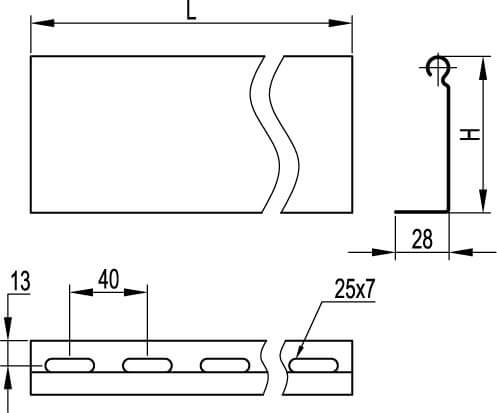

Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 2000 мм, высота – 80 мм.
Подробнее
Они изготовлены из стали толщиной 0,8 мм, имеют по длине ряд отверстий для крепления размером 7х25 мм. Перегородки крепятся к лотку с помощью винтов М6х10 и гайками М6 с насечками. Длина – 2000 мм, высота – 80 мм.
| Защитное покрытие поверхности | Оцинковка горячим способом по методу Сендзимира |
| Длина, мм | 2000 |
| Материал | Сталь |
| Тип крепления | Винтовой |
| Подходит для проволочного лотка | ДА |
| Подходит для лестничного лотка | ДА |
| Подходит для (листового) кабельного лотка | Нет |
| Высота перегородки, мм | 80 |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Монтажная перфорация | Да |
| Вид/марка материала | Сталь |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Длина | 2000 мм |
| Высота | 80 мм |
Чертежи
| Серия | Название | Eplan FieldSys | SAT | STEP | AVEVA | DWG (динамические блоки) | Autodesk Revit | Intergraph | Eplan |
|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
