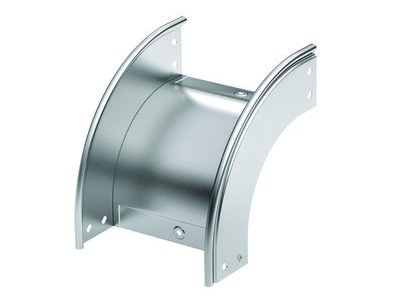

Угол CD 90 вертикальн.внеш.90° 300/80 в компл.с крепежн.элементами и соединит.пластинами,необходимыми для монтажа,нержавеющий

Угол CD 90 вертикальн.внеш.90° 300/80 в компл.с крепежн.элементами и соединит.пластинами,необходимыми для монтажа,нержавеющий

Код: 36805KINOX

Задать вопрос

Применение лотков и аксессуаров системы "S5 Combitech" позволяют конструировать и строить кабельные трассы сложной формы, с поворотами и изгибами, как горизонтальными, так и вертикальными. Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 90о. Он совместим с лотками шириной 300 мм и высотой 80 мм. Толщина стали – 0,8 мм.
Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплект представлен в специальном исполнении "Нержавеющая сталь", которое имеет высокую устойчивость к воздействию соли, воды, кислот, химических веществ и нагреву и служит в 1,5-3 раза дольше, чем оцинкованные изделия.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Защитное покрытие поверхности	Прочее
Толщина материала, мм	0.8
Отклонение (угол)	90°
Перфорированная боковая стенка	Нет
Вид/марка материала	Нержавеющая сталь
Материал	Сталь
Перфорация в основании для монтажа	Да

Внутр. радиус, мм	240
Ширина кабельного лотка , мм	300
Высота кабельного лотка , мм	80
Изменение направления	Вертикально ниспадающий (внешний)
НАТО монтажные отверстия	Нет
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

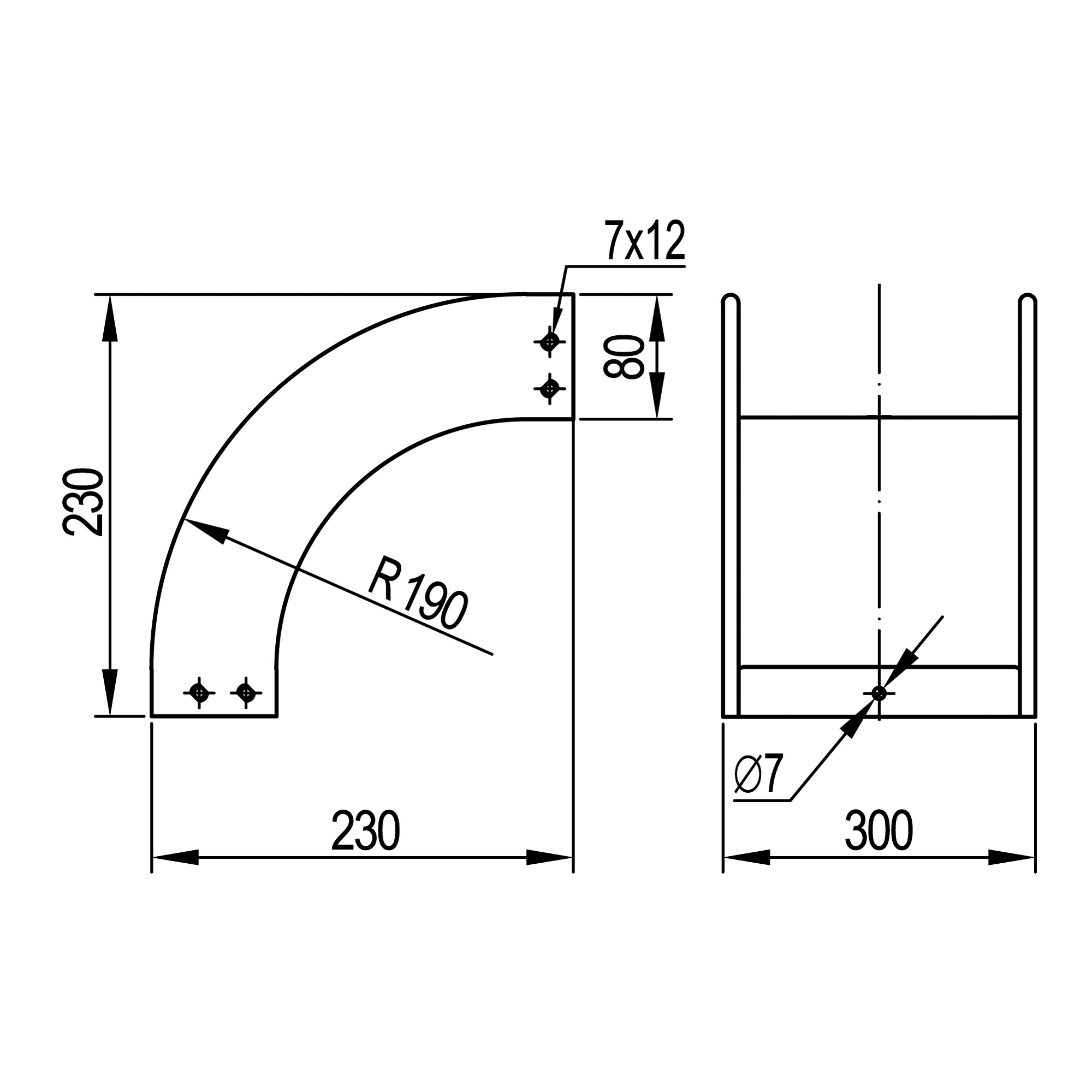

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
