Ответвитель горизонтальный Х-образный 50х50, глухой

Ответвитель горизонтальный Х-образный 50х50, глухой

Код: 39004

Задать вопрос

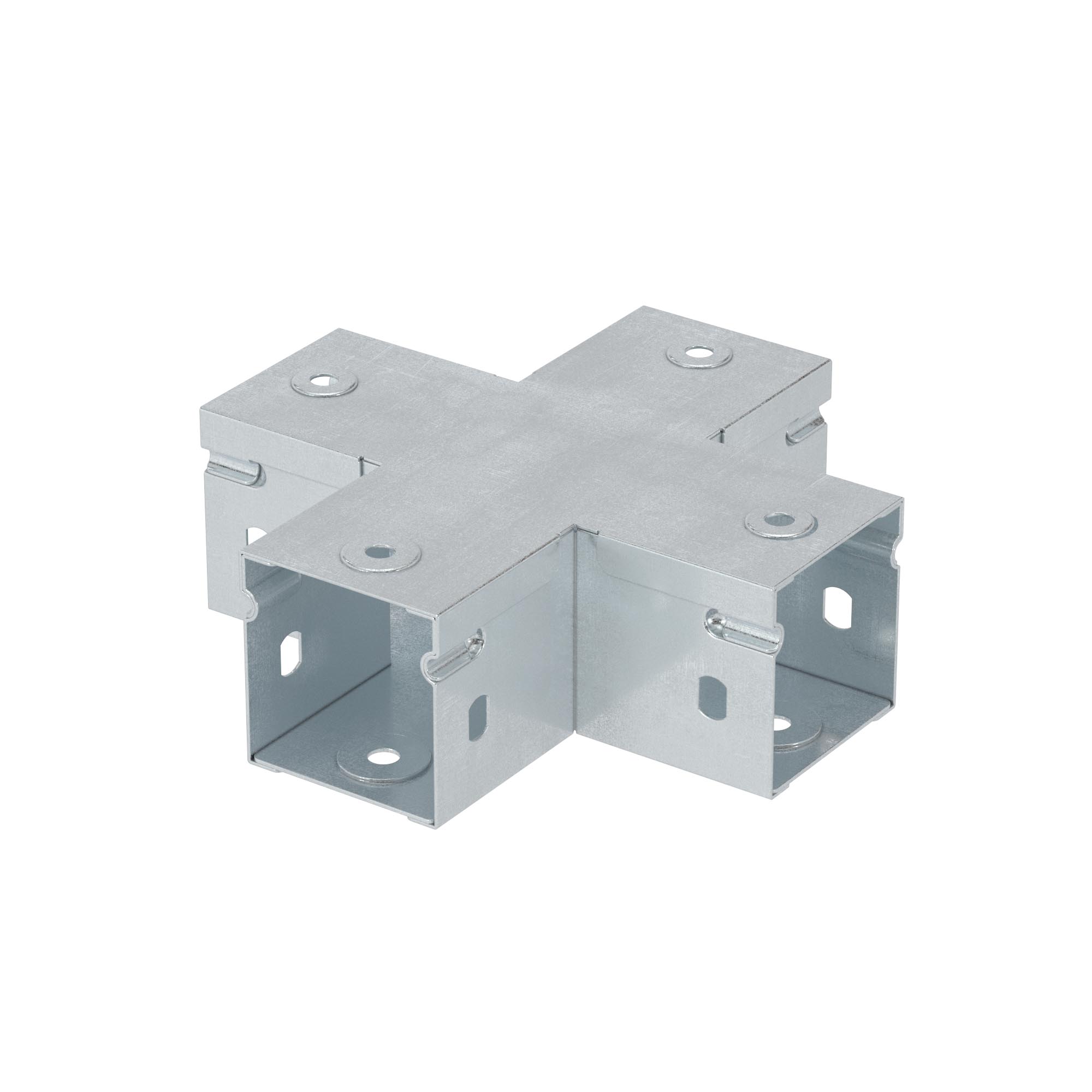

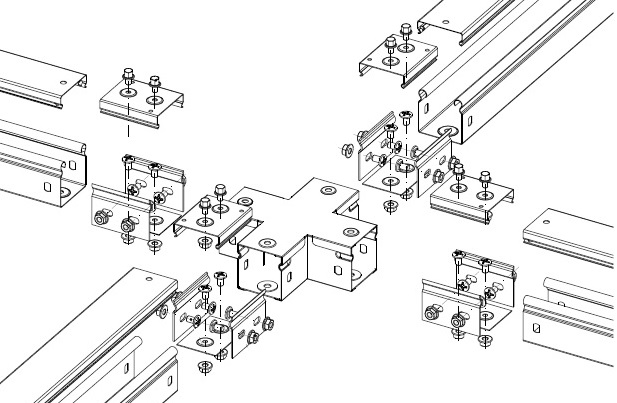

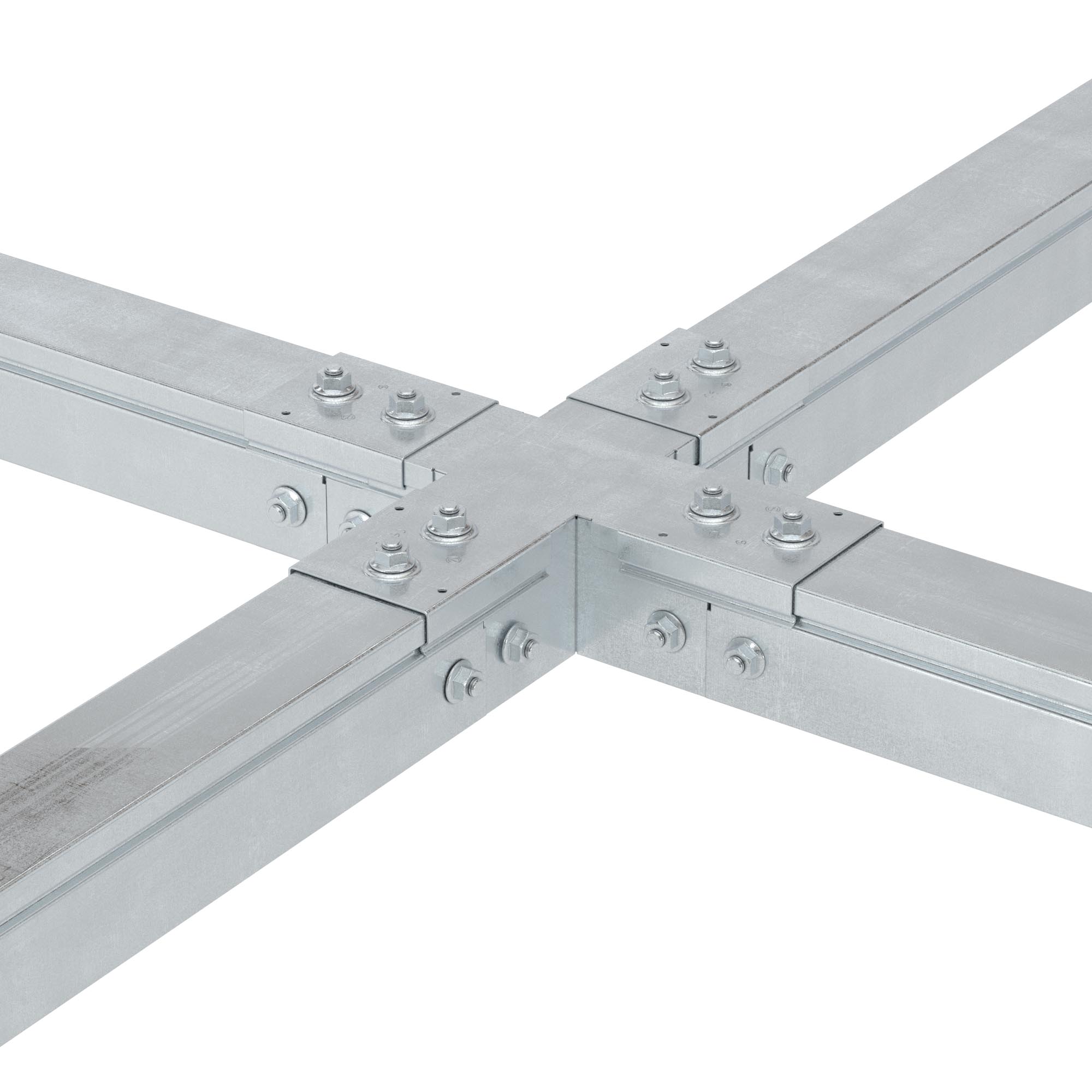

Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы. Данный аксессуар (его также называют "тройник горизонтальный") имеет Х-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот и предупреждает повреждение кабеля при прокладке. Закрытая конструкция аксессуара обеспечивает надежную защиту кабеля от влаги и попадания мусора.
Исполнение – "сталь, оцинкованная по методу Сендзимира". Высота – 50 мм, ширина – 50 мм, внутренний радиус поворотов – 100 мм.

Подробнее

Конструктивное исполнение	Тройник горизонтальный
Вид/марка материала	Прочее
Материал	Сталь
Внутр. радиус, мм	100
Ширина кабельного лотка , мм	50
Высота кабельного лотка , мм	50
НАТО монтажные отверстия	Нет

Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Цвет	Светло-серый
Модель/исполнение	С разъемом/соединителем в комплекте
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	50

Ширина, мм	50
Толщина листовой стали, мм	0,8

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"S5 Combitech" - листовые лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"S5 Combitech" - листовые лотки	Система металлических лотков "S5 Combitech"	ZIP 11.67 MB	RAR 286.53 kB	RAR 11.99 MB	ZIP 17.15 MB	ZIP 726.23 kB	ZIP 19.21 MB	RAR 5.28 MB
