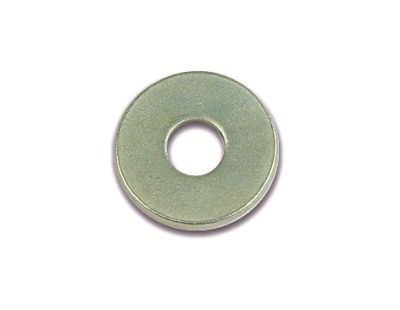

Шайба кузовная М12, горячеоцинкованная

Код: CM121200HDZ
Шайба кузовная М12, горячеоцинкованная
Шайба кузовная М12, горячеоцинкованная
Кузовная шайба используется при соединении между собой монтажных элементов. Отличительная особенность изделия - высокая прочность и широкие поля. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

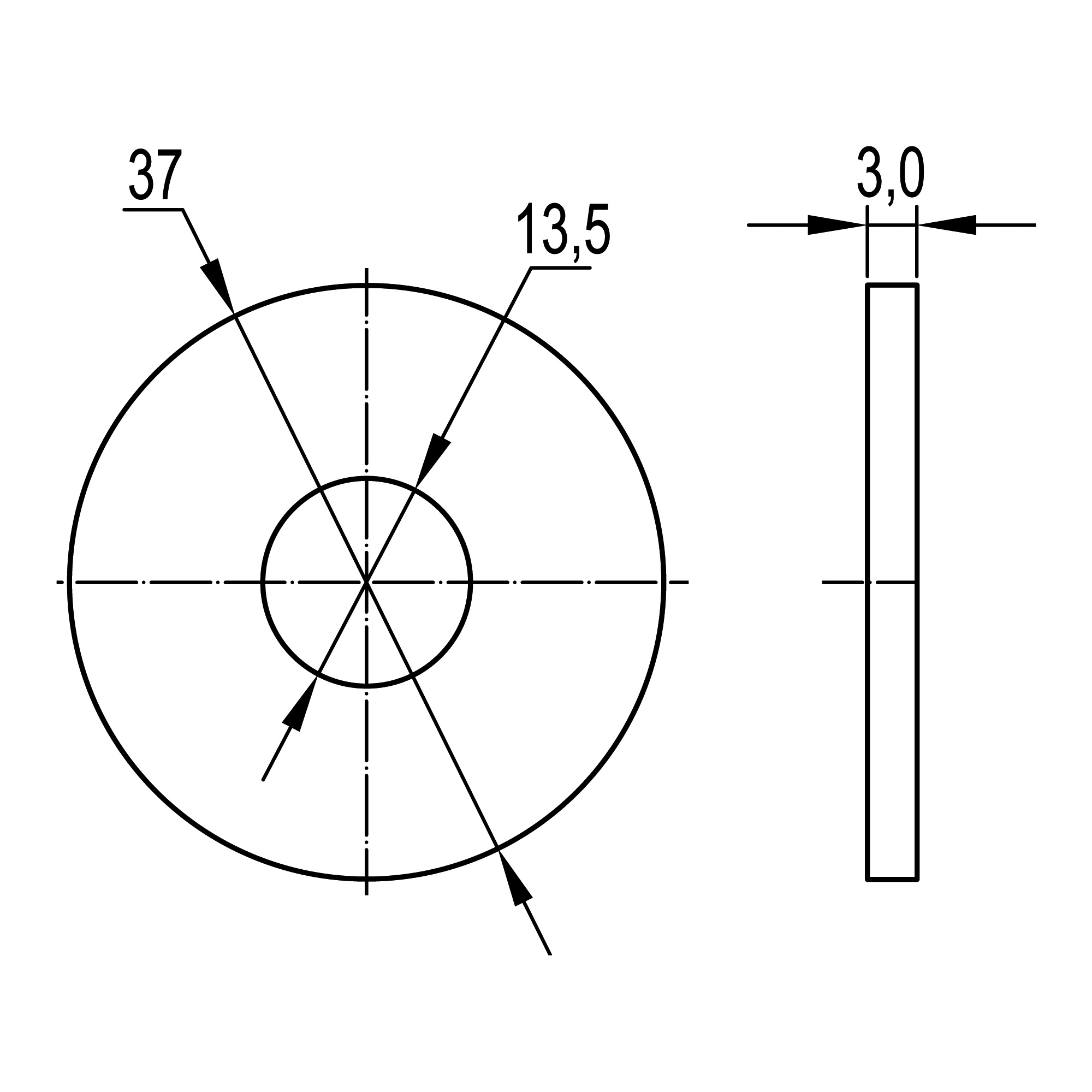

Наруж. диаметр, мм 37
Внутр. диаметр, мм 13.5
Толщина, мм 3
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала С45 (сталь)
Фаска Нет
Материал Сталь
Подходит для болтов с метрическим размером (М.) 12
Закаленный (-ая) Нет
Материал Цинконаполненное покрытие
Резьба M12
Тип изделия Шайба кузовная
