Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1201.121.22.11B
Код:
1201.121.22.11B
Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

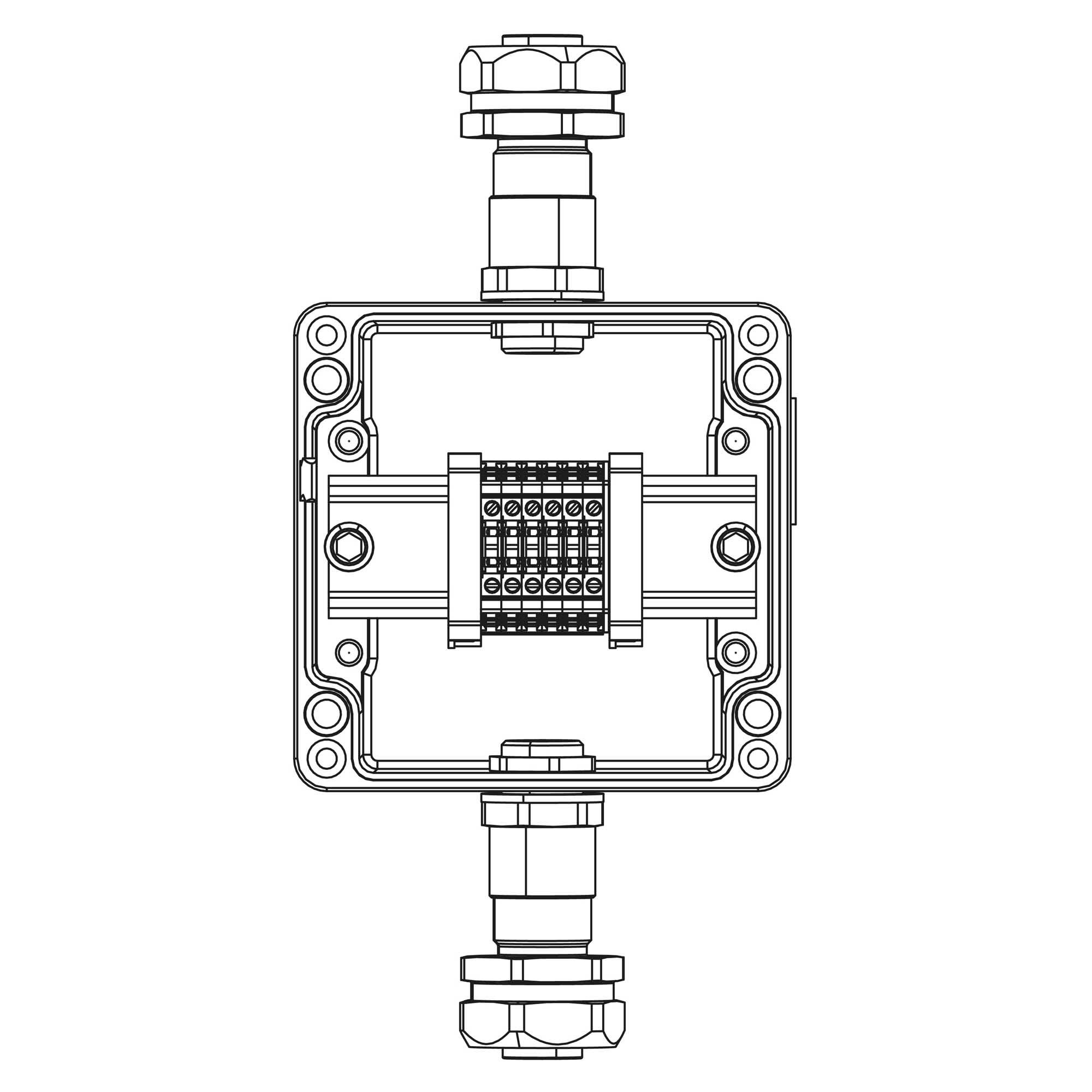

Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 6 шт. Ток А
Вводы
Сторона А:
Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М20х1,5 d:5,8-12мм. Dn:20. Никелированная латунь IP66/IP68 1 шт.
Сторона C:
Универсальный кабельный ввод серии КАЕРМ для бронированного и небронированного кабеля М20х1,5 d:5,8-12мм. Dn:20. Никелированная латунь IP66/IP68 1 шт.
Подробнее
| Способ монтажа | Открытой установки |
| Материал | Алюминий |
| Взрывобезопасное исполнение | Да |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Крепление крышки | Винтовое |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Цвет | Серый |
| Ширина, мм | 120 |
| Глубина, мм | 90 |
| Длина, мм | 120 |
| Количество вводов | 2 |
| Номинальное сечение клемм кв.мм | 2.5 |
| Тип клемм | Винтовые |
| Количество, шт. | 6xCBC.2 |
| Кабельные ввод под: | Для бронированного и небронированного кабеля в металлорукаве COSMEC |
| Серия | KAEPM |
| Номинальный диаметр металлорукава, мм | DN 20 |
| Сторона установки: A, мм | 1 X 5,8-12 |
| Сторона установки: C, мм | 1 X 5,8-12 |
| Материал | Алюминиевый сплав |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры, мм | 120x120x90 |
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Номинальный диаметр металлорукава, мм | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
-
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
1 X 5,8-12
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые |
6xCBC.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
1 X 5,8-12
|
-
|
1 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
1 X 11,8-18
|
-
|
2 X 11,8-18
|
-
|
GRP
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN 26
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
GRP
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN 26
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
Алюминиевый сплав
|
|
|
4
|
Винтовые
|
4xCBC.4 - 1xTEO.4
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 11,8-18
|
-
|
1 X 11,8-18
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
2xCBC.2 - 2xCBC.2(i) - 2xTEO.2 |
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 5,8-12
|
-
|
1 X 5,8-12
|
-
|
GRP
|
|
|
2,5
|
Винтовые
|
2xCBC.2 - 2xCBC.2(i) - 2xTEO.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 5,8-12
|
-
|
1 X 5,8-12
|
-
|
Алюминиевый сплав
|
|
|
2,5
|
Винтовые
|
25xHMM.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
GRP
|
|
|
2,5
|
Пружинные
|
25xHMM.2
|
Для бронированного и небронированного кабеля в металлорукаве COSMEC
|
KAEPM |
DN20
|
2 X 5,8-12
|
-
|
3 X 5,8-12
|
-
|
Алюминиевый сплав
|
