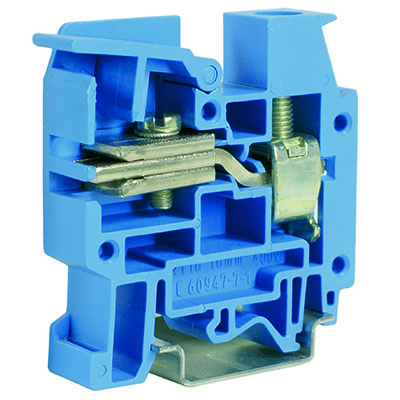

CNT.35, разъединитель нейтрали 35 кв.мм

Код: ZCNT35
CNT.35, разъединитель нейтрали 35 кв.мм
CNT.35, разъединитель нейтрали 35 кв.мм
Цвет Синий
Материал корпуса Полиамид
Способ монтажа Прочее
Цвет Синий
Номин. (расчетное) напряжение, В 400
Количество зажимов (подключаемых проводников) 1
Длина, мм 56
Рабочая температура, °C -40…80
Ширина/размер ячейки, мм 16
Подходит для сборной N-шины 3х10 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 2.5…50
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 2…16
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 2…35
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 2…16
Номин. ток In, А 125
Класс негорючести изоляц. материала согл. UL94 V0
Материал изоляции корпуса Прочее
Тип электрического подключения Винтовое соединение
Высота (на мин. возможной высоте установки), мм 62
Аксессуары
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Дин-рейка с насечкой OMEGA 3, 35х7,5мм.
Код: 02135
CNT.35/PT, торцевой изолятор для CNT.35
CNT.35/PT, торцевой изолятор для CNT.35
Код: ZCNT351
CNT/SU, упор для шины
CNT/SU, упор для шины
Код: ZCNTSU
