Корпус навесной STE с М/П с прозрачной дверью ВхШхГ 400x300x200 мм
Код: R5STEX0432
Корпус навесной STE с М/П с прозрачной дверью ВхШхГ 400x300x200 мм
Код: R5STEX0432
| Вес, кг: | 8,960 |
| Объем, м3: |
0,02922
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт

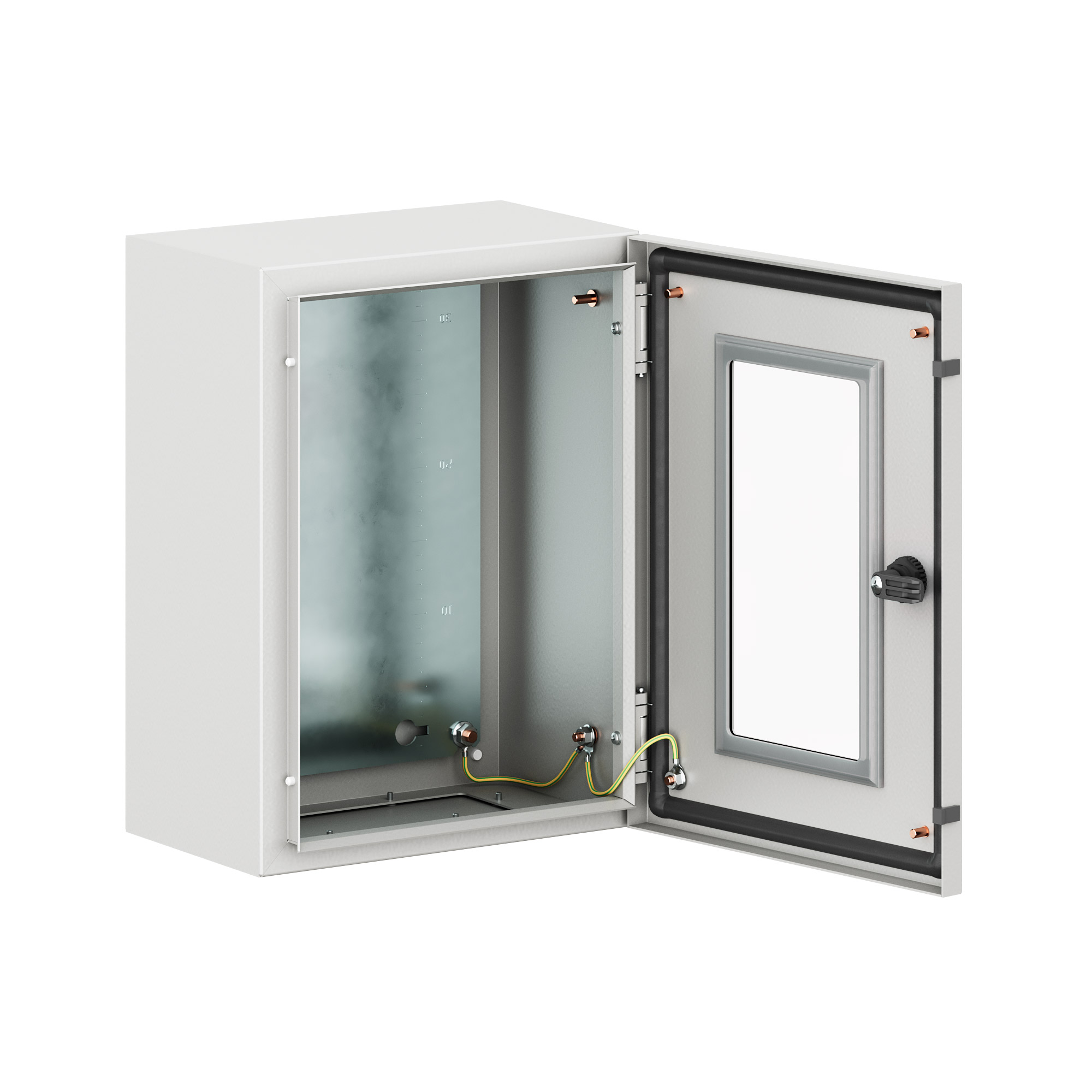

Навесные корпуса STEX предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STEX изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата - из оцинкованной стали 1,8 мм. Безопасное закаленное стекло толщиной 5 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает высокую нагрузочную способность и защиту от вибраций. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата, поворотный замок 1 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 400x300x200 (ШхВхГ) мм.
Подробнее
| Цвет | Серый |
| Ширина, мм | 300 |
| Высота, мм | 400 |
| Глубина, мм | 200 |
| Номер цвета RAL | 7035 |
| С монтажной платой/панелью | Да |
| Количество дверей | 1 |
| Количество замков | 1 |
| EMC-исполнение (электромагнитная совместимость) | Нет |
| Со смотровой дверью | Да |
| Материал | Сталь |
| Ударопрочность по стандарту EN 50102 | IK09 |
| Степень защиты (IP) | IP66 |
| Подходит для установки вне помещений (на откр. воздухе) | Да |
| Подходит для метрического монтажа | Нет |
| Монтажная плата с регулировкой по глубине | Да |
| Подходит для сборок (наборный) | Нет |
| С вентиляционным окном | Нет |
| Возможность крепления на стену | Да |
| Отделка поверхности | С порошковым покрытием |
| С задней дверью | Нет |
| Встраивается в стену | Нет |
| Скатная крыша | Нет |
| Возможность установки в пол | Нет |
| Крепление на столбе | Да |
