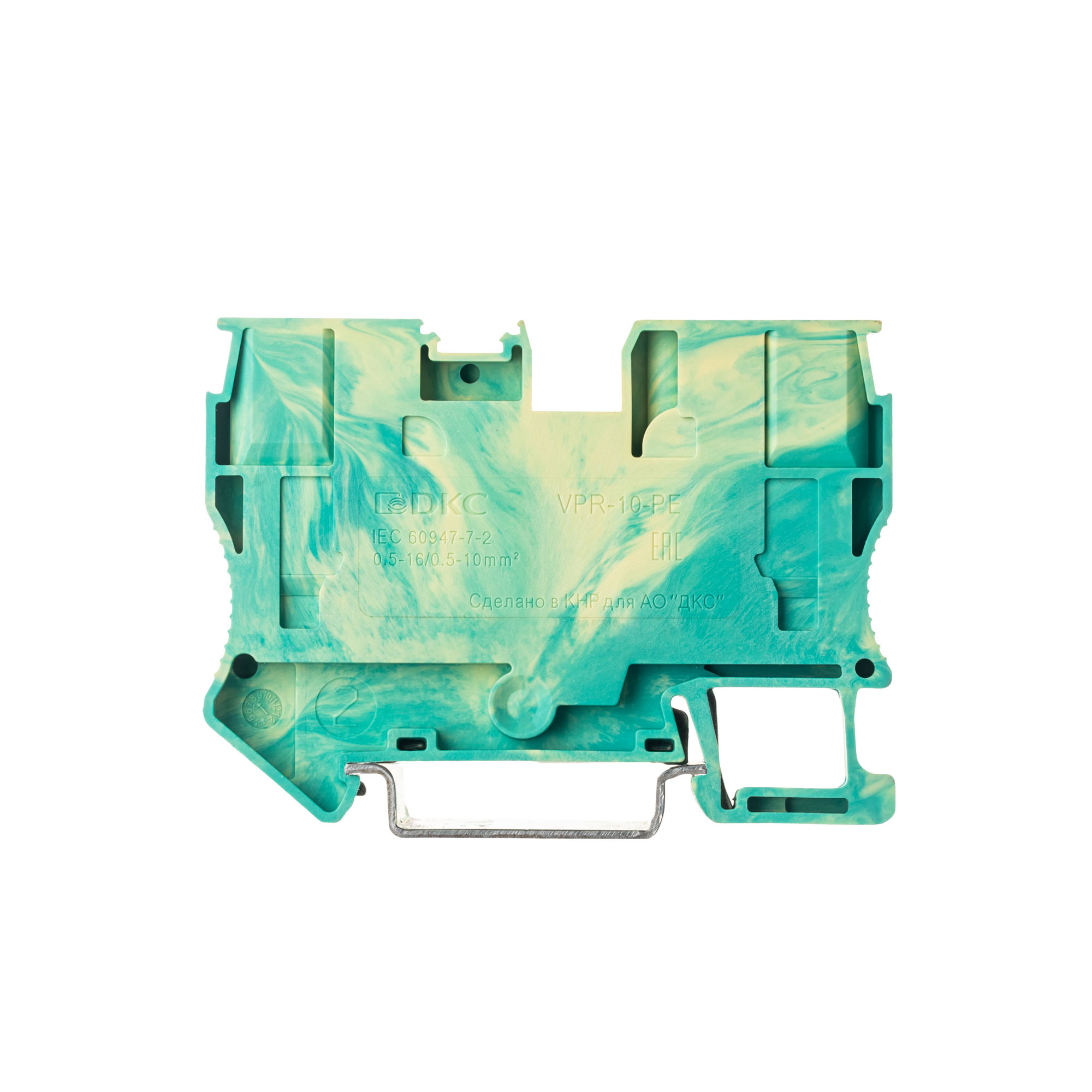

Клемма заземления, зажим push-in, 2 точки подключения, 10 кв.мм
Код:
VPR-10-PE-YG
Код:
VPR-10-PE-YG
- Где купить?
-
Выберите файл
для скачивания
Клемма для заземления с Push-in зажимом предназначена для соединения двух проводников, а за счет кнопки- толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Клемма имеет электрический контакт с DIN-рейкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Желто-зеленый цвет, 2 точки подключения, 10 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 51,3×67,7×10,2 мм.
Подробнее
| Цвет | Желто-зеленый |
| Длина, мм | 67.7 |
| Ширина/размер ячейки, мм | 10.2 |
| Высота (на мин. возможной высоте установки), мм | 51.3 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Возможно использование с функцией PEN | Нет |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5...16 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5 ...10 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.5 ...10 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.5 ...10 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Позиция соединения | Сверху |
| Требуется торцевая пластина | Да |
| Тип продукции | Клемма |
| Функция клеммы | Заземление |
| Тип зажима | Push-in |
| Ширина | 10,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 10 мм² |
| Максимальное сечение | 16 мм² |
| Два проводника одинакового сечения в двойном наконечнике | 0,5−4 мм² |
| Длина снятия изоляции | 15−18 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Размер отвертки | 1,0 × 5,5 |
| Материал корпуса | PA |
