Код:
VPRTT-4-PV-BU
Код:
VPRTT-4-PV-BU
Клемма двухуровневая с Push-in зажимом предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Уровни соединены перемычкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Синий цвет, 4 точки подключения, 4 мм². Вставные перемычки. Габариты (В×Ш×Г) 47,6×68,9×5,2 мм.
Подробнее
| Номин. ток In, А | 32 |
| Номин. напряжение, В | 500 |
| Цвет | Синий |
| Длина, мм | 83.7 |
| Ширина/размер ячейки, мм | 6.2 |
| Высота (на мин. возможной высоте установки), мм | 47.6 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...6 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...4 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...4 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 2 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Да |

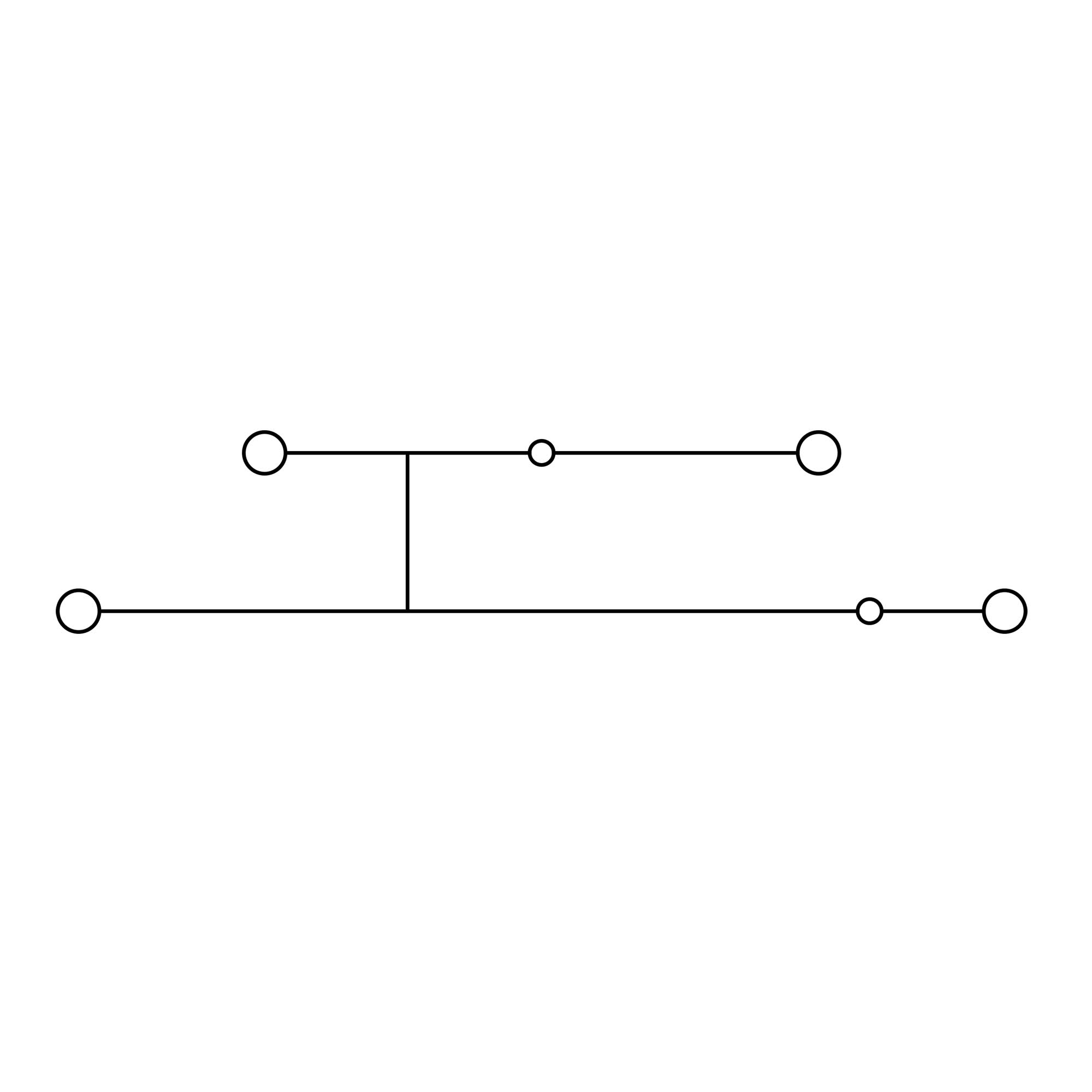

| Соединенные внутри уровни (между собой) | Да |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Количество полюсов | 4 |
| Поперечное сечение жилы, мм² | 4 |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Push-in |
| Ширина | 6,2 мм |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 4 мм² |
| Максимальное сечение | 6 мм² |
| Два проводника одинакового сечения в двойном наконечнике | 0,5−1 мм² |
| Длина снятия изоляции | 10−12 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 32 A |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
