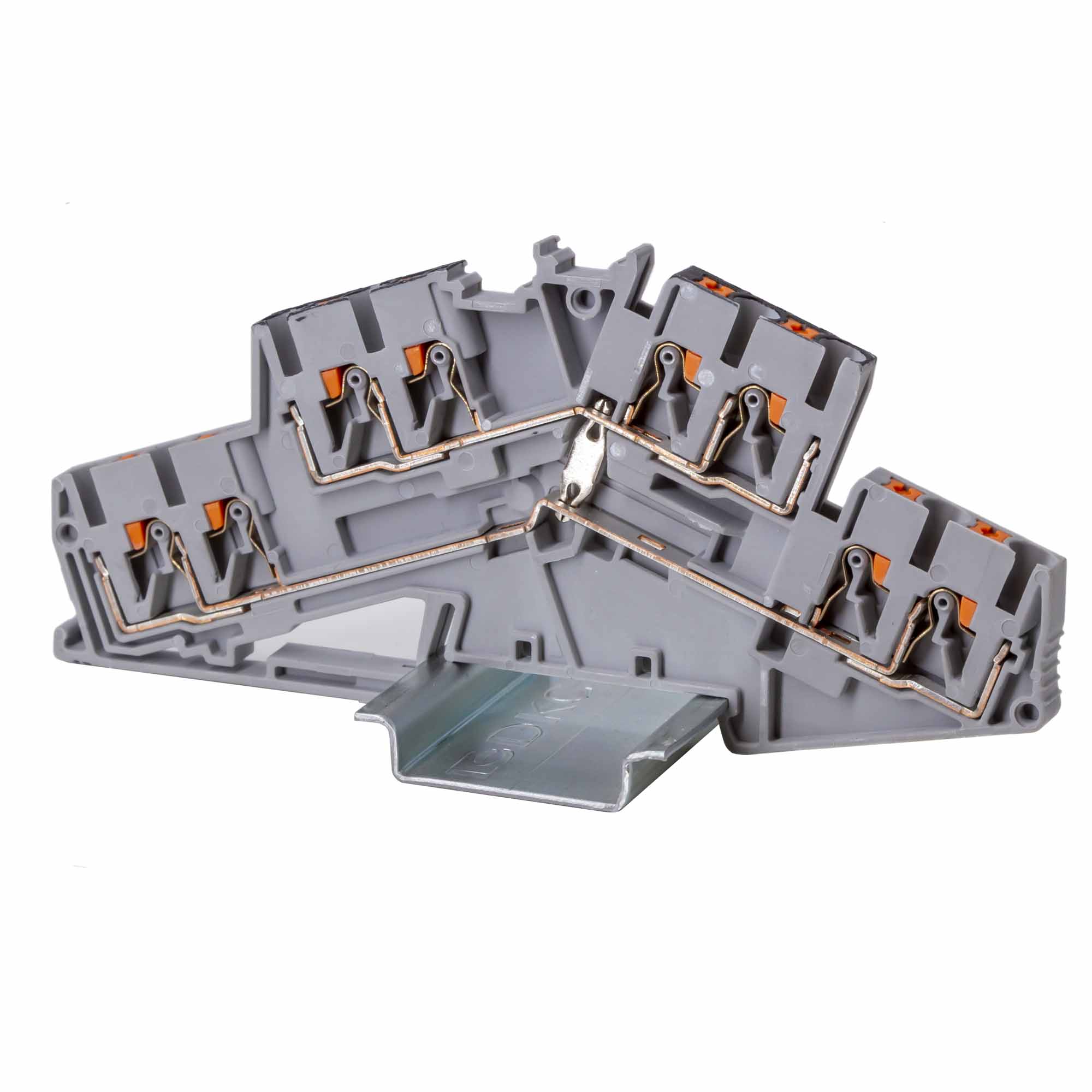

Клемма двухуровневая, зажим push-in, 8 точек подключения, уровни соединены перемычкой, 2.5 кв.мм, серая
Код:
VPRTT-2.5S-QT-PV
Код:
VPRTT-2.5S-QT-PV

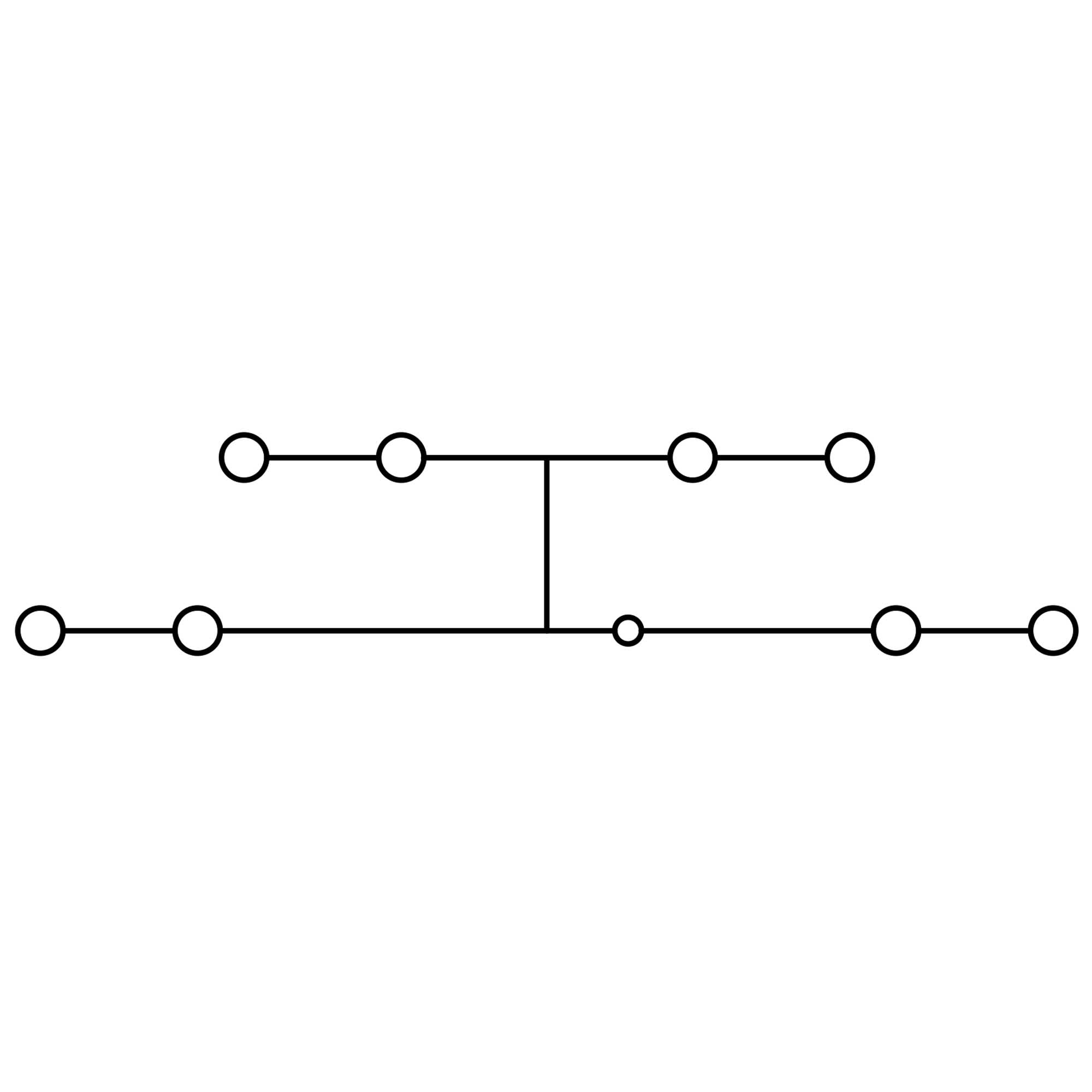

Двухуровневая проходная клемма с push-in зажимом предназначена для быстрого и надежного подключения проводников без инструмента. Имеет восемь точек подключения и по одному каналу для вставных перемычек на каждом уровне. Уровни соединены встроенной перемычкой, что обеспечивает удобство коммутации и экономию места. Номинальное сечение — 2,5 мм². Габариты (В×Ш×Г) — 54,8×115,2×5,2 мм, цвет — серый.
Подробнее
| Номин. ток In, А | 24 |
| Номин. напряжение, В | 800 |
| Цвет | Серый |
| Длина, мм | 115.2 |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 54.8 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...2.5 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 2 |
| Количество зажимов на 1 уровень | 4 |
| Соединенные внутри уровни (между собой) | Да |
| Количество полюсов | 8 |
| Требуется торцевая пластина | Да |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Поперечное сечение жилы, мм² | 2.5 |
| С защитой от прикосновения | Да |
| Функция клеммы | Проходная |
| Тип зажима | Push-in |
| Ширина | 5,2 мм |
| Количество ярусов | 2 |
| Количество точек подключения | 8 |
| Номинальное сечение | 2,5 мм2 |
| Максимальное сечение | 4 мм2 |
| Два проводника одинакового сечения в двойном наконечнике | 0,5 мм2 |
| Длина снятия изоляции | 8−10 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 24 A |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
