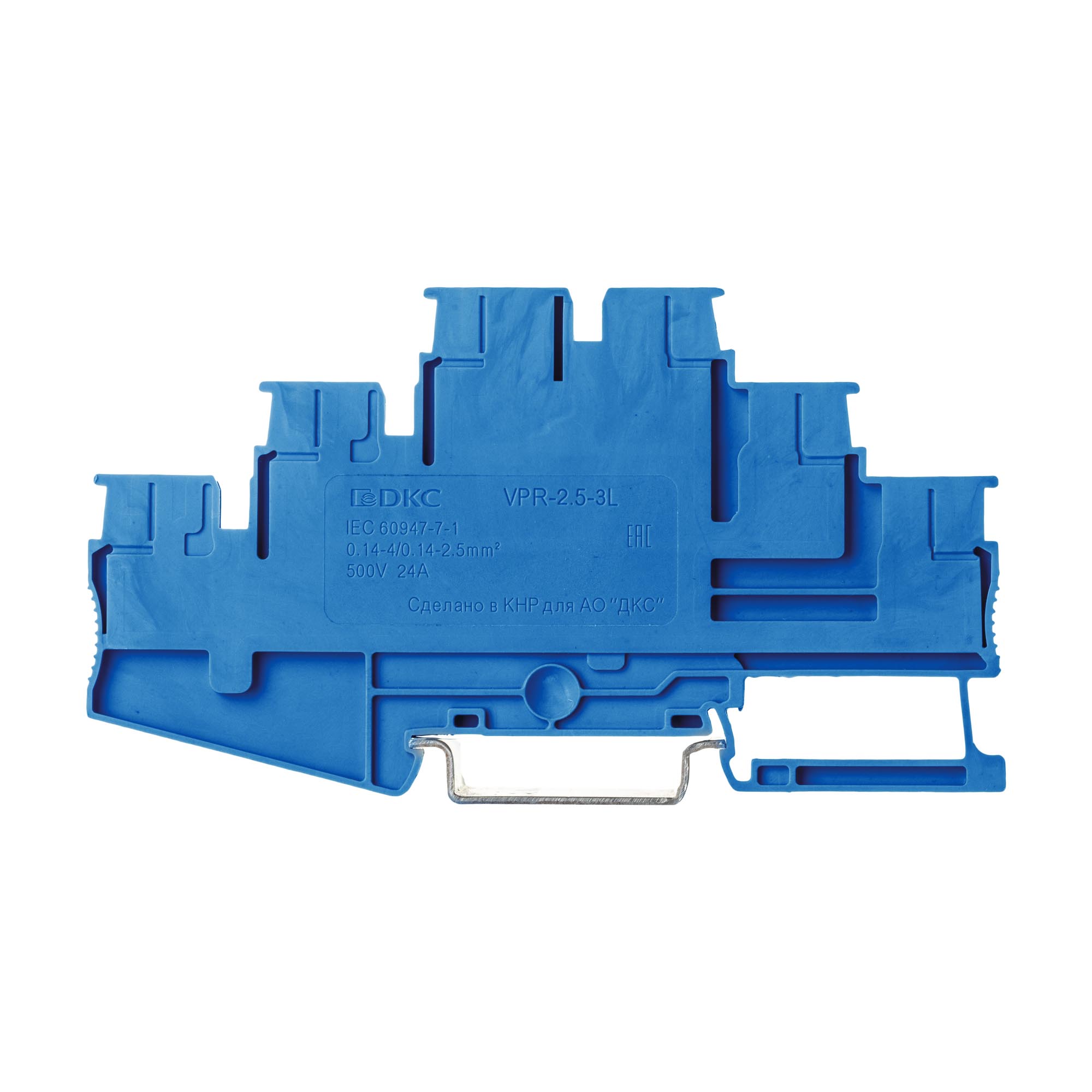

Клемма трехуровневая, зажим push-in, 6 точек подключения с перемычкой между уровнями, 2.5 кв.мм, синяя
Код:
VPR-2.5-3L-PV-BU
Код:
VPR-2.5-3L-PV-BU
Клемма трехуровневая с Push-in зажимом предназначена для соединения шести проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.

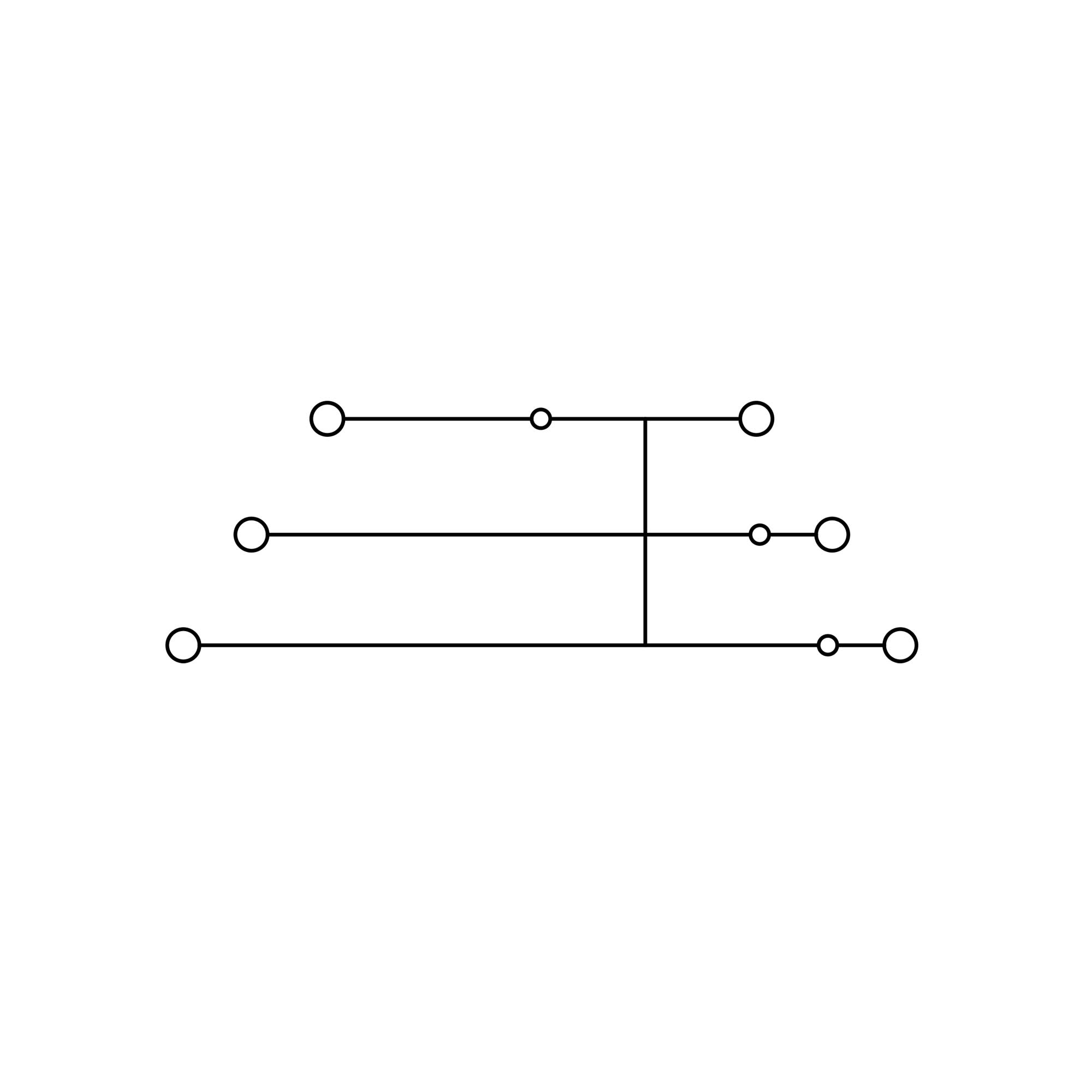

Синий цвет, 6 точек подключения, 2.5 мм². 1 канал винтовых перемычек. Встроенная перемычка между уровнями (PV). Габариты (В×Ш×Г) 58,1×103×5,2 мм.
Подробнее
| Номин. ток In, А | 24 |
| Номин. напряжение, В | 500 |
| Цвет | Синий |
| Длина, мм | 103 |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 58.1 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...2.5 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 3 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Да |
| Соединенные внутри уровни (между собой) | Да |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Количество полюсов | 6 |
| Поперечное сечение жилы, мм² | 2.5 |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Push-in |
| Ширина | 5,2 мм |
| Количество ярусов | 3 |
| Количество точек подключения | 6 |
| Номинальное сечение | 2,5 мм² |
| Максимальное сечение | 4 мм² |
| Два проводника одинакового сечения в двойном наконечнике | 0,5 мм² |
| Длина снятия изоляции | 8−10 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 24 A |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
