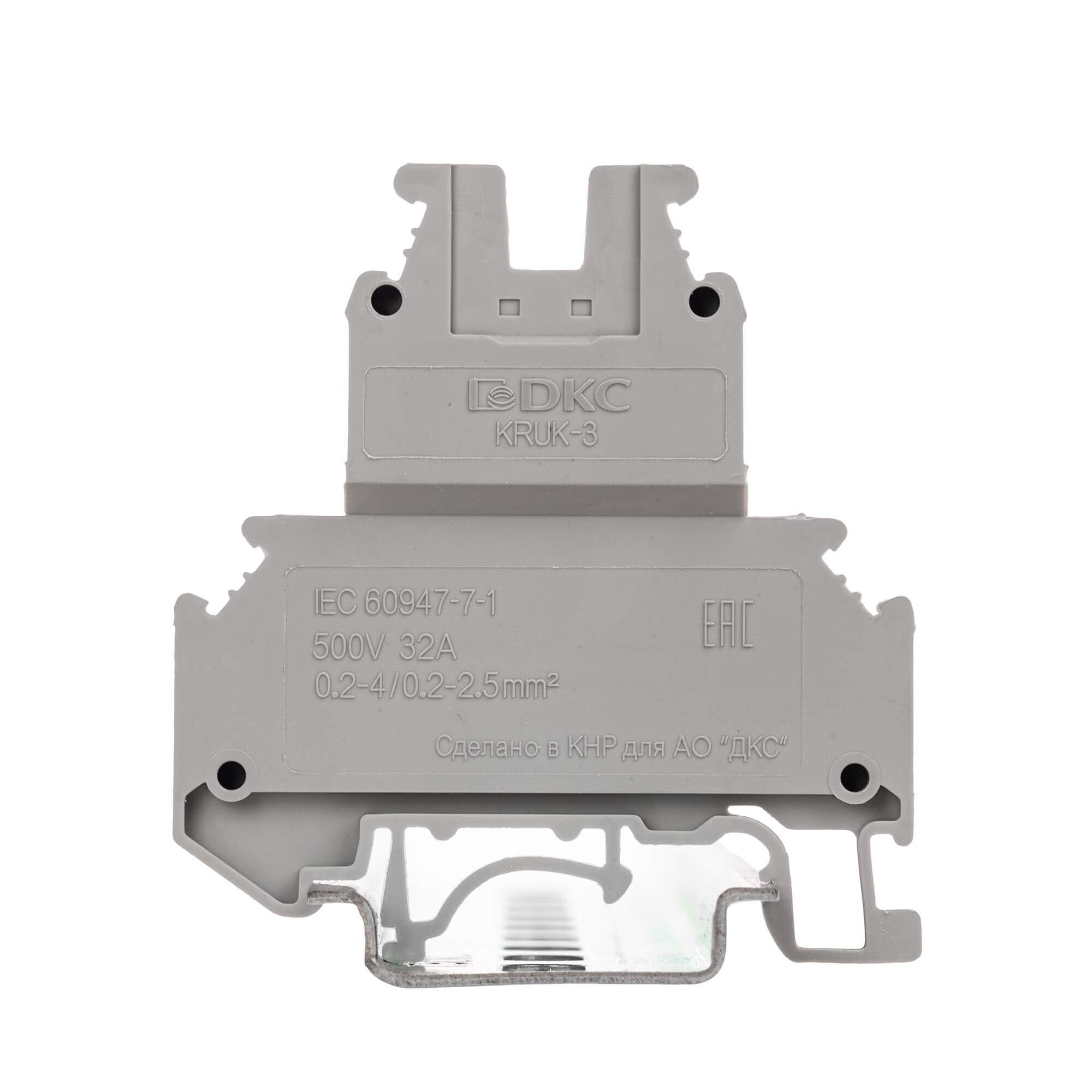

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 2.5 кв.мм, серая
Код:
KRUK-3
Код:
KRUK-3
Клемма двухуровневая с винтовым зажимом предназначена для соединения четырех проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 2.5 мм². 1 канал винтовых перемычек. Габариты (В×Ш×Г) 62×56×5,2 мм.
| Номин. ток In, А | 32 |
| Номин. напряжение, В | 1000 |
| Цвет | Серый |
| Длина, мм | 56 |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 62 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.25...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...2.5 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |

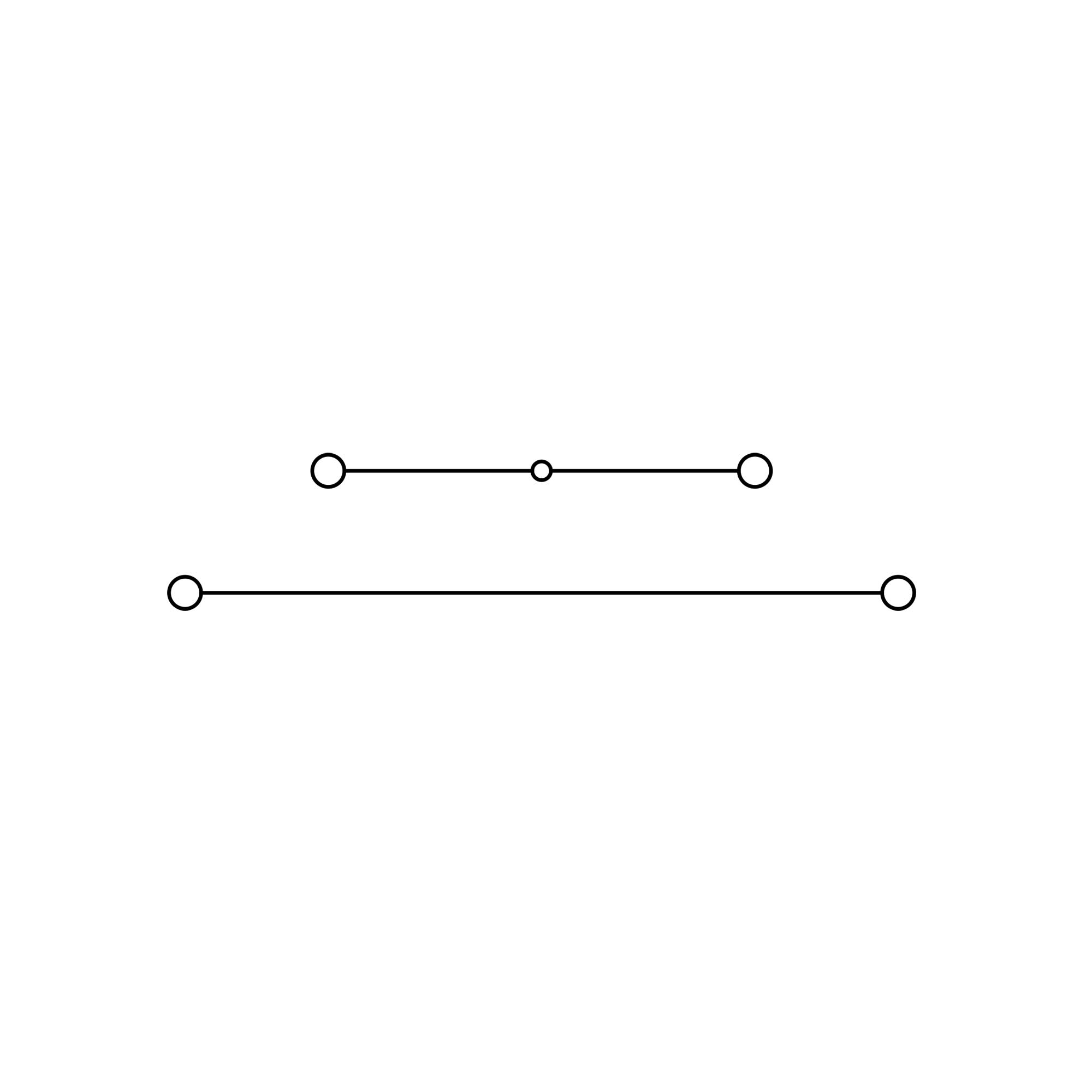

| Количество уровней | 2 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Да |
| Соединенные внутри уровни (между собой) | Нет |
| Позиция соединения | Сбоку |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Количество полюсов | 4 |
| Поперечное сечение жилы, мм² | 2.5 |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Винт |
| Ширина | 5,2 мм |
| Количество ярусов | 2 |
| Количество точек подключения | 4 |
| Номинальное сечение | 2,5 мм² |
| Максимальное сечение | 4 мм² |
| Два проводника одинакового сечения | 0,25−1,5 мм² |
| Длина снятия изоляции | 9 мм |
| Номинальное импульсное напряжение | 6 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 32 A |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 N∙m |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
