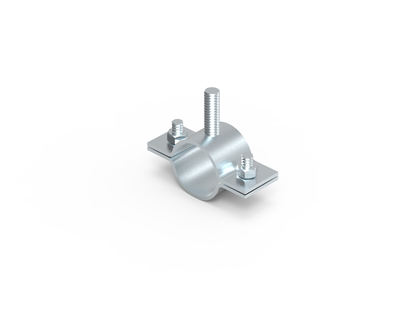

Трубный хомут для изоляционной штанги, Ø32

Код: NK3001

Вес, кг:	0,090
Объем, м³:	0,00010 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Трубный хомут диаметром 32 мм предназначен для крепления изоляционной штанги на трубу малого диаметра. Кроме того, хомут позволяет осуществить соединение штанг друг с другом. Материал - оцинкованная сталь.

Монтажный тип держателя	С шурупной резьбой
Материал крепления	Цинк/сталь оцинкованная
Монтируемый проводник	С винтовым зажимом

Метрический размер резьбы (М..)	8
Диапазон зажима трубы, мм	80...80

Тип продукции	Система на основе изоляционных штанг
Предназначение	Держатель изоляционной штанги
Материал	Гальванически оцинкованнная сталь

Диаметр	32 мм
Резьба	M8

Чертежи

Серия	Название	DWG	Autodesk Revit	IFC
Изолированная молниезащита - "Jupiter"	Типовой альбом DKC-2023.J "Система молниезащиты и заземления "Jupiter"	ZIP 17.31 МБ
Изолированная молниезащита - "Jupiter"	Система молниезащиты и заземления Jupiter		ZIP 88.65 МБ	ZIP 2 МБ

Сертификаты

Название	Документ
«Jupiter» Отказное письмо на элементы системы молниезащиты и заземления	PDF 3.07 MB

Конфигураторы

Конфигуратор молниезащиты и заземления

Конфигуратор облегчает подбор материалов и помогает правильно рассчитать количество необходимых элементов для монтажа. Предназначен как для зданий с плоской кровлей, так и построек со скатной крышей. Кроме того, созданная утилита дает возможность подобрать необходимый молниеприемный стержень.

Упрощенный конфигуратор молниезащиты и заземления

Открыть в формате XLS

Скачать архив в формате RAR
