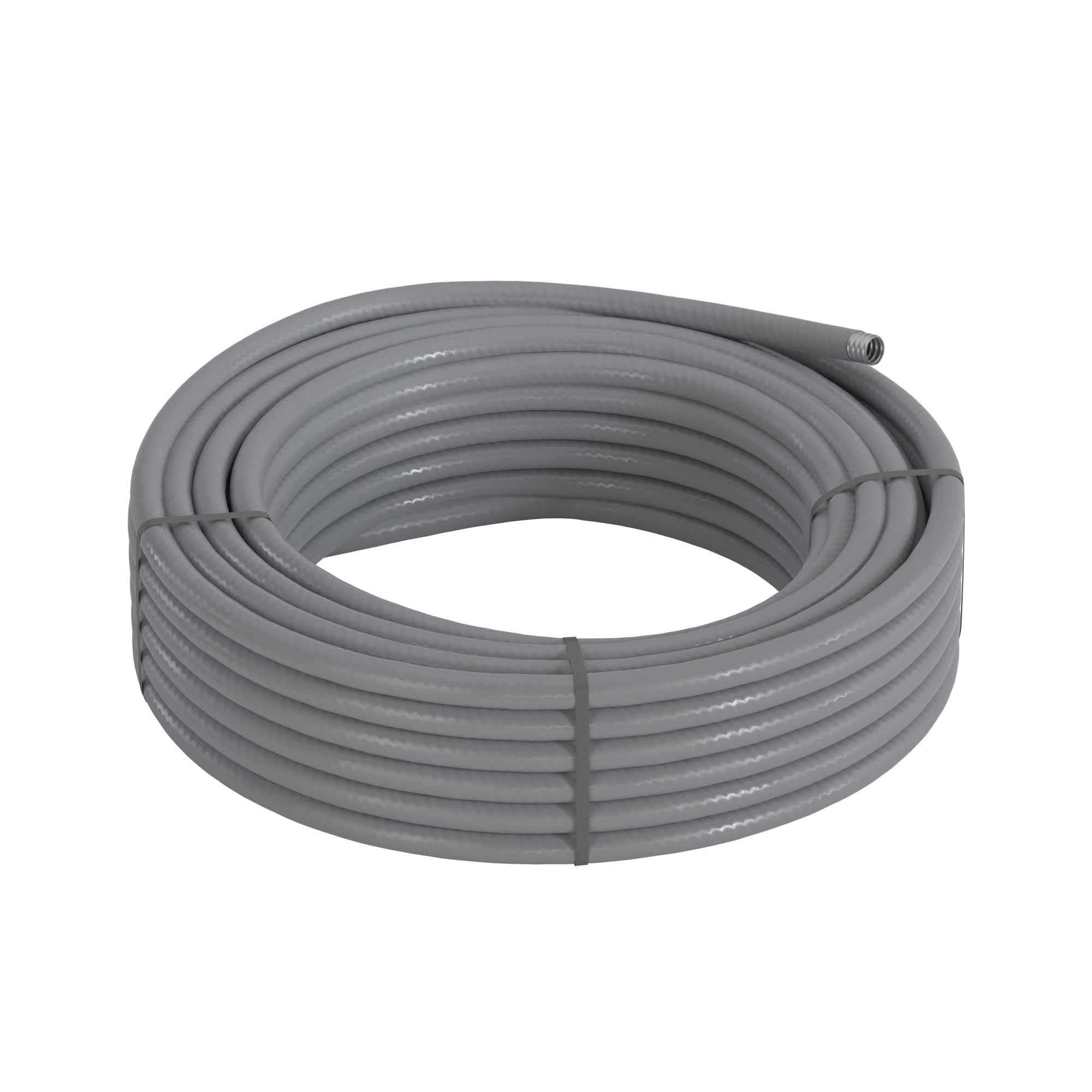

Металлорукав DN 15мм в гладкой ПВХ изоляции, Dвн 15,5 мм, Dнар 21,0, 50 м, цвет серый
Код:
6070R-16
Код:
6070R-16
-
Выберите файл
для скачивания
Гибкие металлические трубы могут прокладываться под удобным углом, что повышает адаптивность системы под различные задачи и облегчает монтаж. Отличительные особенности металлорукавов - гибкость и высокая прочность. Металлорукав в ПВХ-изоляции имеет высокую степень герметизации - IP 66/67 и промаркирован через каждый метр для удобства монтажа. Внутренний диаметр - 15,5 мм. Цвет - серый.
Подробнее
| Цвет | Серый |
| Наруж. диаметр, мм | 21 |
| Внутр. диаметр, мм | 15.5 |
| Прочность при сжатии, Н | 1250 |
| Рабочая температура, °C | -45...70 |
| Материал | Сталь |
| Прочность на разрыв, Н | 500 |
| Номин. диаметр, мм | 15 |
| Степень защиты (IP) | IP66 |
| Прочность (сопротивление) при изгибе | Гибкая (-ий) |
| Материал обшивки 2-го покрытия (внешн.) | Поливинилхлорид (ПВХ) |
| С протяжкой (зондом) | Нет |
| Цвет | Серый |
| Тип продукции | Металлорукав в гладкой ПВХ изоляции |
| Материал | оцинкованная сталь, ПВХ оболочка |
| Температура монтажа | -45...70 |
| Степень защиты, IP | IP66/IP67 |
| Температура эксплуатации | -45...70 |
| Ударная прочность, Дж | >2 при -15°С |
| Пожаробезопасность | соответствуют ГОСТ Р 53313 |
| Нормативный документ | ТУ 4833-051-47022248-2016 |
| Гарантийный срок хранения | 3 года |
| Гарантийный срок службы | 3 года |
| Длина | 50 м |
Таблица подбора

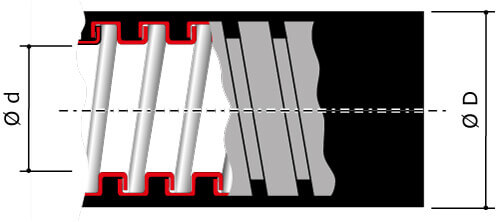

| Номинальный диаметр, мм | Внутренний диаметр, мм | Внешний диаметр, мм | Минимальный радиус изгиба, мм | Кол-во в бухте | Тип замка | Код | |
|---|---|---|---|---|---|---|---|
| Серый | Черный | ||||||
|
10
|
10,0
|
15,0
|
50
|
50
|
простой замок
|
6070R-10
|
6070R-10N
|
|
12
|
12,0
|
18,0
|
60
|
50
|
простой замок
|
6070R-12
|
6070R-12N
|
|
15
|
15,5
|
21,0
|
70
|
50
|
простой замок
|
6070R-16
|
6070R-16N
|
|
20
|
20,5
|
27,0
|
90 |
50
|
усиленный замок
|
6070R-22
|
6070R-22N
|
|
26
|
26,5
|
34,0
|
120
|
25
|
усиленный замок
|
6070R-32
|
6070R-32N
|
|
35
|
35,0
|
43,0
|
150
|
25
|
усиленный замок
|
6070R-38
|
6070R-38N
|
|
40
|
40,0
|
48,0
|
200
|
25
|
усиленный замок
|
6070-40
|
6070-40N
|
|
50
|
50,5
|
58,5
|
250
|
25
|
усиленный замок
|
6070-50
|
6070-50N
|
