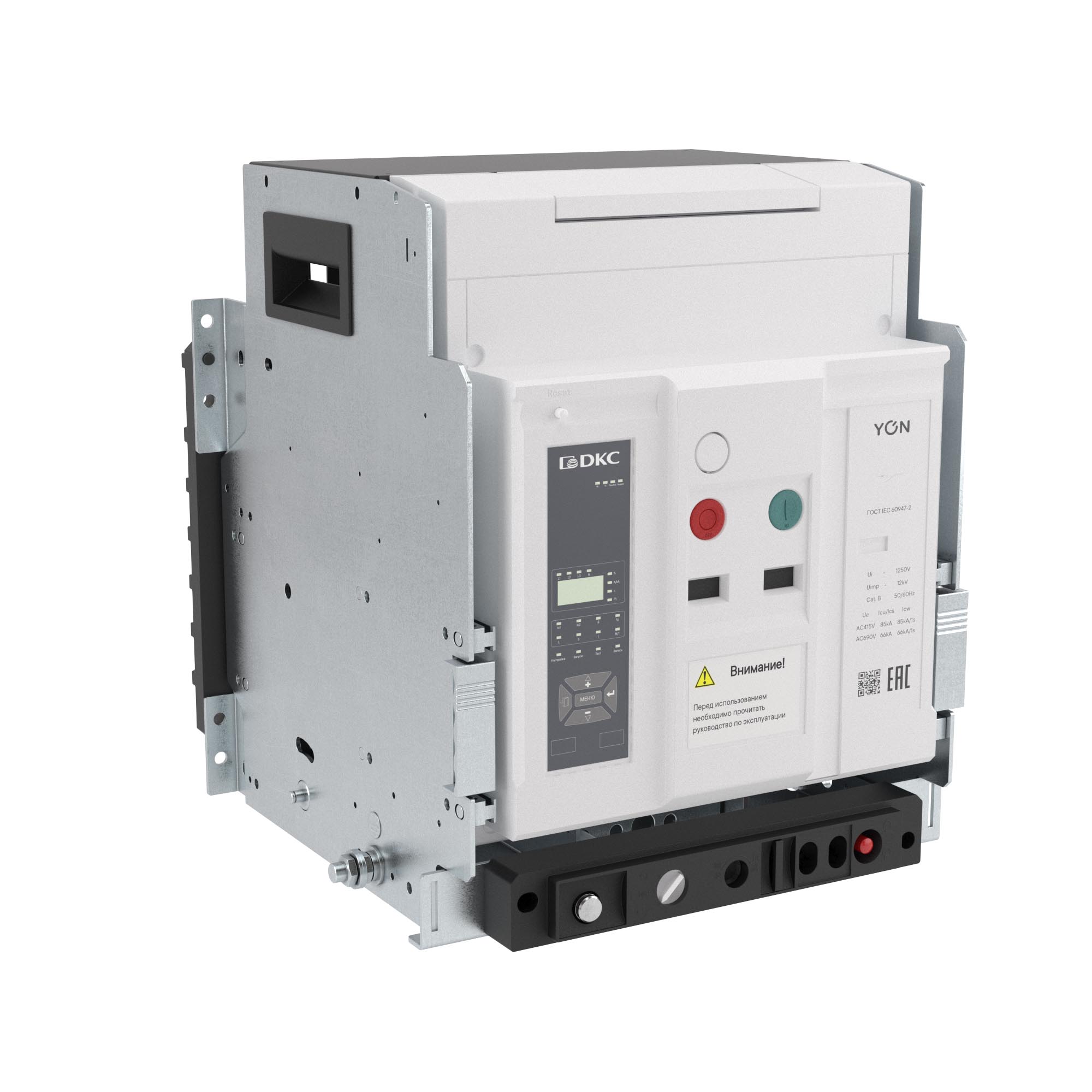

Воздушный автоматический выключатель YON pro ANX16H 3P 1600 А 85 кА, типоразмер N, расцепитель ETA, выкатной, вертикальное подключение, управление 220 В AC
Код:
ANX16HN3DV522220K
Код:
ANX16HN3DV522220K
Воздушный автоматический выключатель серии YON pro ANX предназначен для эксплуатации в сетях низкого напряжения до 690 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 1600А, отключающая способность 85 кА, 3-х полюсный, выкатное исполнение, вертикальные силовые выводы, расцепитель ETA, включающая катушка, моторный привод, независимый расцепитель, расцепитель минимального напряжения, управление 220 В AC
Подробнее
| Количество вспомогат. нормально разомкнутых (НО) контактов | 6 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 6 |
| Номин. продолжительный ток Iu, А | 1600 |
| Количество полюсов | 3 |
| Диапазон установки расцепителя перегрузки, А | 640...1600 |
| Количество вспомогат. переключающих контактов | 6 |
| Номин. напряжение, В | 690...690 |
| Степень защиты (IP) | IP20 |
| Вид подключения главной электрич. цепи | Подключение сзади |
| Моторный привод встроенный | Да |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 85 |
| Подходит для монтажа на DIN-рейку (-типа) | Нет |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Конструкция прибора | Выдвижное/выкатное устройство |
| Комплектное устройство с блоком защиты | Да |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Номинальный ток In | 1600А |
| Предельная коммутационная способность переменного тока Icu при Ue 400 В, (кА): | 85 кА |
| Предельная коммутационная способность переменного тока Icu при Ue 690 В, (кА): | 66 кА |
| Типоразмер | N |
| Количество полюсов | 3P |
| Исполнение по способу установки | Выкатной |
| Варианты подключения | Вертикальное |
| Тип изделия/компонента | Воздушный автоматический выключатель |
| Серия | YON pro |
| Вид расцепителя | Электронный |
| Тип расцепителя | ETA |
| Двигательный привод | 220 В AC |
| Катушка включения | 220 В AC |
| Независимый расцепитель | 220 В AC |
| Минимальный расцепитель мгновенного действия | 220 В AC |
| Гарантия | 5 лет |
| Код ОКПД 2 | 27.12.22.000 |
| ТН ВЭД | 8536209007 |
