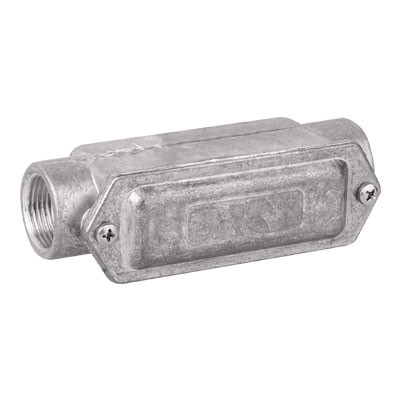

Коробка протяжная алюминиевая, 2 ввода 180°, М50х1,5 ,IP55, 171х62х71мм

Код: 6030-50
Коробка протяжная алюминиевая, 2 ввода 180°, М50х1,5 ,IP55, 171х62х71мм
Коробка протяжная алюминиевая, 2 ввода 180°, М50х1,5 ,IP55, 171х62х71мм
Скачать страницу из каталога
Протяжные алюминиевые коробки используются для протяжки и соединения кабелей, проложенных в жестких трубах из стали. Отличительные особенности изделий: они изготовлены из алюминиевого сплава с эпоксидной окраской, что обеспечивает им высокую устойчивость к коррозии, ультрафиолету и механическим воздействиям. Коробка имеет два кабельных ввода. Степень герметизации - IP 55. Габариты: 171х62х71 мм.
Подробнее
Способ монтажа Универсальный
Цвет Серый
Ширина, мм 62
Глубина, мм 71
Длина, мм 171
Пломбируемый (-ая) Да
Материал Алюминий
EF002397 -25…70
Количество вводов 2
Крепление крышки Винтовое
Устойчивый к атмосферным воздействиям Да
Степень защиты (IP) IP55
Форма Прямоугольн.
Тип ввода в корпус Резьбовой
EF007726 EV009954
Оснащение/комплектация Нет
Тип продукции Коробка протяжная алюминиевая
Материал алюминиевый сплав UNI 4514 (G Al Si 13)
Высота, мм 171
Ширина, мм 62
Температура монтажа, °С -25 ... +70 °С
Степень защиты, IP IP55
Температура эксплуатации, °С от -25 до +70 °С
Глубина, mm 71
Резьба M50 x 1,5

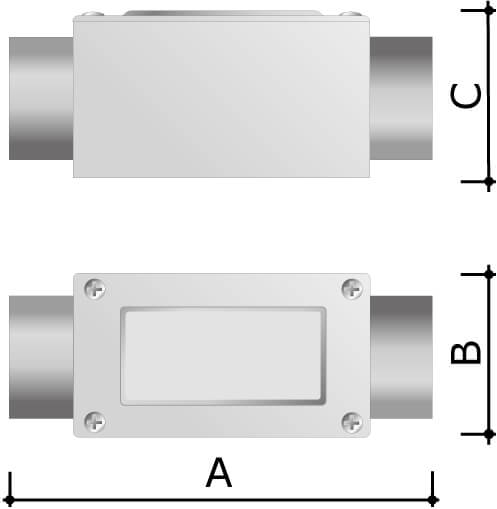

Чертежи
